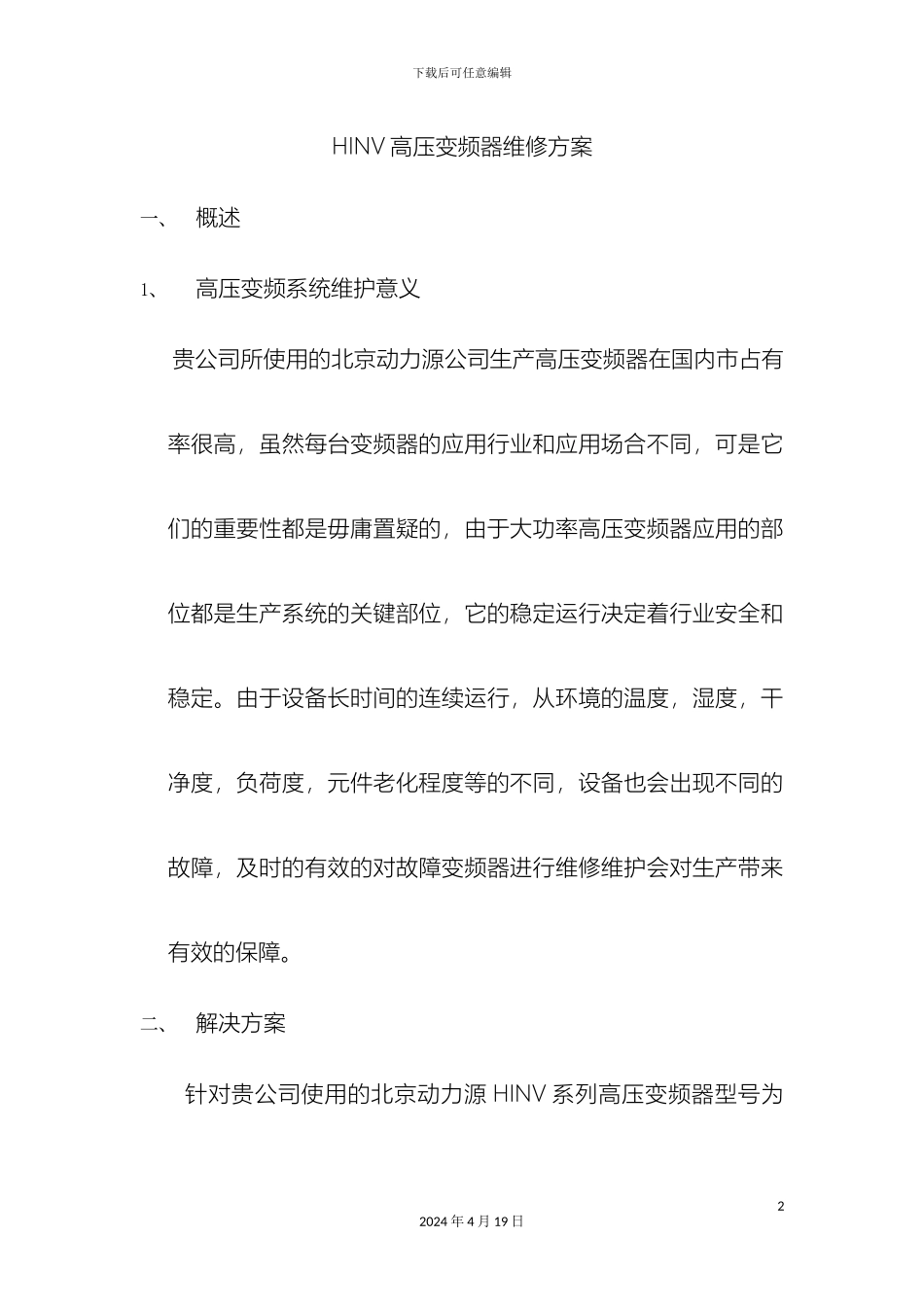

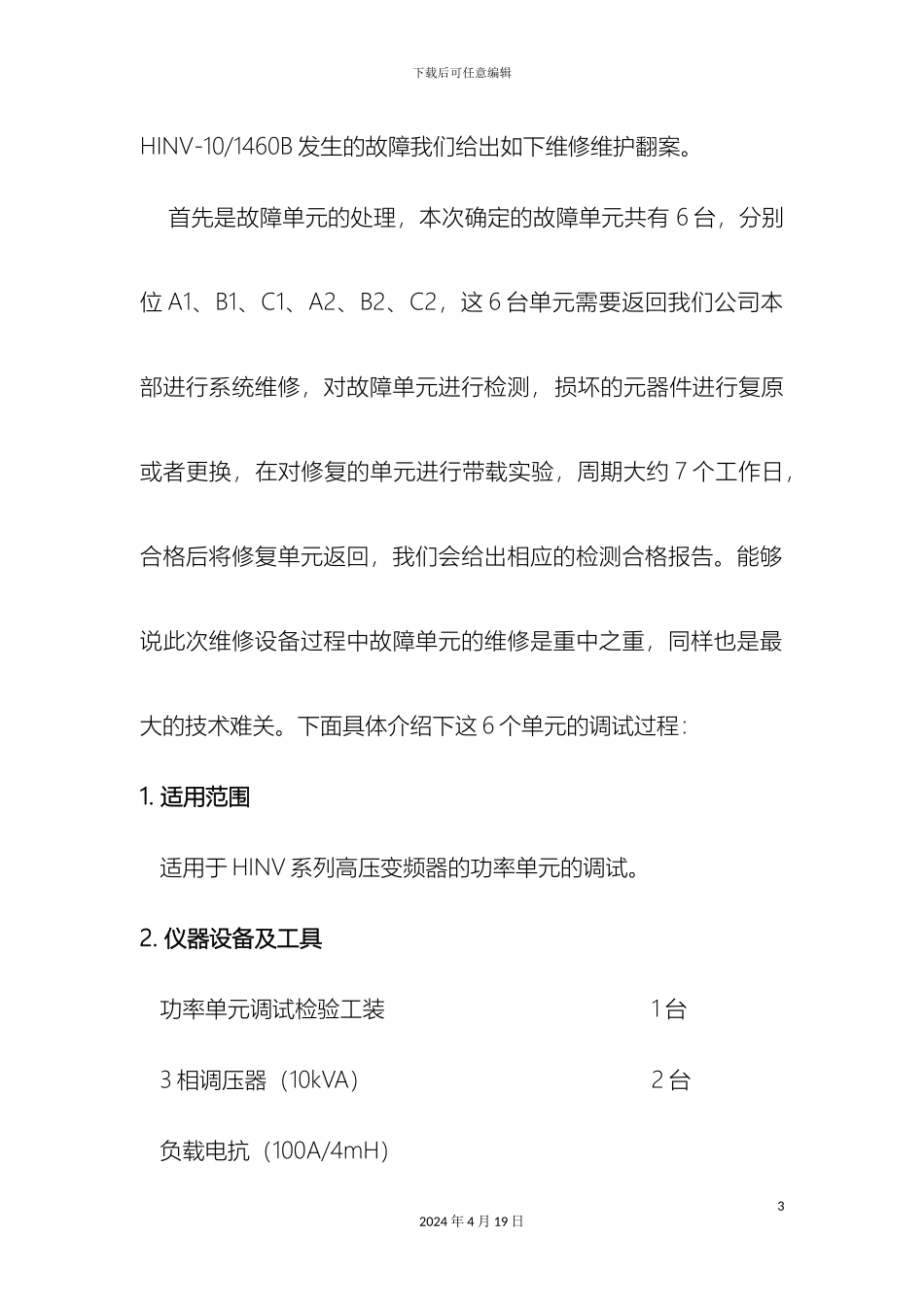

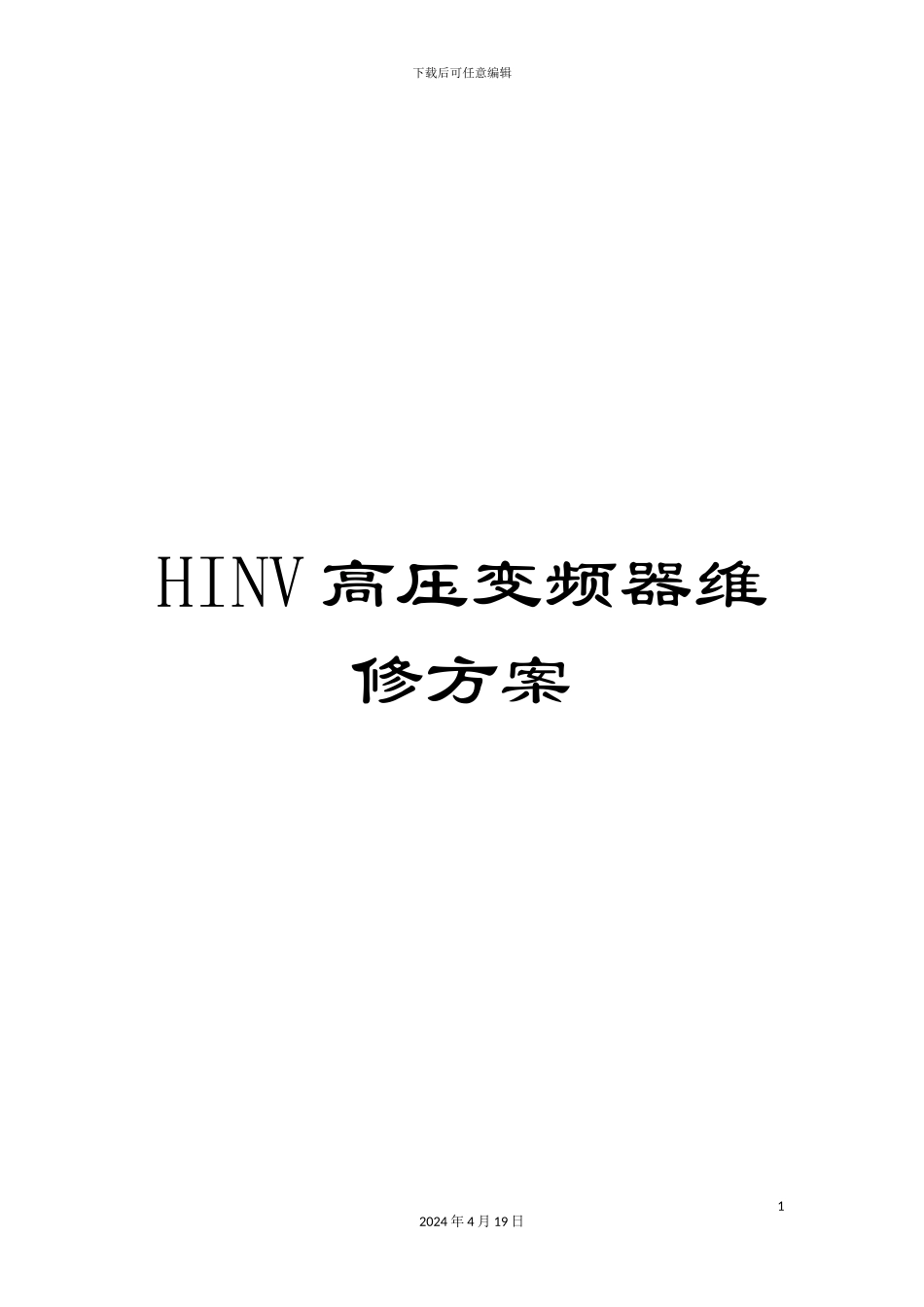

下载后可任意编辑HINV 高压变频器维修方案12024 年 4 月 19 日下载后可任意编辑HINV 高压变频器维修方案一、概述1、高压变频系统维护意义贵公司所使用的北京动力源公司生产高压变频器在国内市占有率很高，虽然每台变频器的应用行业和应用场合不同，可是它们的重要性都是毋庸置疑的，由于大功率高压变频器应用的部位都是生产系统的关键部位，它的稳定运行决定着行业安全和稳定。由于设备长时间的连续运行，从环境的温度，湿度，干净度，负荷度，元件老化程度等的不同，设备也会出现不同的故障，及时的有效的对故障变频器进行维修维护会对生产带来有效的保障。二、解决方案针对贵公司使用的北京动力源 HINV 系列高压变频器型号为22024 年 4 月 19 日下载后可任意编辑HINV-10/1460B 发生的故障我们给出如下维修维护翻案。 首先是故障单元的处理，本次确定的故障单元共有 6 台，分别位 A1、B1、C1、A2、B2、C2，这 6 台单元需要返回我们公司本部进行系统维修，对故障单元进行检测，损坏的元器件进行复原或者更换，在对修复的单元进行带载实验，周期大约 7 个工作日，合格后将修复单元返回，我们会给出相应的检测合格报告。能够说此次维修设备过程中故障单元的维修是重中之重，同样也是最大的技术难关。下面具体介绍下这 6 个单元的调试过程：1. 适用范围 适用于 HINV 系列高压变频器的功率单元的调试。2. 仪器设备及工具 功率单元调试检验工装 1 台 3 相调压器（10kVA） 2 台 负载电抗（100A/4mH）32024 年 4 月 19 日下载后可任意编辑 功率单元额定电流＜80A 时，每个功率单元用 1 个负载电抗，当 额 定 电 流 超 过 80A 时 ， 负 载 电 抗 并 联 使 用 1 组 数字万用表（UT56） 1块 扳手、改锥等工具 1 套 隔离示波器（TEK TPS ，2 根 1KV 探头，电流探头） 1台 钳形电流表（YF-800 型） 1 块 数字测温枪（Raytek MT） 1 个 离 心 风 机 （ 130FJ1 0.5A 85W 苏 州 电 信 电 机 ） 1 台 风速仪（AM-4202） 1 块42024 年 4 月 19 日下载后可任意编辑3. 调试过程 进入电气调试阶段的功率单元应当经过装配检验，具有装配检验合格的质量跟踪单。 电气调试过程分为调试准备、空载性能调试、空载高温老化和负载调试。4. 调试人员要求4.1 调试过程中应有 2 名或 2 名以上调试人员操作。4.2 调试人员应认真阅读《安全生产规程》、...
