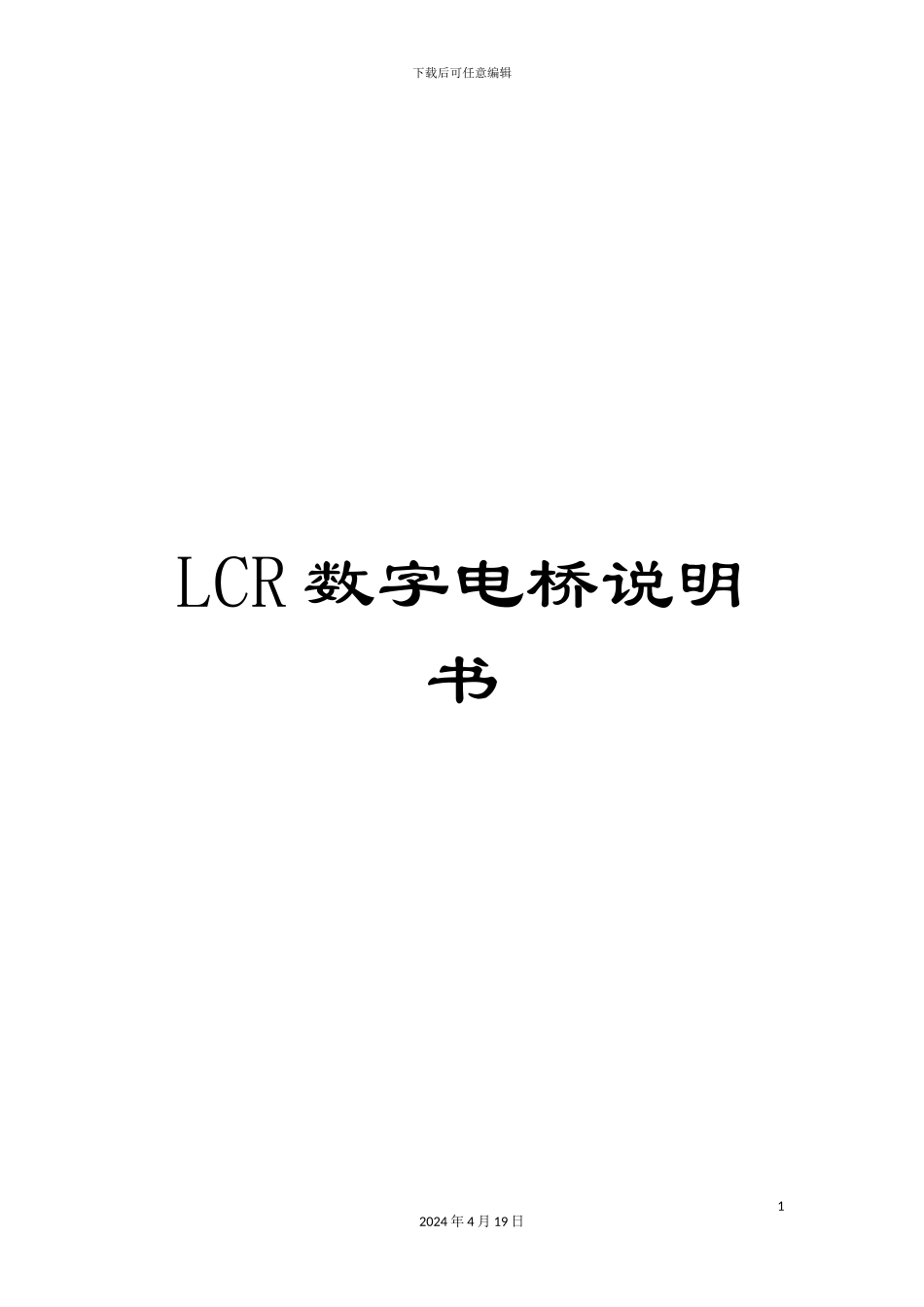

LCR数字电桥说明书

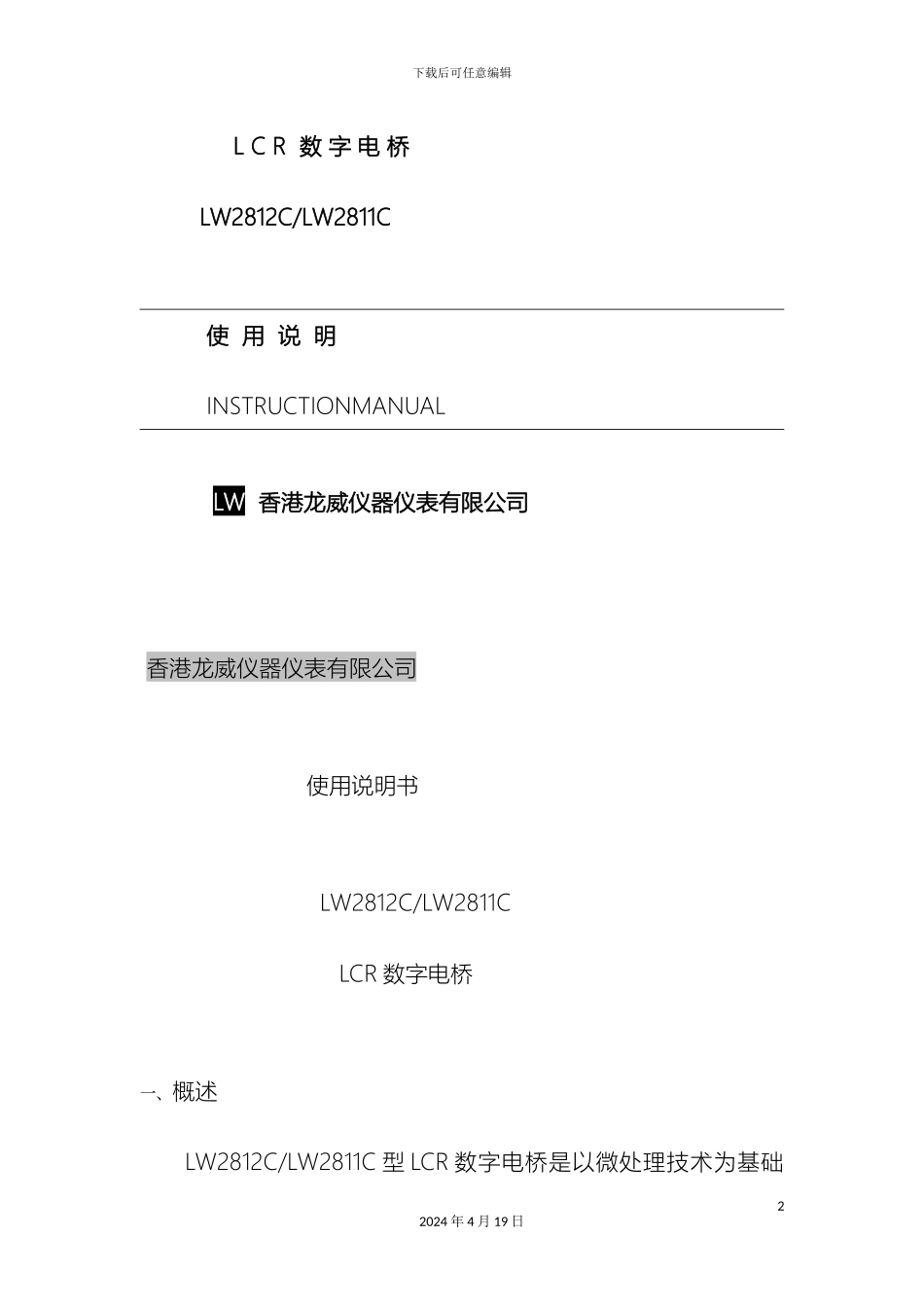

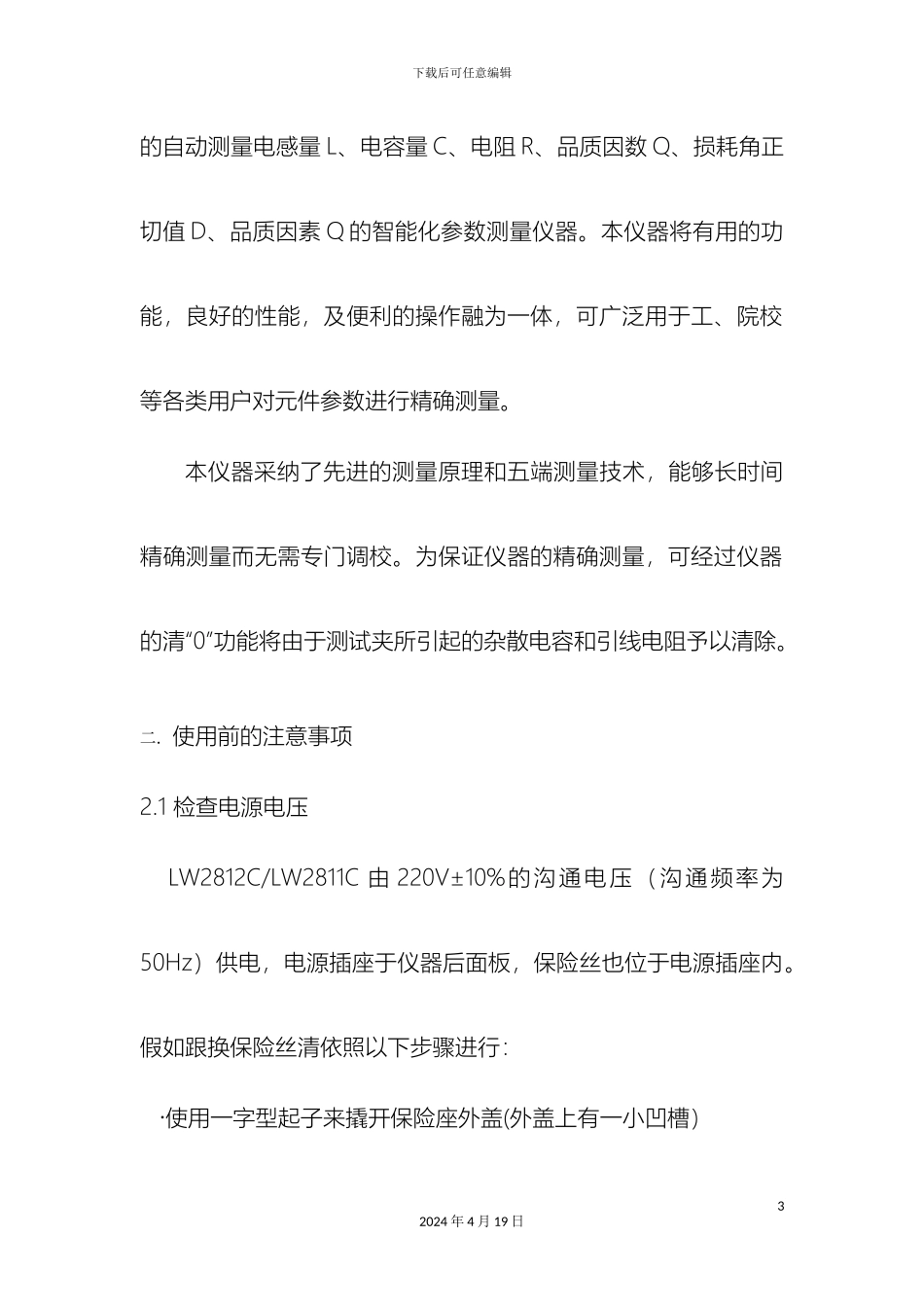

下载后可任意编辑LCR 数字电桥说明书12024 年 4 月 19 日下载后可任意编辑 L C R 数 字 电 桥 LW2812C/LW2811C 使 用 说 明 INSTRUCTIONMANUAL LW 香港龙威仪器仪表有限公司 香港龙威仪器仪表有限公司 使用说明书 LW2812C/LW2811C LCR 数字电桥 一、概述LW2812C/LW2811C 型 LCR 数字电桥是以微处理技术为基础22024 年 4 月 19 日下载后可任意编辑的自动测量电感量 L、电容量 C、电阻 R、品质因数 Q、损耗角正切值 D、品质因素 Q 的智能化参数测量仪器。本仪器将有用的功能，良好的性能，及便利的操作融为一体，可广泛用于工、院校等各类用户对元件参数进行精确测量。本仪器采纳了先进的测量原理和五端测量技术，能够长时间精确测量而无需专门调校。为保证仪器的精确测量，可经过仪器的清“0”功能将由于测试夹所引起的杂散电容和引线电阻予以清除。二．使用前的注意事项2.1 检查电源电压 LW2812C/LW2811C 由 220V±10%的沟通电压（沟通频率为50Hz）供电，电源插座于仪器后面板，保险丝也位于电源插座内。假如跟换保险丝清依照以下步骤进行： ·使用一字型起子来撬开保险座外盖(外盖上有一小凹槽）32024 年 4 月 19 日下载后可任意编辑 ·装上慢融式，1A,250V 保险丝。 ·再把保险座外盖装上即可。 警告：为避开雷击，请使用接地沟通电源插座。 警告：为避开人员损害，在装卸保险丝时把电源线先拔除。2.2 操作环境 LW2812C/LW2811C 可正常工作的室温范围是 0℃到 40℃。假如超出此范围可能会使仪器出现故障。 不要将仪器置在有强烈磁场或是强电场的环境下测量，因为测量的结果可能会受到影响而失去精确度。2.3 仪器的安装和操作 请放置 LW2812C/LW2811C 在通风良好的工作场所，以免仪器因过热而损坏。2.4 仪器测试夹具或测试电缆应保持清洁，以保证测试件接触良42024 年 4 月 19 日下载后可任意编辑好。 图一 LW2812C/LW2811C 前面板图(1) 电源开关 控制仪器电源开或关(2) 功能指示 四年制 LED 指示灯，用于指示当前测量参数，L、C、R。(3) 主参数显示 五位 LED 数码管，用于显示 L、C、R 参数值。(4) 主参数但未必指示 三只 LED 指示灯，用于指示当前显示主参数的单位。52024 年 4 月 19 日下载后可任意编辑(5) 副参数显示 四位 LED 数码管，用于显示 D 或 Q 值。(6) 功能指示 二只 LED 指示灯，用于指示当前测量副参数，D、Q。(7)...
