PCB印刷线路元件布局结构基本原则要求和注意事项

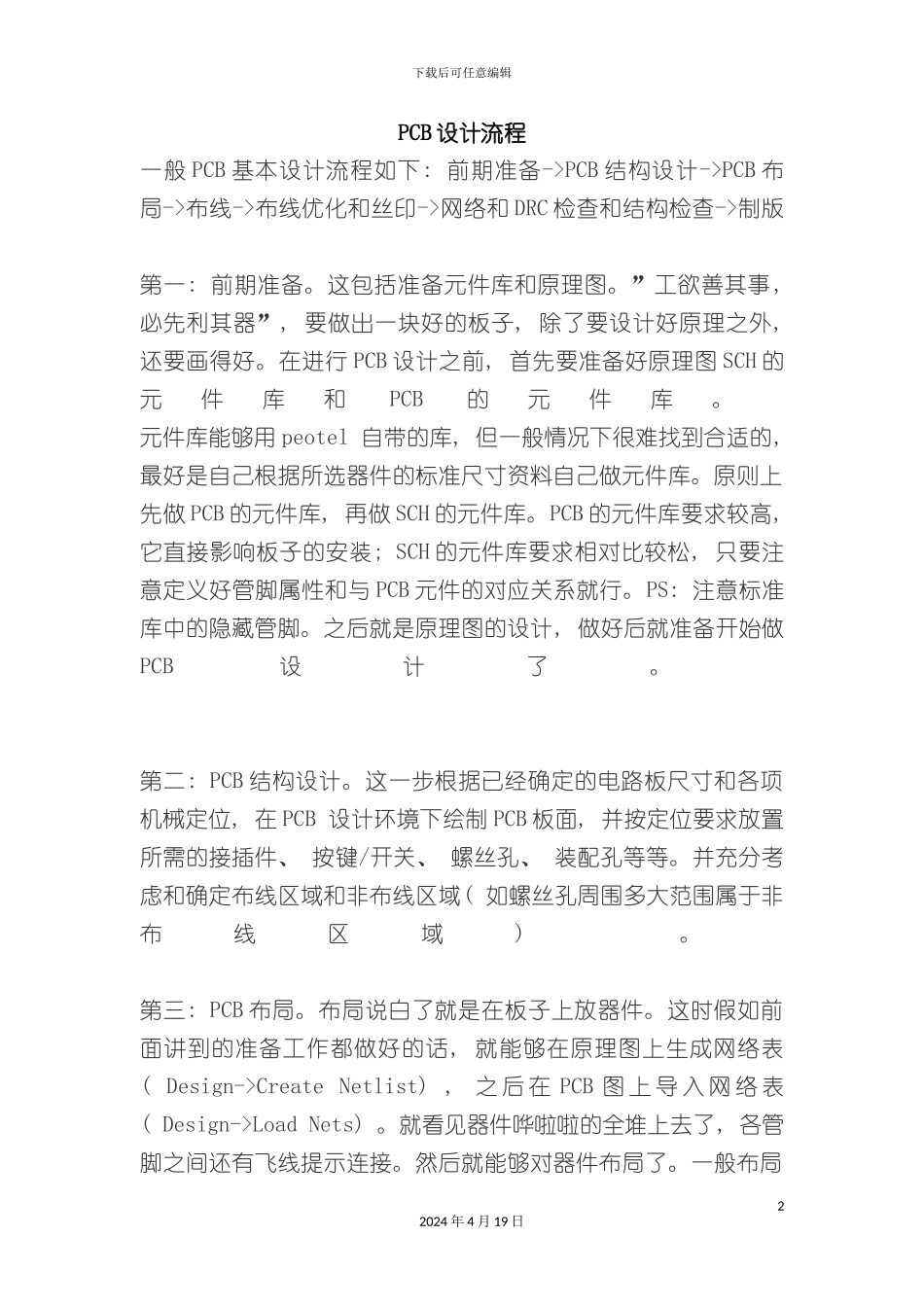

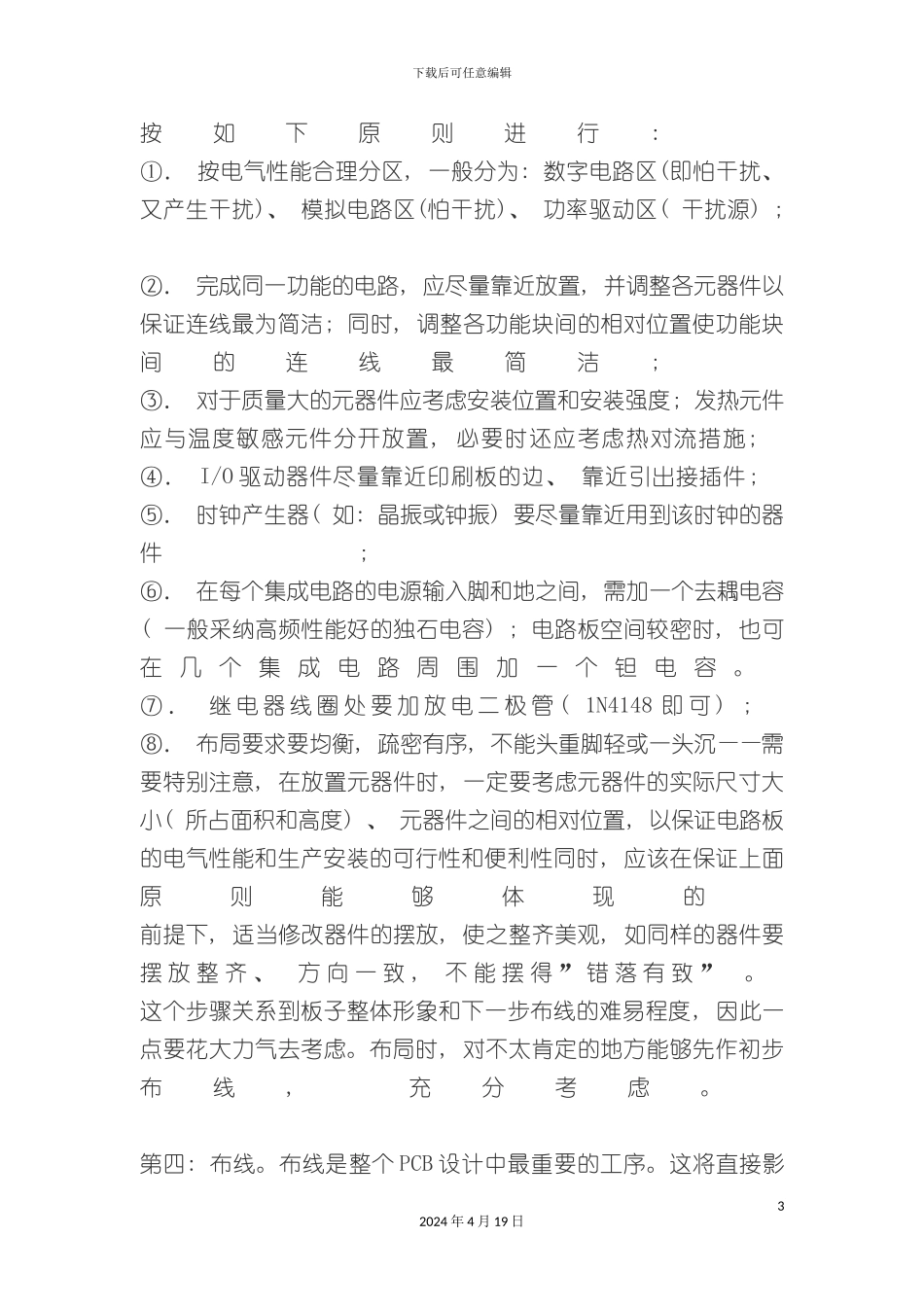

下载后可任意编辑PCB 印刷线路元件布局结构基本原则要求和注意事项12024 年 4 月 19 日下载后可任意编辑PCB 设计流程一般 PCB 基本设计流程如下: 前期准备->PCB 结构设计->PCB 布局->布线->布线优化和丝印->网络和 DRC 检查和结构检查->制版 第一: 前期准备。这包括准备元件库和原理图。”工欲善其事, 必先利其器”, 要做出一块好的板子, 除了要设计好原理之外, 还要画得好。在进行 PCB 设计之前, 首先要准备好原理图 SCH 的元件库和PCB的元件库。 元件库能够用 peotel 自带的库, 但一般情况下很难找到合适的, 最好是自己根据所选器件的标准尺寸资料自己做元件库。原则上先做 PCB 的元件库, 再做 SCH 的元件库。PCB 的元件库要求较高, 它直接影响板子的安装; SCH 的元件库要求相对比较松, 只要注意定义好管脚属性和与 PCB 元件的对应关系就行。PS: 注意标准库中的隐藏管脚。之后就是原理图的设计, 做好后就准备开始做PCB设计了。 第二: PCB 结构设计。这一步根据已经确定的电路板尺寸和各项机械定位, 在 PCB 设计环境下绘制 PCB 板面, 并按定位要求放置所需的接插件、 按键/开关、 螺丝孔、 装配孔等等。并充分考虑和确定布线区域和非布线区域( 如螺丝孔周围多大范围属于非布线区域) 。 第三: PCB 布局。布局说白了就是在板子上放器件。这时假如前面讲到的准备工作都做好的话, 就能够在原理图上生成网络表( Design->Create Netlist) , 之 后 在 PCB 图 上 导 入 网 络 表( Design->Load Nets) 。就看见器件哗啦啦的全堆上去了, 各管脚之间还有飞线提示连接。然后就能够对器件布局了。一般布局22024 年 4 月 19 日下载后可任意编辑按如下原则进行: ①． 按电气性能合理分区, 一般分为: 数字电路区(即怕干扰、 又产生干扰)、 模拟电路区(怕干扰)、 功率驱动区( 干扰源) ; ②． 完成同一功能的电路, 应尽量靠近放置, 并调整各元器件以保证连线最为简洁; 同时, 调整各功能块间的相对位置使功能块间的连线最简洁; ③． 对于质量大的元器件应考虑安装位置和安装强度; 发热元件应与温度敏感元件分开放置, 必要时还应考虑热对流措施; ④． I/O 驱动器件尽量靠近印刷板的边、 靠近引出接插件; ⑤． 时钟产生器( 如: 晶振或钟振) 要尽量靠近用到该时钟的器件; ⑥． 在每个集成电路的电源输入脚和地之间, 需加一个去耦电容( 一般采纳...
