ProfibusDP光纤模块OLM说明书样本

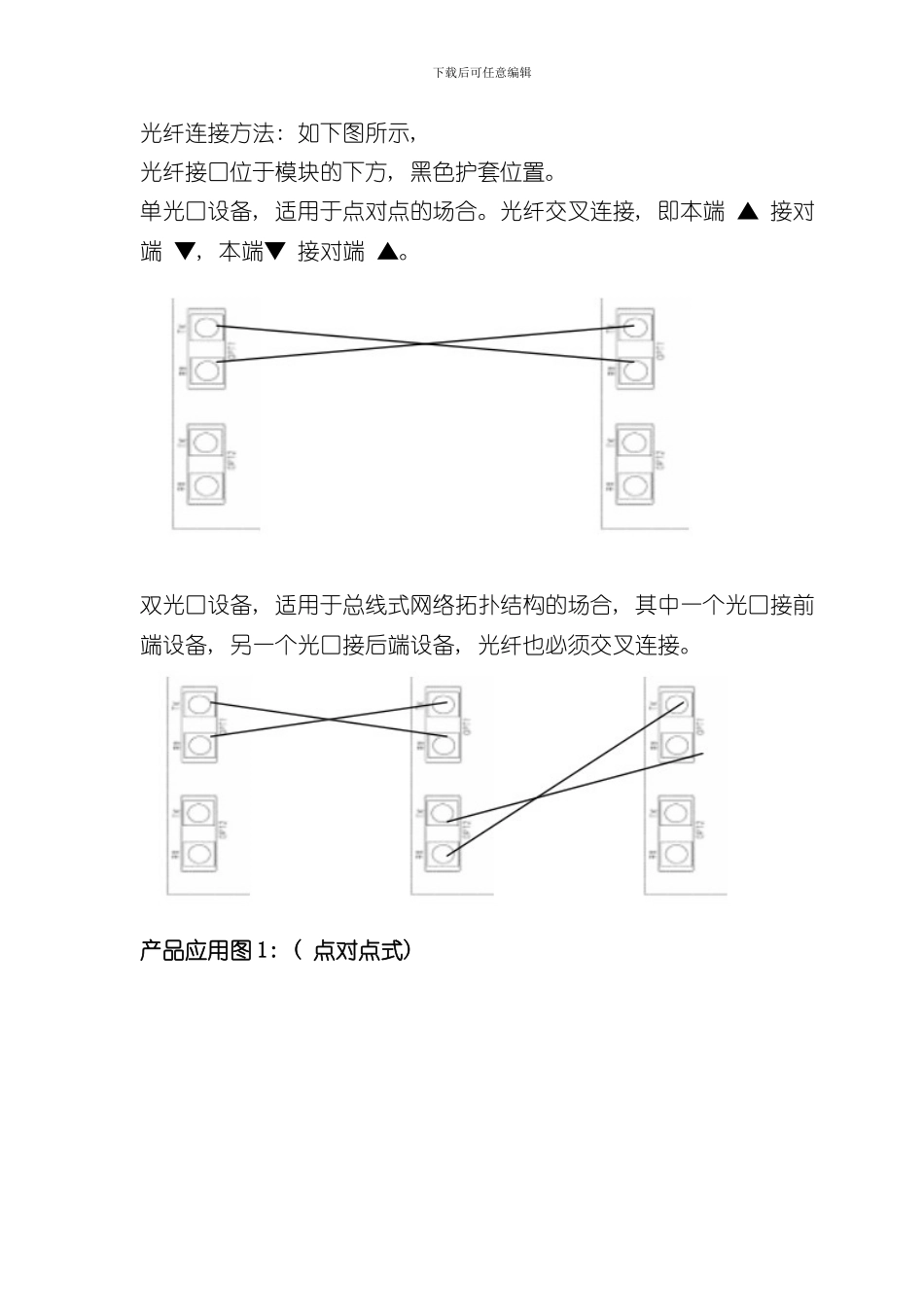

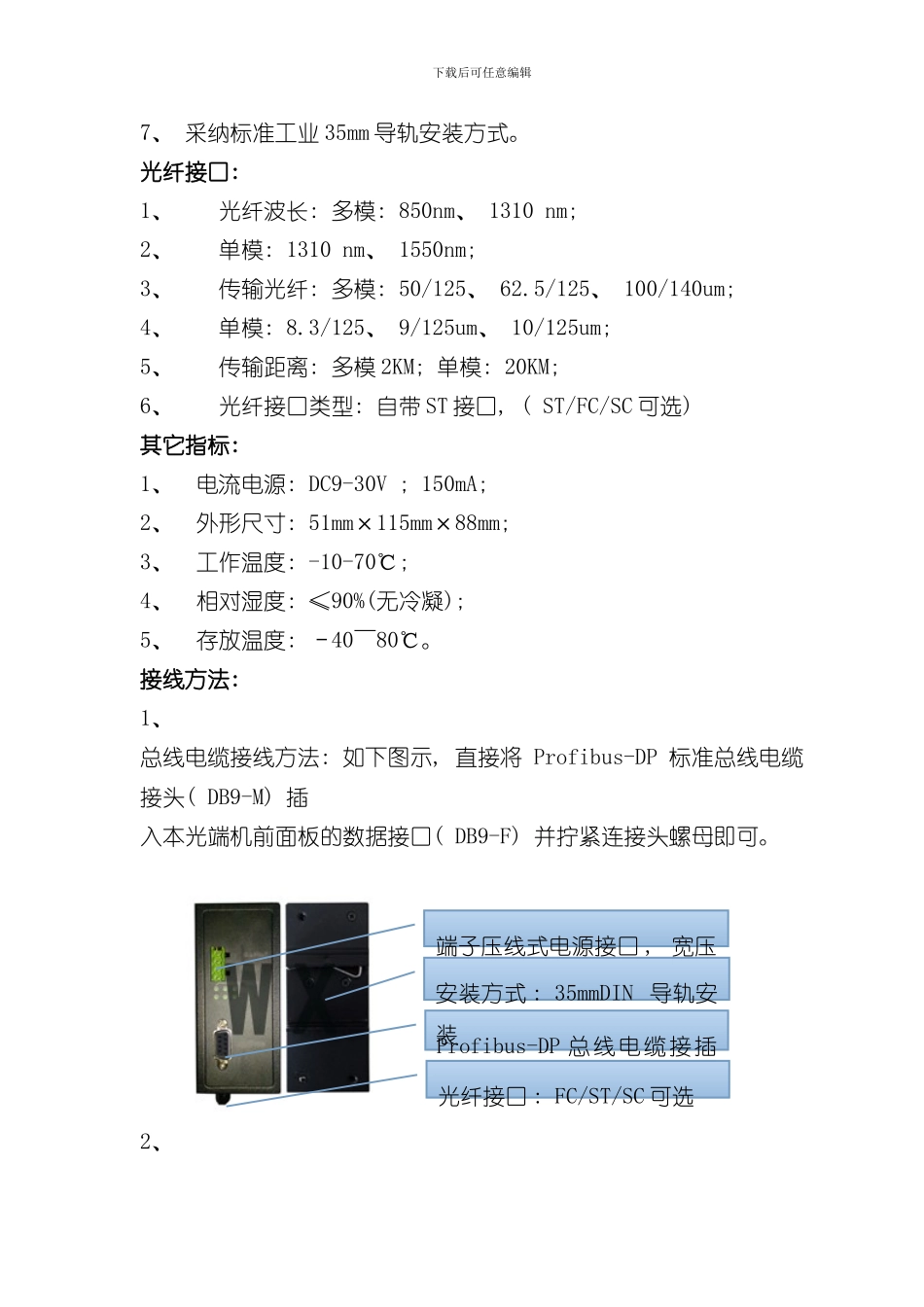

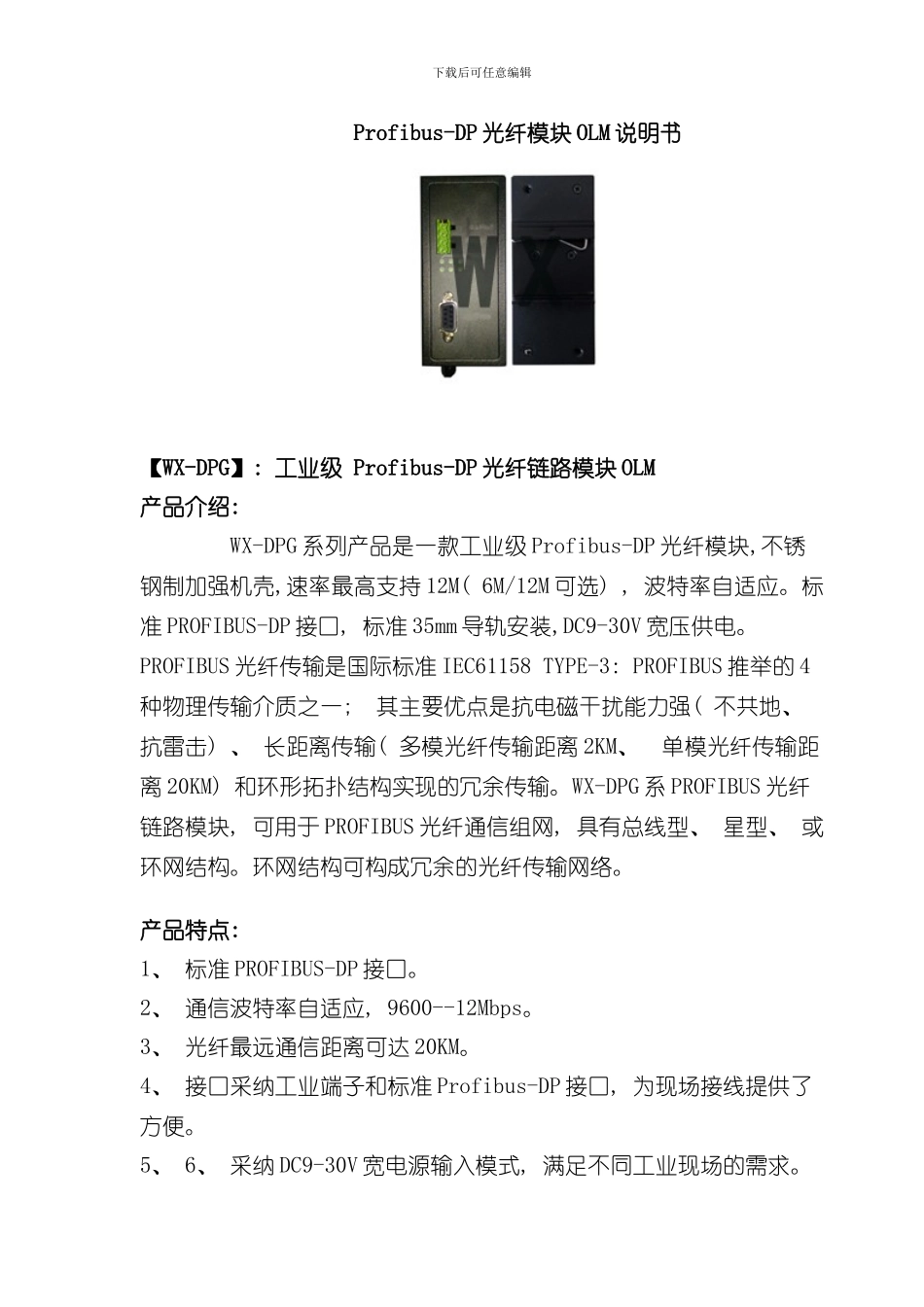

下载后可任意编辑 Profibus-DP 光纤模块 OLM 说明书 【WX-DPG】: 工业级 Profibus-DP 光纤链路模块 OLM 产品介绍: WX-DPG 系列产品是一款工业级 Profibus-DP 光纤模块,不锈钢制加强机壳,速率最高支持 12M( 6M/12M 可选) , 波特率自适应。标准 PROFIBUS-DP 接口, 标准 35mm 导轨安装,DC9-30V 宽压供电。PROFIBUS 光纤传输是国际标准 IEC61158 TYPE-3: PROFIBUS 推举的 4种物理传输介质之一; 其主要优点是抗电磁干扰能力强( 不共地、 抗雷击) 、 长距离传输( 多模光纤传输距离 2KM、 单模光纤传输距离 20KM) 和环形拓扑结构实现的冗余传输。WX-DPG 系 PROFIBUS 光纤链路模块, 可用于 PROFIBUS 光纤通信组网, 具有总线型、 星型、 或环网结构。环网结构可构成冗余的光纤传输网络。产品特点: 1、 标准 PROFIBUS-DP 接口。2、 通信波特率自适应, 9600--12Mbps。3、 光纤最远通信距离可达 20KM。4、 接口采纳工业端子和标准 Profibus-DP 接口, 为现场接线提供了方便。5、 6、 采纳 DC9-30V 宽电源输入模式, 满足不同工业现场的需求。下载后可任意编辑7、 采纳标准工业 35mm 导轨安装方式。光纤接口: 1、 光纤波长: 多模: 850nm、 1310 nm; 2、 单模: 1310 nm、 1550nm; 3、 传输光纤: 多模: 50/125、 62.5/125、 100/140um; 4、 单模: 8.3/125、 9/125um、 10/125um; 5、 传输距离: 多模 2KM; 单模: 20KM; 6、 光纤接口类型: 自带 ST 接口, ( ST/FC/SC 可选) 其它指标: 1、 电流电源: DC9-30V ; 150mA; 2、 外形尺寸: 51mm×115mm×88mm; 3、 工作温度: -10-70℃; 4、 相对湿度: ≤90%(无冷凝); 5、 存放温度: ﹣40～80℃。接线方法: 1、 总线电缆接线方法: 如下图示, 直接将 Profibus-DP 标准总线电缆接头( DB9-M) 插入本光端机前面板的数据接口( DB9-F) 并拧紧连接头螺母即可。2、 端子压线式电源接口 , 宽压供电 : 9-30VProfibus-DP 总线电缆接插入光纤接口 : FC/ST/SC 可选安装方式 : 35mmDIN 导轨安装下载后可任意编辑光纤连接方法: 如下图所示, 光纤接口位于模块的下方, 黑色护套位置。 单光口设备, 适用于点对点的场合。光纤交叉连接, 即本端 ▲ 接对端 ▼, 本端▼ 接对端 ▲。 双光口设备, 适用于总线式网络拓扑结构的场合, 其中一个光口接前端设备, 另一个光口接后端设备...
