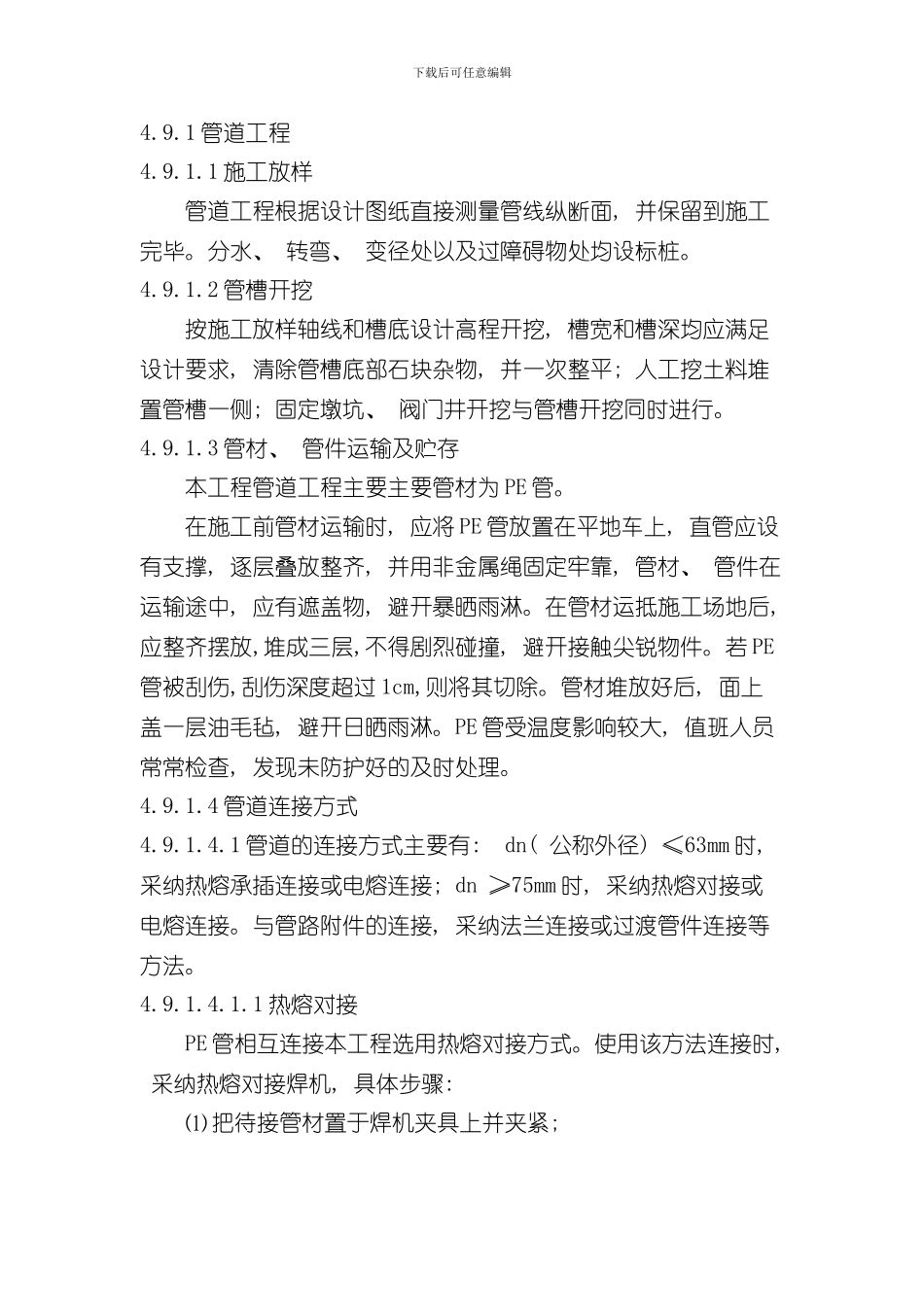

下载后可任意编辑4.9.1 管道工程4.9.1.1 施工放样管道工程根据设计图纸直接测量管线纵断面, 并保留到施工完毕。分水、 转弯、 变径处以及过障碍物处均设标桩。4.9.1.2 管槽开挖按施工放样轴线和槽底设计高程开挖, 槽宽和槽深均应满足设计要求, 清除管槽底部石块杂物, 并一次整平; 人工挖土料堆置管槽一侧; 固定墩坑、 阀门井开挖与管槽开挖同时进行。4.9.1.3 管材、 管件运输及贮存本工程管道工程主要主要管材为 PE 管。在施工前管材运输时, 应将 PE 管放置在平地车上, 直管应设有支撑, 逐层叠放整齐, 并用非金属绳固定牢靠, 管材、 管件在运输途中, 应有遮盖物, 避开暴晒雨淋。在管材运抵施工场地后, 应整齐摆放,堆成三层,不得剧烈碰撞, 避开接触尖锐物件。若 PE管被刮伤,刮伤深度超过 1cm,则将其切除。管材堆放好后, 面上盖一层油毛毡, 避开日晒雨淋。PE 管受温度影响较大, 值班人员常常检查, 发现未防护好的及时处理。4.9.1.4 管道连接方式4.9.1.4.1 管道的连接方式主要有: dn( 公称外径) ≤63mm 时, 采纳热熔承插连接或电熔连接; dn ≥75mm 时, 采纳热熔对接或电熔连接。与管路附件的连接, 采纳法兰连接或过渡管件连接等方法。4.9.1.4.1.1 热熔对接 PE 管相互连接本工程选用热熔对接方式。使用该方法连接时, 采纳热熔对接焊机, 具体步骤: ⑴ 把待接管材置于焊机夹具上并夹紧; 下载后可任意编辑⑵ 将管材待连接端清洁洁净, 然后铣削连接面, 若连接端不洁净, 则易产生漏水现象。⑶ 校直两对接件, 使其错位量不大于 2mm; ⑷ 放入加热板; ⑸ 加热完毕, 取出加热板; ⑹ 迅速接合两加热面, 升压至熔接压力 30Pa 并保压冷却; ⑺热熔完成。热熔焊机操作人员应遵循以下焊接参数。焊接参数表壁厚( mm) 预热时的卷边高度( mm) 。( 预热温度210±10℃) 加热时间( s) 。( 温度210±10℃) 允许最大切换时间( s) 焊缝在保压状态下的冷却时间( min) 12.2-18.21.0120-170817-2420.1-25.51.5210-2501025-32注意连接时不得采纳明火加热, 采纳同种牌号、 材质及相同SDR 的管材和管件。对性能相似的不同牌号、 材质的管材于管材。管材于管件之间的连接, 应进行连接试验, 达到标准后方可使用。4.9.1.4.1.2 过渡连接 在与管路附件( 如阀门、 水表等) 的接口连接处采纳丝扣或法兰等过渡管件进行连接。4.9.1.5 管道安装 管槽开挖中, 在地下水位较高的地区或雨季...
