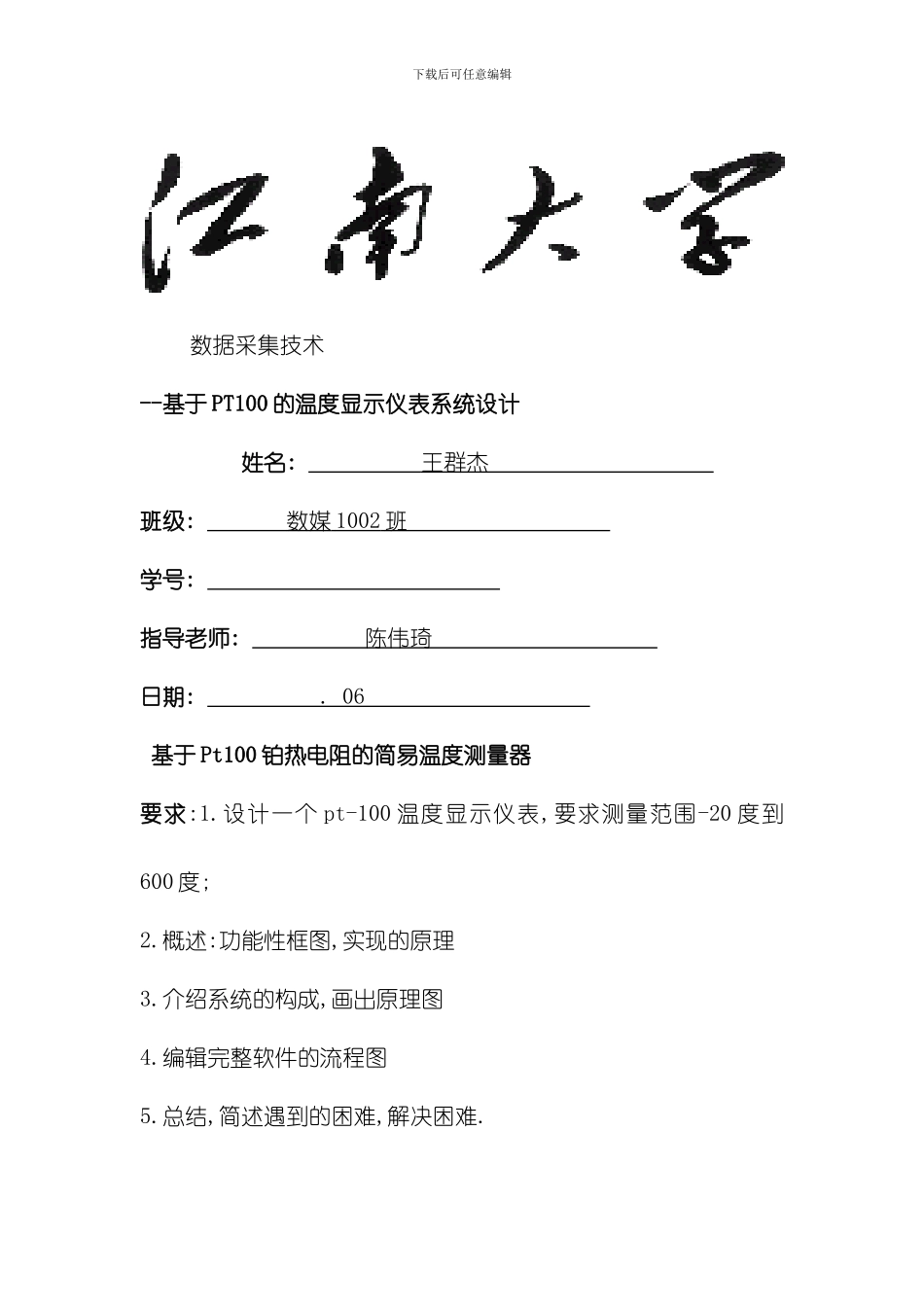

下载后可任意编辑数据采集技术--基于 PT100 的温度显示仪表系统设计姓名: 王群杰 班级: 数媒 1002 班 学号: 指导老师: 陈伟琦 日期: . 06 基于 Pt100 铂热电阻的简易温度测量器要求:1.设计一个 pt-100 温度显示仪表,要求测量范围-20 度到600 度;2.概述:功能性框图,实现的原理3.介绍系统的构成,画出原理图4.编辑完整软件的流程图5.总结,简述遇到的困难,解决困难. 下载后可任意编辑一. 概述:本电路经过电源模块给温度感应模块提供一个稳定的电源使其正常工作。经过隔离网保证电源模块和温度感应模块的工作不受后置模块的影响。再将温度感应模块产生的信号经过信号放大模块放大,最后将放大的信号送到加减运算放大模块, 得到一个设定好的电压值。原理:本电路是基于热敏电阻 Pt100 的温度检测电路.Pt100 的电阻值会随着温度的变化而变化,故电源模块可设计一个横流源电路使得经过 Pt100 的电流恒定不变.这时当温度变化时 Pt100 的阻值发生变化,电压也就能发生相应的线性变化。只要经过对 Pt100 两端的电压进行处理就能测得外界环境的温度。二.系统的构成系统的构成1.电源模块:本电路中恒流源电路是基于 TL431 稳压集成电路设计的高精度恒流源,电路图如图所示。当 TL431 两端接上电压后其参电源模块温度感应模块 隔离网络模块信号放大模块加减运算放大模块下载后可任意编辑考极将输出稳定的 2.5V 的电压,可是 TL431 的阴极和阳极不能直接接在电压上因此需要串上一个电阻进行分压。本电路中使其串上 500Ω 的电阻。当 TL431 的参考极和地端之间接上一个电阻时该之路的电流就是一个恒定的电流。这时再如图中所示接上一个处于放大区的三级管使其发射极和集极的电流近乎相等。这时经过连接在集极的 Pt100 热敏电阻的电流就是恒定值。由于经过Pt100 的电流需要在 1~1.5mA 内, 以及为了计算的方便, 在本电路中理想情况下我们要使经过 Pt100 的电流约为 1mA。恒流源电路2.隔离网络模块:为了使后面的模块不影响电源模块和温度感应模块的正常工作需要将后面的模块和这两个模块隔离开来.下载后可任意编辑隔离网络设计该方案能将电源模块和温度感应模块和后面的模块隔离开来,减小误差。信号放大模块和加减运算模块只需要两个集成运放, 而LM358P 一个芯片只集成了 2 个运放,假如隔离网络用掉3 个运放就必须用掉 5 个运放.也就需要 3 个 LM358P 芯片,而这样还会剩余一个运放没有用上又造成了,浪费,...
