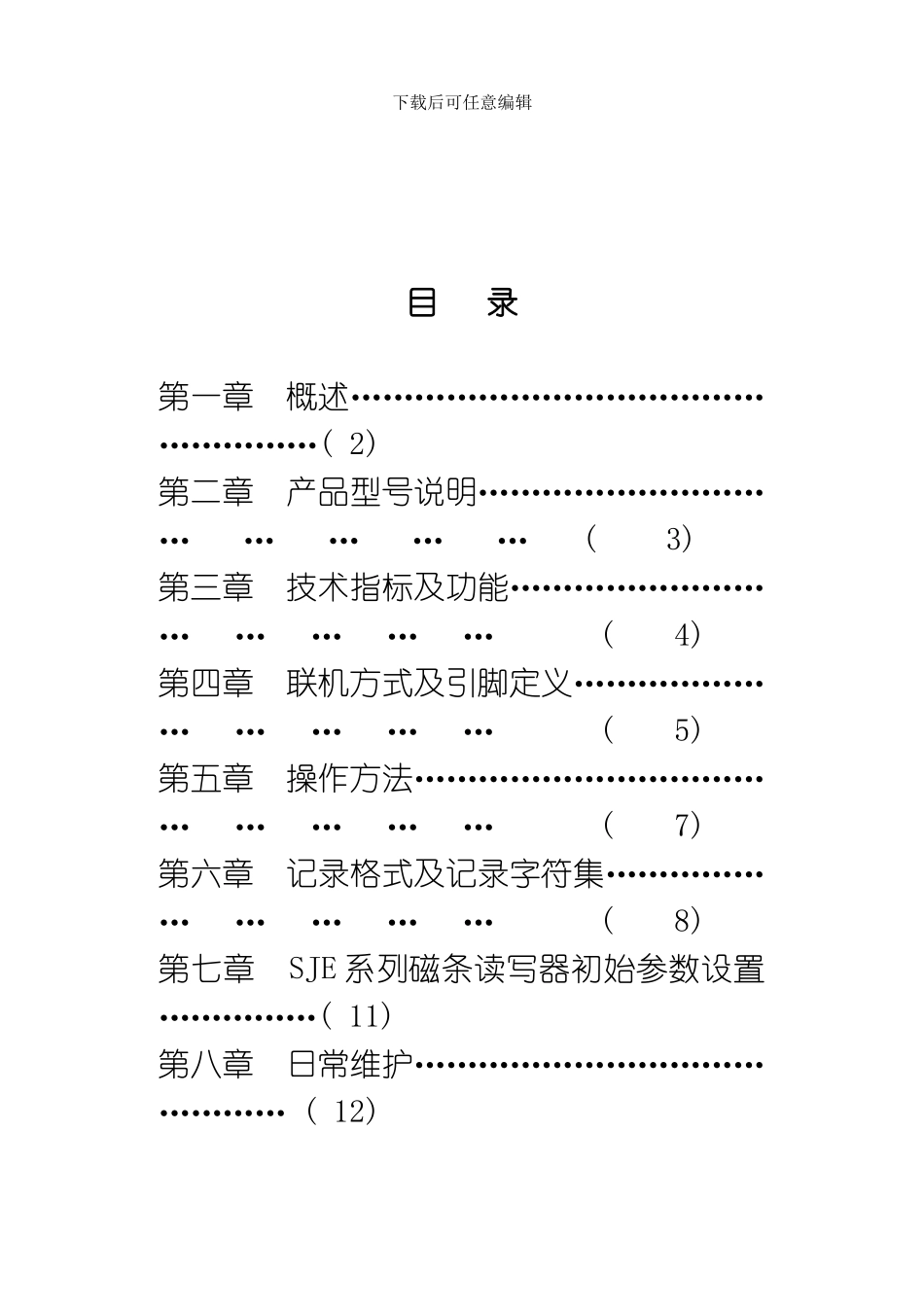

磁条读写器使 用 说 明 书下载后可任意编辑目 录 第一章 概述………………………………………………( 2) 第二章 产品型号说明……………………………………( 3) 第三章 技术指标及功能………………………………… ( 4) 第四章 联机方式及引脚定义…………………………… ( 5) 第五章 操作方法………………………………………… ( 7) 第六章 记录格式及记录字符集………………………… ( 8) 第七章 SJE 系列磁条读写器初始参数设置……………( 11) 第八章 日常维护……………………………………… ( 12) 下载后可任意编辑附录 1 SJE381 串行口扩展器使用方法……………… ( 13) 附录 2 SJE 系列磁条读写器演示程序的安装使用及命令集…………………………………………………… ( 15) 附录 3 SJE 系列磁条读写器设置程序的安装与使用……………………………………………………… ( 21) 附录 4 装箱清单………………………………………( 23) 第一章 概 述磁条读写器是本公司研制的新一代磁条读写器, 可联接任何具有 RS232 串口的电脑或终端, 用于读写磁卡或存折本上的磁条信息。该系列磁条读写器外形美观、 操作简单舒适, 读写均一次刷卡完成, 具有读、 写双重校验功能, 性能稳定可靠, 而且兼容性好( 能自动识别多种磁条读写器的命令集) , 下载后可任意编辑有更好的通用性。可广泛用于金融、 邮电、 交通、 海关等各个领域, 特别是银行系统的信用卡发行、 磁卡和存折的读写。第二章产品型号说明磁条读写器型号定义: 3□3 B 普通型 I 兼容 IBM4777 型 1: 磁道 1; 2: 磁道 2; 3: 磁道 3 4: 磁道 1+磁道 2; 5: 磁道 2+磁道 3; 6: 磁道 1+磁道 2+磁道 3 SJE 下载后可任意编辑 第三章 技术指标及功能一、技术指标1．工 作 环 境 : 温 度 0℃~40℃, 湿 度20~90%RH2． 电源: DC+5V 读电流≤85mA, 写电流例如: SJE353B: 为第 2, 3 磁道磁条读写器, 普通型。下载后可任意编辑≤150mA3．拉卡速度: 10cm~120cm/s4． 读写标准: ISO7810\7811～1-5; IBM5．记录密度: 第一磁道: 210BPI 第二磁道: 75BPI/210 BPI可选 第三磁道: 210BPI6．记录字符数: 第一磁道: 76 个字符 第二磁道: 37 个字符 第三磁道: 104 个字符7．通讯规格: 串行异步通讯( RS—232) 8． 磁头寿命: 50 万次9． 主机体积: 212×6...
