UG编程手册样本VIP专享

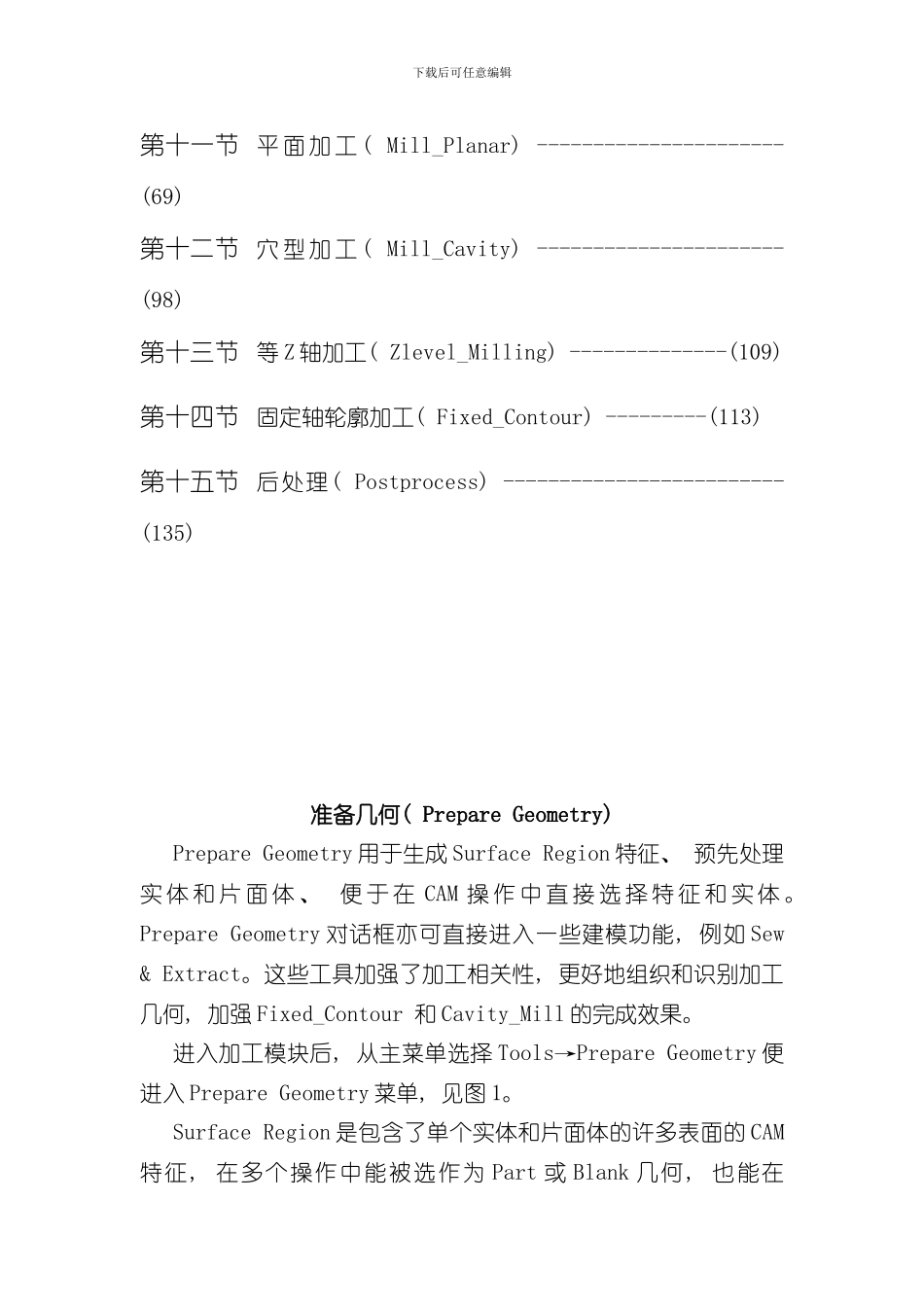

下载后可任意编辑目 录准备几何( Prepare Geometry) -------------------------------(2)第一节介绍( Introduce) ---------------------------------(4)第二节加工功能菜单( File) ----------------------------(5)第三节加 工 流 程 ( Machining Flow) -----------------(6)第四节主 模 型 思 想 ( Master Concept) ----------------(8)第五节加工环境( Machining Environment) ---------(9)第六节操作导航员( Operation Navigator) ---------(11)第七节加工参数组( Parameter Group) -------------(20)第八节边界( Boundary) -------------------------------(30)第九节常 见 选 项 ( Commons) ------------------------(38)第十节点对点加工( Point to Point) -----------------(55)下载后可任意编辑第十一节 平 面 加 工 ( Mill_Planar) ----------------------(69)第十二节 穴 型 加 工 ( Mill_Cavity) ----------------------(98)第十三节 等 Z 轴加工( Zlevel_Milling) --------------(109)第十四节 固定轴轮廓加工( Fixed_Contour) ---------(113)第十五节 后处理( Postprocess) -------------------------(135)准备几何( Prepare Geometry) Prepare Geometry 用于生成 Surface Region 特征、 预先处理实 体 和 片 面 体 、 便 于 在 CAM 操 作 中 直 接 选 择 特 征 和 实 体 。Prepare Geometry 对话框亦可直接进入一些建模功能, 例如 Sew & Extract。这些工具加强了加工相关性, 更好地组织和识别加工几何, 加强 Fixed_Contour 和 Cavity_Mill 的完成效果。进入加工模块后, 从主菜单选择 Tools→Prepare Geometry 便进入 Prepare Geometry 菜单, 见图 1。Surface Region 是包含了单个实体和片面体的许多表面的 CAM特征, 在多个操作中能被选作为 Part 或 Blank 几何, 也能在下载后可任意编辑Model Navigation Tool 中被识别和选择。Surface Region 与实体保持相关性, 当实体模型修改后, 它将作自动更新。Preprocessing能 为 后 续 操 作 如Fixed_Contour和Cavity_Mill 处理实体和片面体。经过预先指定的三角网格公差和 刀 具 轴 矢 量 , 系 统 能 够 处 理 和 储 存 这 些 信 息 作 为Fixed_Contour 和 Cavity_Milling 的需要。产生刀具路径时, 无须每次作...
