一次风机风机产品说明书

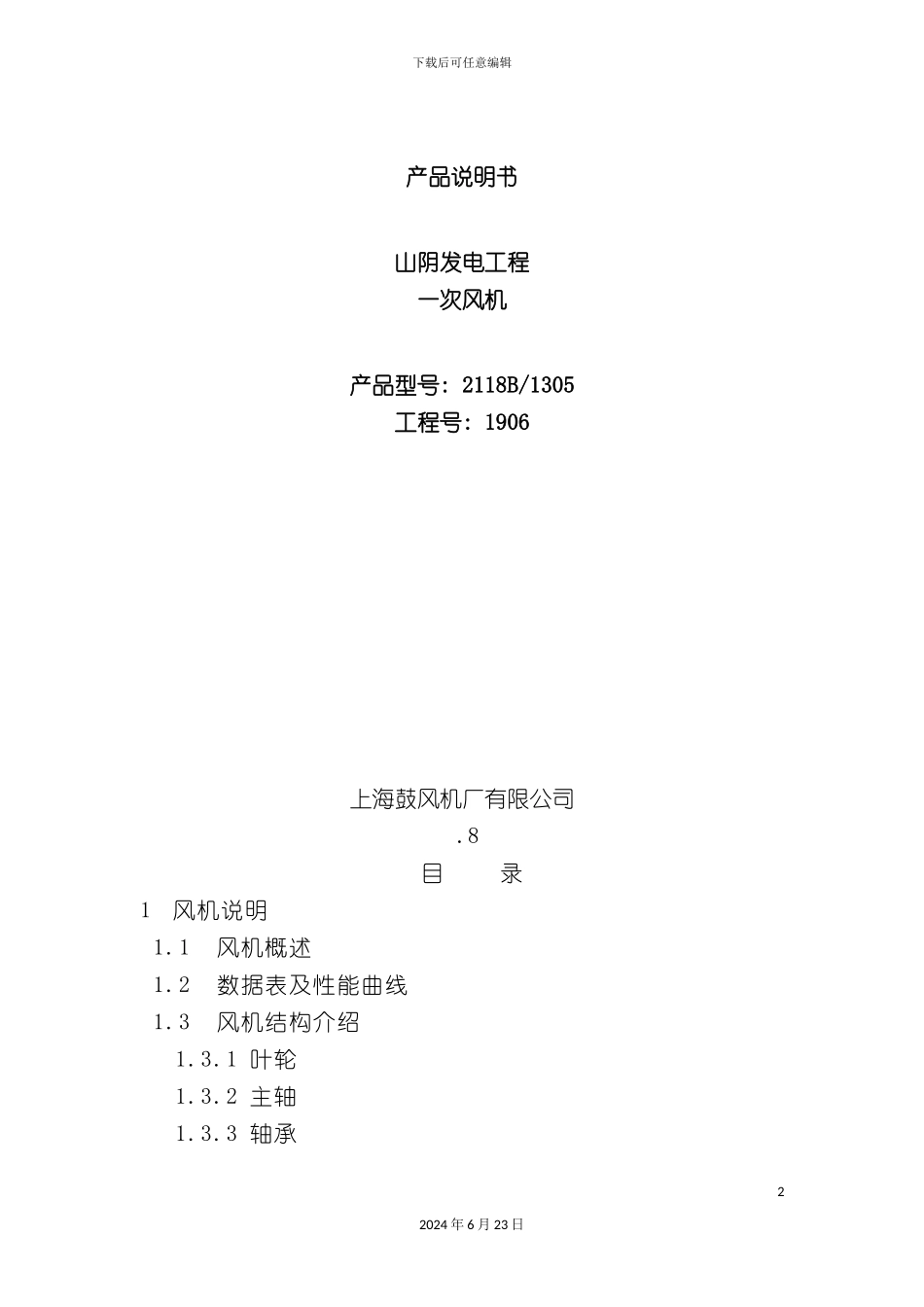

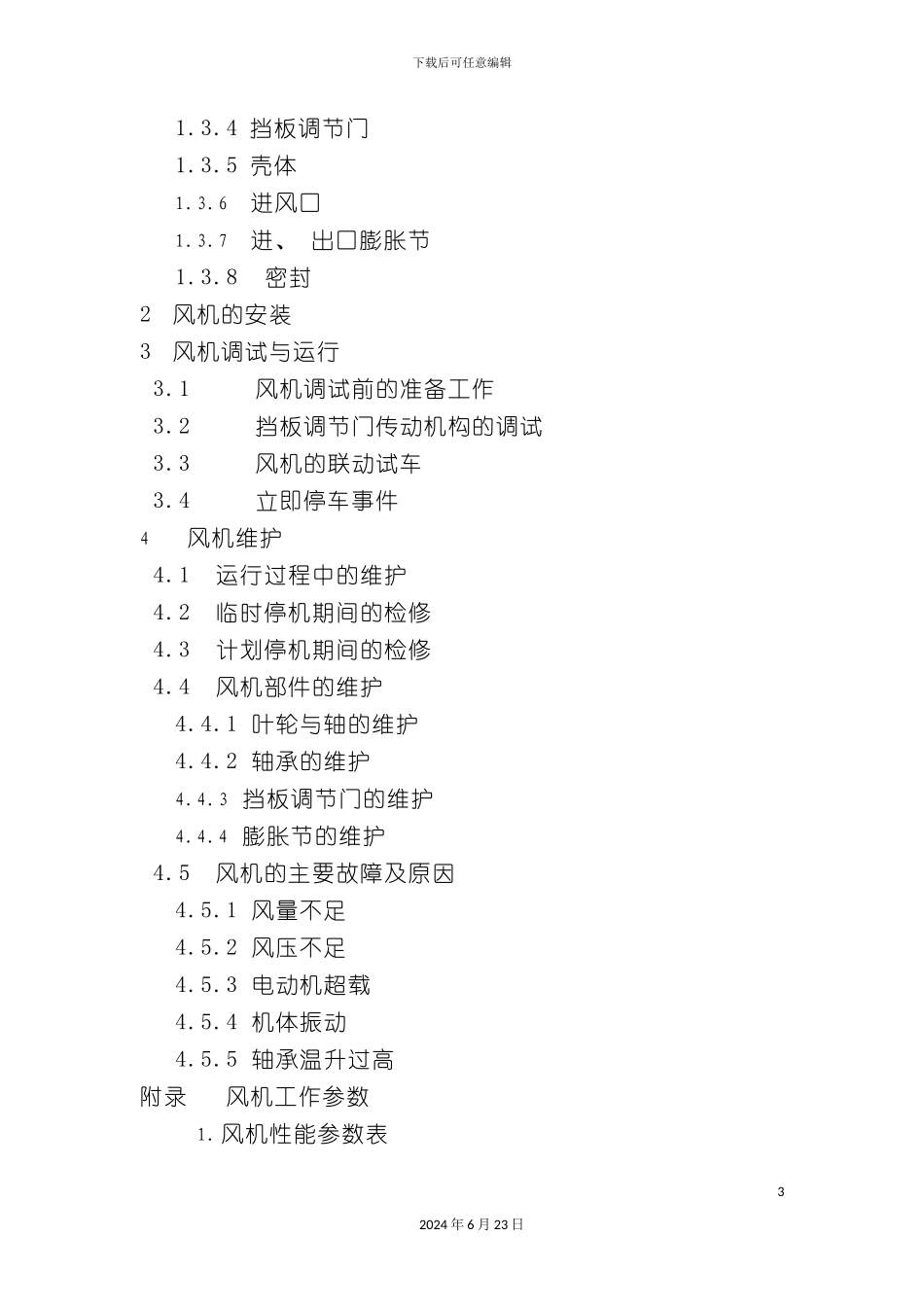

下载后可任意编辑一次风机风机产品说明书12024 年 6 月 23 日下载后可任意编辑产品说明书山阴发电工程一次风机产品型号: 2118B/1305工程号: 1906上海鼓风机厂有限公司 .8 目 录1风机说明1.1风机概述1.2数据表及性能曲线1.3风机结构介绍1.3.1 叶轮1.3.2 主轴1.3.3 轴承22024 年 6 月 23 日下载后可任意编辑1.3.4 挡板调节门1.3.5 壳体1.3.6进风口1.3.7进、 出口膨胀节1.3.8 密封2风机的安装3风机调试与运行3.1 风机调试前的准备工作3.2 挡板调节门传动机构的调试3.3 风机的联动试车3.4 立即停车事件4风机维护4.1运行过程中的维护4.2临时停机期间的检修4.3计划停机期间的检修4.4风机部件的维护4.4.1 叶轮与轴的维护4.4.2 轴承的维护4.4.3 挡板调节门的维护4.4.4 膨胀节的维护4.5风机的主要故障及原因4.5.1 风量不足4.5.2 风压不足4.5.3 电动机超载4.5.4 机体振动4.5.5 轴承温升过高附录 风机工作参数1. 风机性能参数表32024 年 6 月 23 日下载后可任意编辑2. 风机性能曲线图1．风机说明1.1 风机概述国 TLT 公司引进技术设计制造的离心式二次风机 , 用于山西山阴电厂工程。风机型号: 2118B/1305表示意义为: 211 = ( 叶轮叶片出口直径/叶轮进口直径 ) × 1008------------------气动模型系列B ------------------叶轮为双支承 1305 ------------------叶轮进口直径(mm)风机主要由机壳部( 包括进气箱部) 、 进风口部、 传动部、 叶轮部、 轴承箱部、 调节门部、 电动执行器等部件组成。风机由电动机驱动, 电机型号为 YKK710-4W, 株洲南车电机股份有限公司产品。液力耦合器型号为YOTFC920.AN, 大连液力机械有限公司产品。挡板调节门由电动执行器驱动, 型号为 D(MC)250+MSG600.164FHA-R, EMG产品。1.2数据表及性能曲线本风机是按用户提供的技术参数设计 , 技术参数参见附录。风机的性能曲线也见附录。用户可经过改变调节门的叶片开度来达到运行所需要的工况点。1.3风机结构介绍1.3.1 叶轮42024 年 6 月 23 日下载后可任意编辑叶轮型式为单吸入式, 叶片为平板形叶片, 有 10 片叶片。轮盖的进口端为圆弧形。叶片流道型式为对数螺旋线 , 此种型线流动损失小。叶片与轮盖及轮盘的连接均采纳焊接方式 , 叶片与前盘材料为 HQ785。后盘材料为 15MnV。叶轮与主轴的连接采纳法兰结构, 而不是轮毂连接( 参见图 1) , 从而较大地减轻了叶轮的重量。叶轮与主轴共用1...
