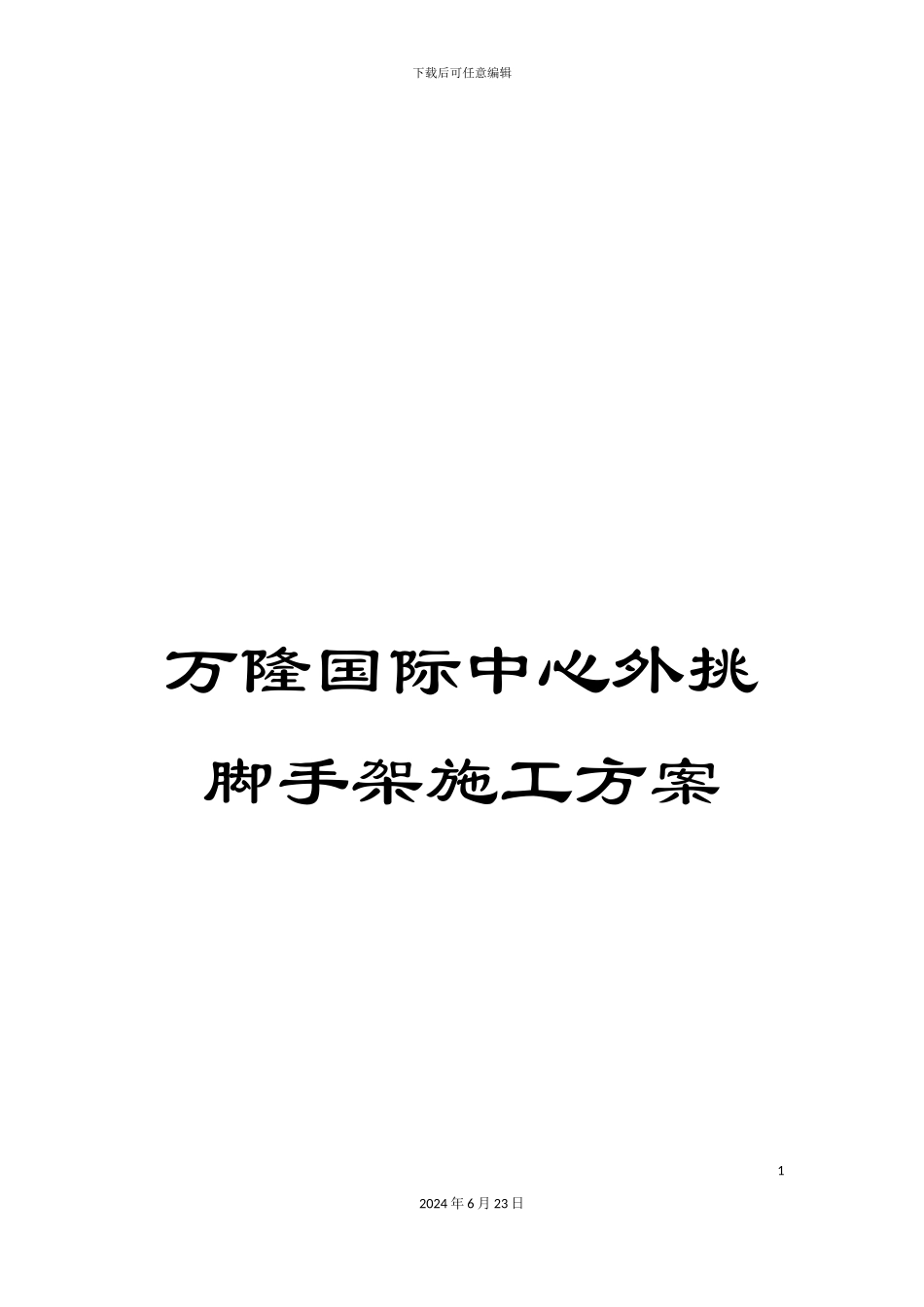

万隆国际中心外挑脚手架施工方案

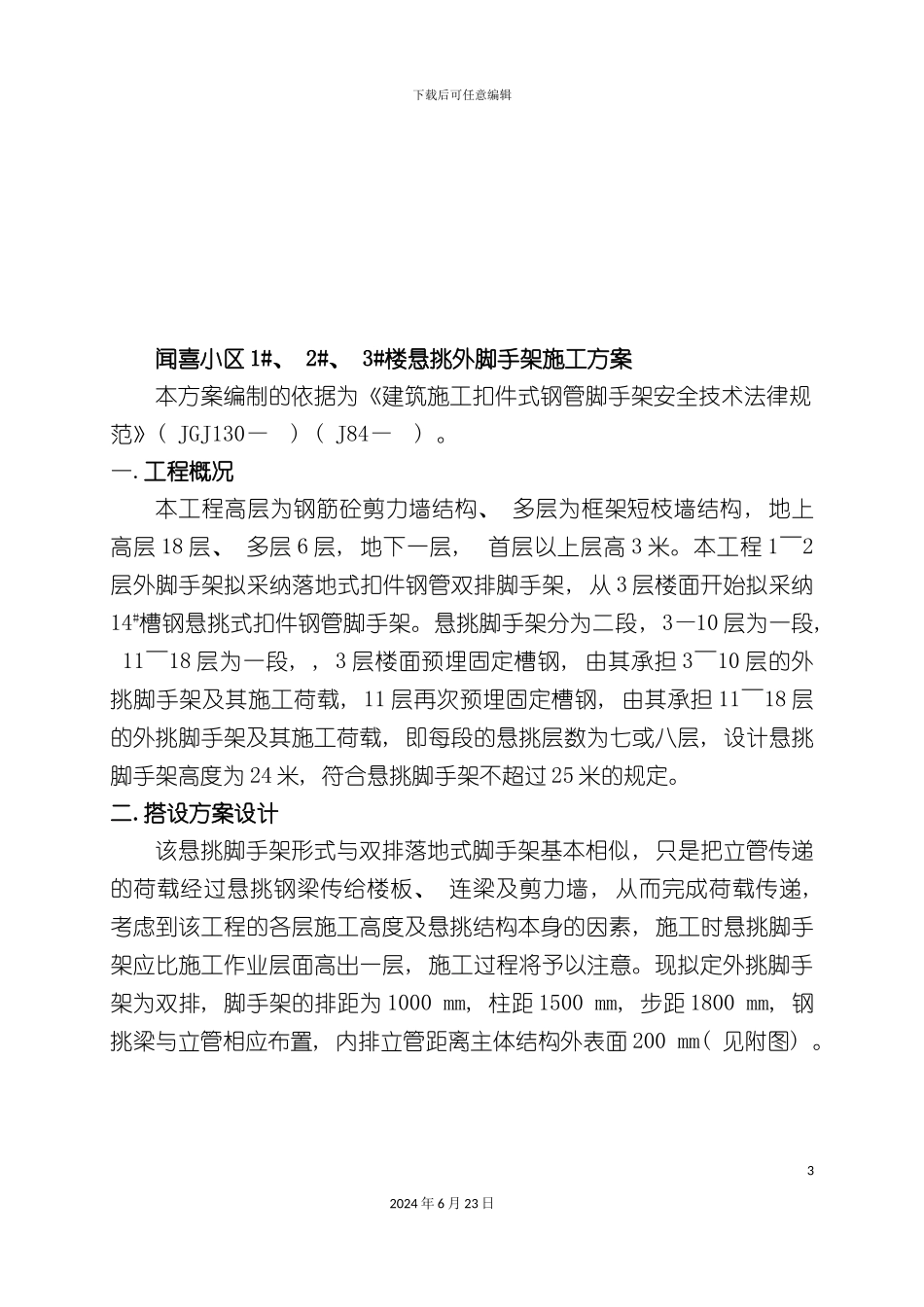

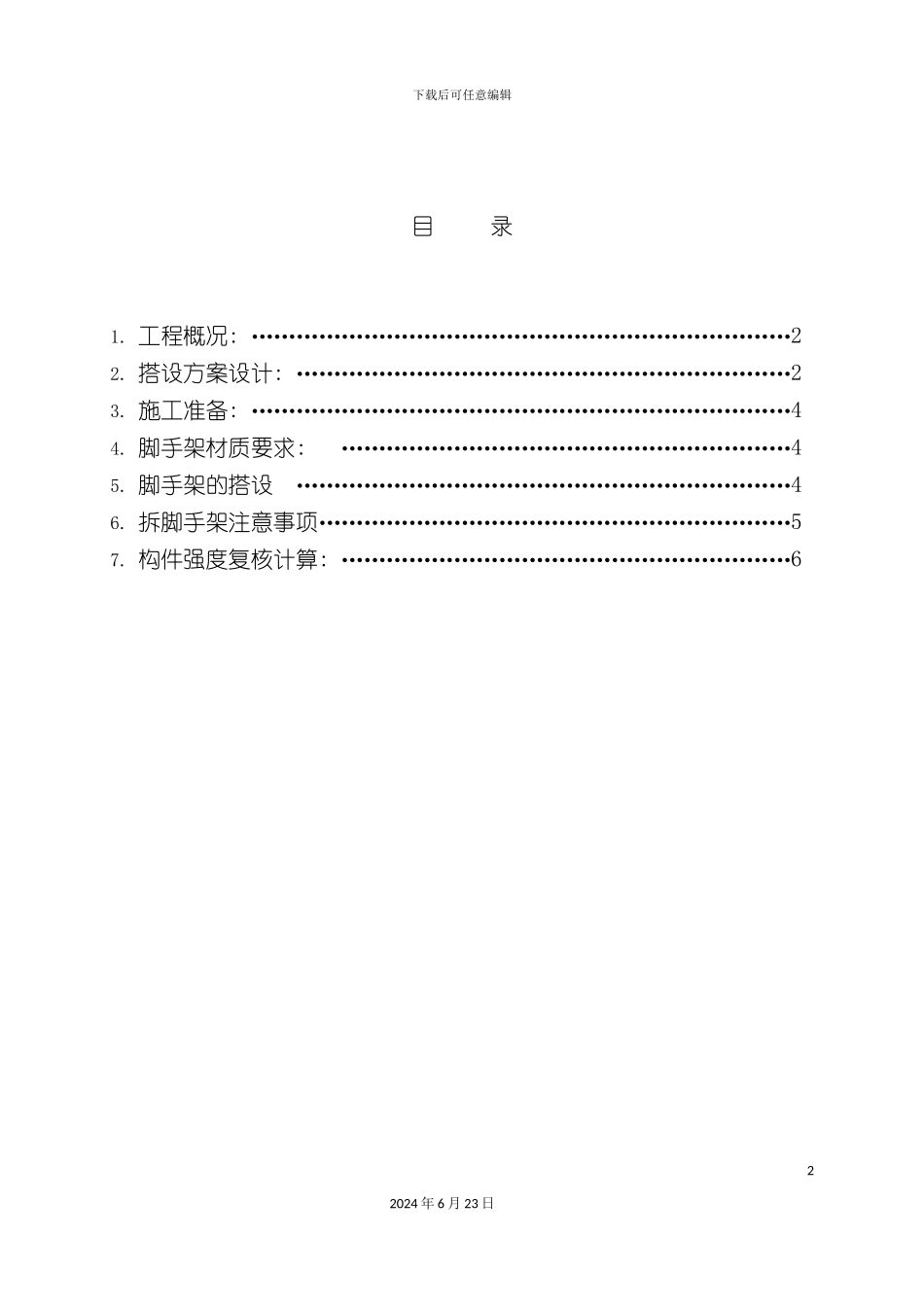

下载后可任意编辑万隆国际中心外挑脚手架施工方案12024 年 6 月 23 日下载后可任意编辑目 录1. 工程概况: ………………………………………………………………22. 搭设方案设计: …………………………………………………………23. 施工准备: ………………………………………………………………44. 脚手架材质要求: ……………………………………………………45. 脚手架的搭设 …………………………………………………………46. 拆脚手架注意事项………………………………………………………57. 构件强度复核计算: ……………………………………………………622024 年 6 月 23 日下载后可任意编辑闻喜小区 1#、 2#、 3#楼悬挑外脚手架施工方案本方案编制的依据为《建筑施工扣件式钢管脚手架安全技术法律规范》( JGJ130— ) ( J84— ) 。一.工程概况本工程高层为钢筋砼剪力墙结构、 多层为框架短枝墙结构, 地上高层 18 层、 多层 6 层, 地下一层, 首层以上层高 3 米。本工程 1～2层外脚手架拟采纳落地式扣件钢管双排脚手架, 从 3 层楼面开始拟采纳14#槽钢悬挑式扣件钢管脚手架。悬挑脚手架分为二段, 3—10 层为一段, 11～18 层为一段, , 3 层楼面预埋固定槽钢, 由其承担 3～10 层的外挑脚手架及其施工荷载, 11 层再次预埋固定槽钢, 由其承担 11～18 层的外挑脚手架及其施工荷载, 即每段的悬挑层数为七或八层, 设计悬挑脚手架高度为 24 米, 符合悬挑脚手架不超过 25 米的规定。二.搭设方案设计该悬挑脚手架形式与双排落地式脚手架基本相似, 只是把立管传递的荷载经过悬挑钢梁传给楼板、 连梁及剪力墙, 从而完成荷载传递, 考虑到该工程的各层施工高度及悬挑结构本身的因素, 施工时悬挑脚手架应比施工作业层面高出一层, 施工过程将予以注意。现拟定外挑脚手架为双排, 脚手架的排距为 1000 mm, 柱距 1500 mm, 步距 1800 mm, 钢挑梁与立管相应布置, 内排立管距离主体结构外表面 200 mm( 见附图) 。32024 年 6 月 23 日下载后可任意编辑42024 年 6 月 23 日下载后可任意编辑本工程脚手架采纳了双排扣件式钢管脚手架, 由于该脚手架符合了法律规范第 6.1.1 条规定的构造尺寸, 即对其相应的杆件可不再进行设计计算, 仅对悬挑梁及附加钢丝绳进行验算。三.施工准备1、 按法律规范要求对钢管、 扣件、 脚手板、 槽钢、 钢丝绳、 密目网等进行检...
