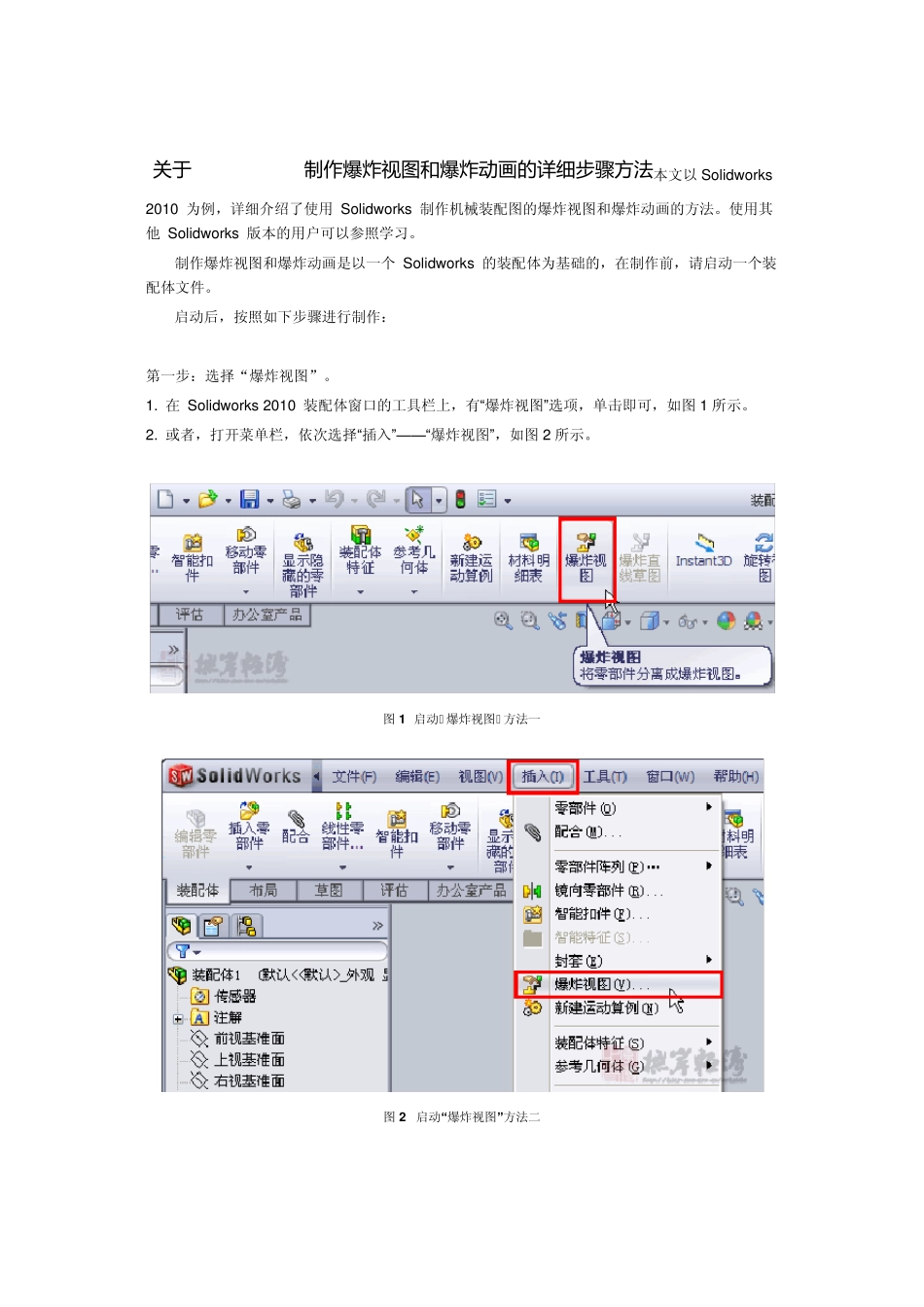

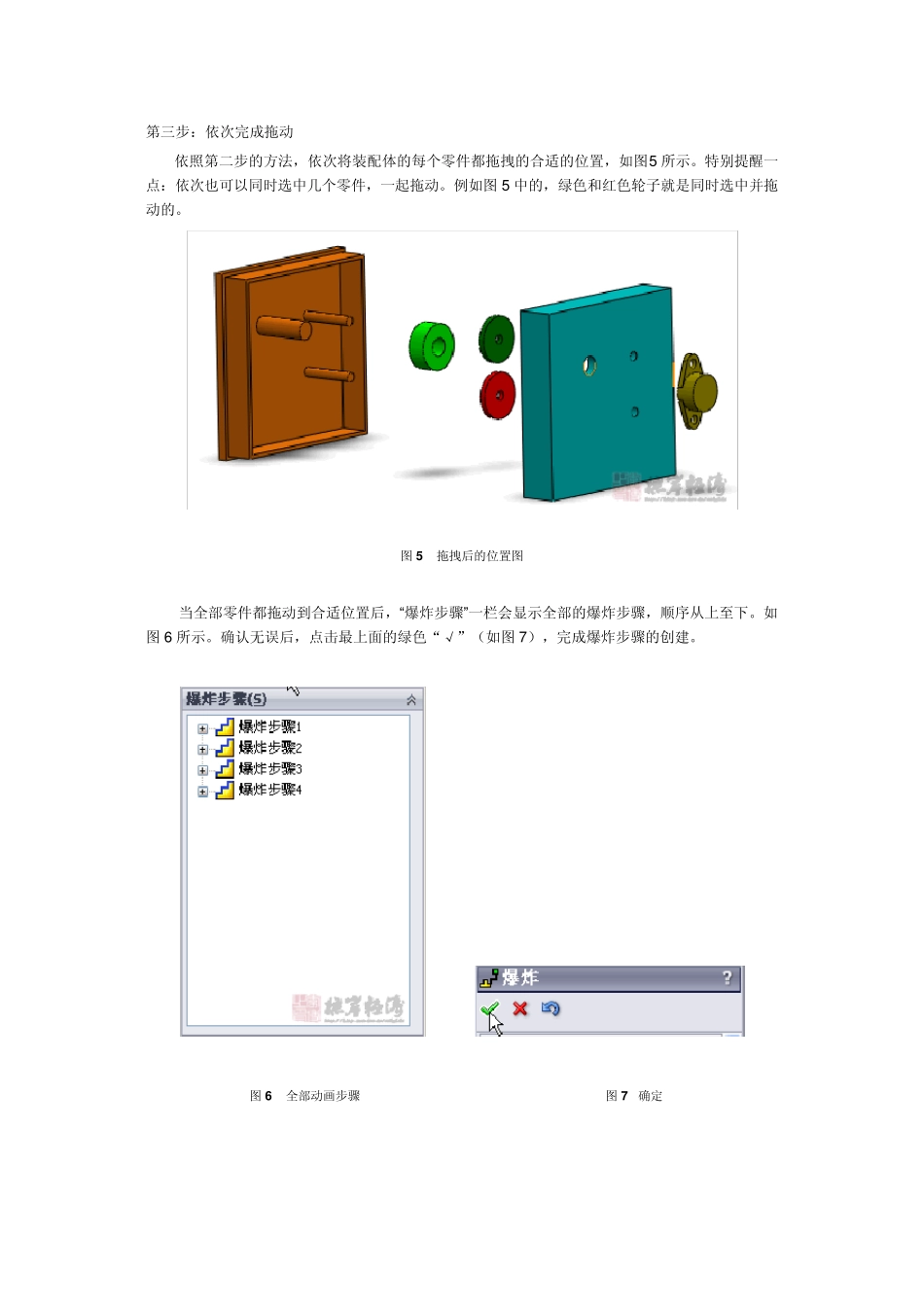

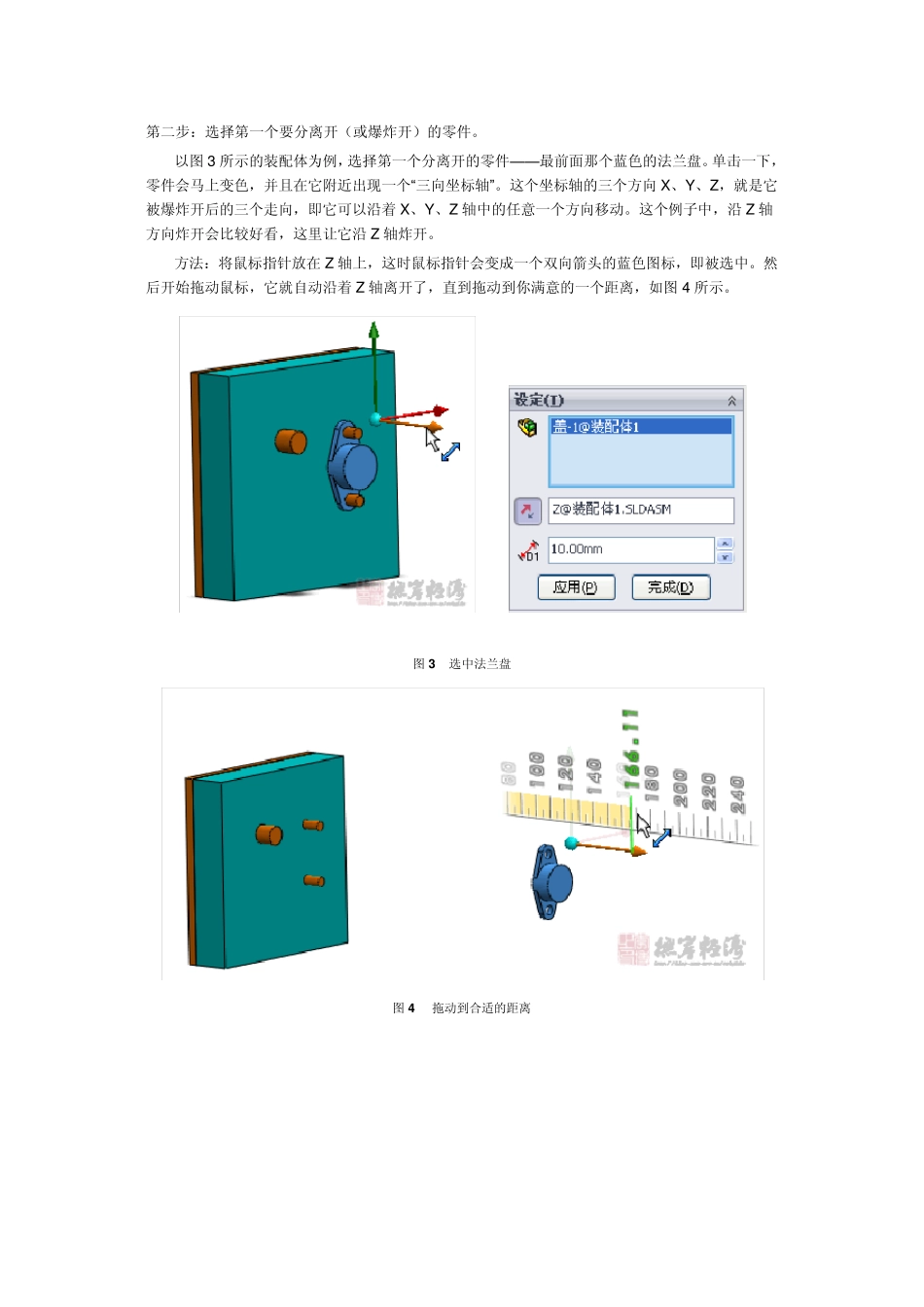

关 于 Solidworks 制作爆炸视图和爆炸动画的详细步骤方法本文以Solidw orks 2010 为例，详细介绍了使用 Solidw orks 制作机械装配图的爆炸视图和爆炸动画的方法。使用其他 Solidw orks 版本的用户可以参照学习。 制作爆炸视图和爆炸动画是以一个 Solidw orks 的装配体为基础的，在制作前，请启动一个装配体文件。 启动后，按照如下步骤进行制作： 第一步：选择“爆炸视图”。 1. 在 Solidw orks 2010 装配体窗口的工具栏上，有“爆炸视图” 选项，单击即可，如图1 所示。 2. 或者，打开菜单栏，依次选择“插入” ——“爆炸视图” ，如图2 所示。 图1 启动“ 爆炸视图” 方法一 图2 启动“爆炸视图”方法二 第二步：选择第一个要分离开（或爆炸开）的零件。 以图3 所示的装配体为例，选择第一个分离开的零件——最前面那个蓝色的法兰盘。单击一下，零件会马上变色，并且在它附近出现一个“三向坐标轴”。这个坐标轴的三个方向X、Y、Z，就是它被爆炸开后的三个走向，即它可以沿着 X、Y、Z 轴中的任意一个方向移动。这个例子中，沿 Z 轴方向炸开会比较好看，这里让它沿 Z 轴炸开。 方法：将鼠标指针放在Z 轴上，这时鼠标指针会变成一个双向箭头的蓝色图标，即被选中。然后开始拖动鼠标，它就自动沿着 Z 轴离开了，直到拖动到你满意的一个距离，如图4 所示。 图3 选中法兰盘 图4 拖动到合适的距离 第三步：依次完成拖动 依照第二步的方法，依次将装配体的每个零件都拖拽的合适的位置，如图5 所示。特别提醒一点：依次也可以同时选中几个零件，一起拖动。例如图5 中的，绿色和红色轮子就是同时选中并拖动的。 图5 拖拽后的位置图 当全部零件都拖动到合适位置后，“爆炸步骤”一栏会显示全部的爆炸步骤，顺序从上至下。如图6 所示。确认无误后，点击最上面的绿色“√”（如图7 ），完成爆炸步骤的创建。 图6 全部动画步骤 图7 确定 第四步：生成解除爆炸动画。 如图 8 ，右键单击“装配体名称” ————“动画解除爆炸” ，弹出图 9 所示窗口。 图 8 图 9 如图 9 ，点击“保存” ，生成“解除爆炸动画” 。 第五步：生成爆炸动画 如图 1 0 ，右键单击“装配体名称” ————“动画爆炸” ，弹出图 1 1 所示窗口。 图1 0 图1 1 如图11，点击“保存”，生成“解除爆炸动画”。 第六步：保存路径，名称，以及分辨率的设置 1. 确定文件名称，文...
