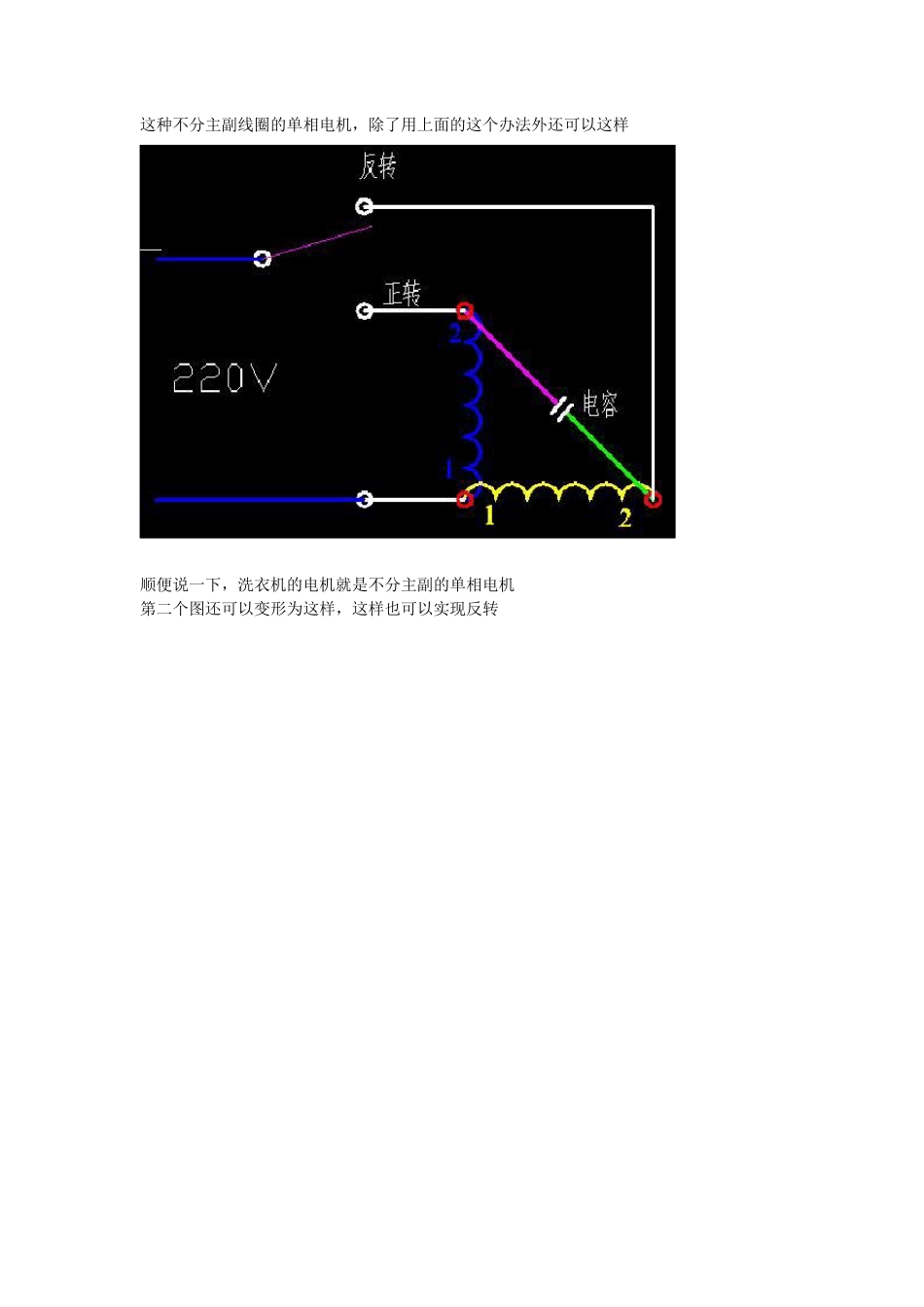

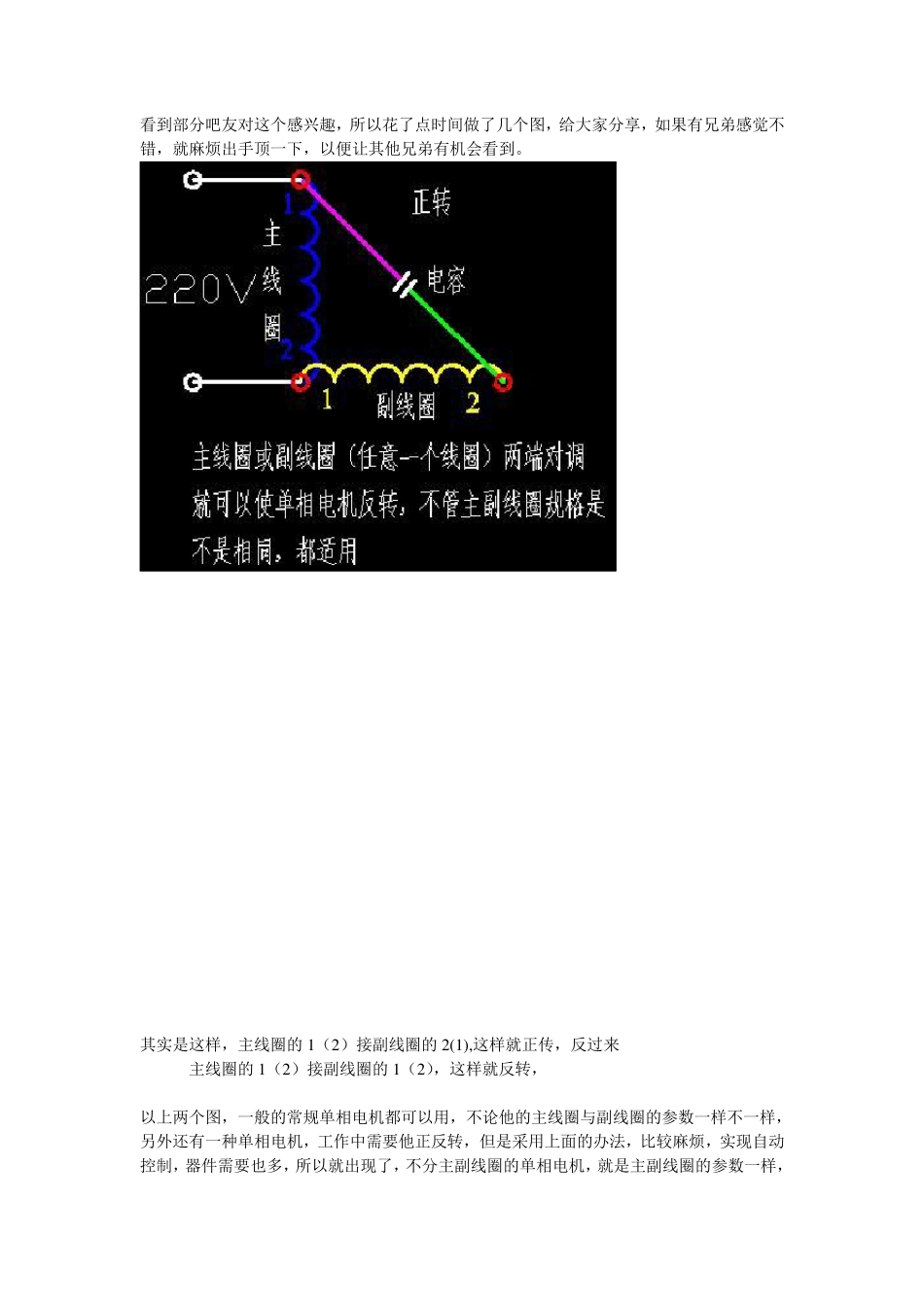

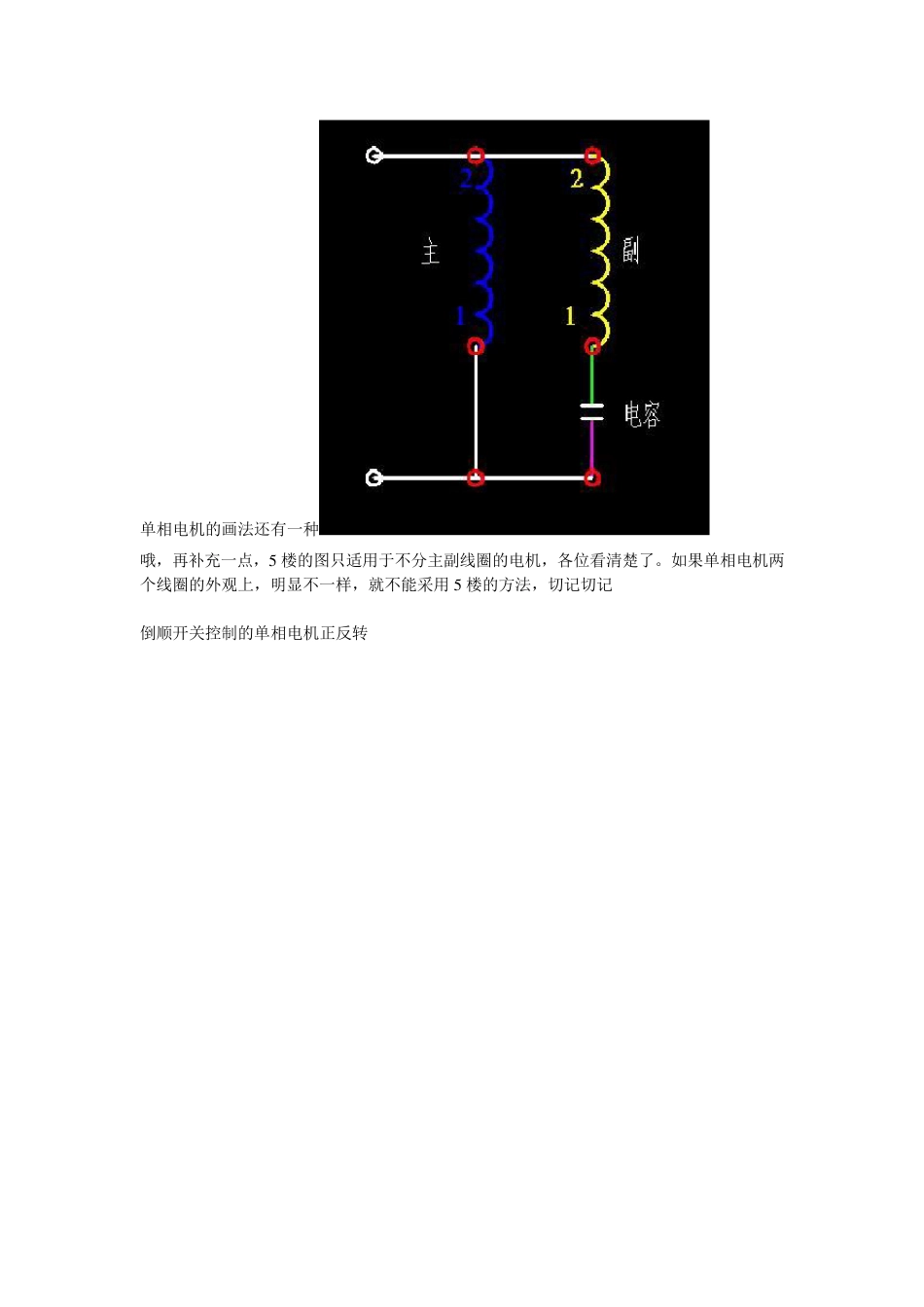

看到部分吧友对这个感兴趣，所以花了点时间做了几个图，给大家分享，如果有兄弟感觉不错，就麻烦出手顶一下，以便让其他兄弟有机会看到。 其实是这样，主线圈的 1 （2 ）接副线圈的 2 (1 ),这样就正传，反过来 主线圈的 1 （2 ）接副线圈的 1 （2 ），这样就反转， 以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样， 另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样， 这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样 顺便说一下，洗衣机的电机就是不分主副的单相电机 第二个图还可以变形为这样，这样也可以实现反转 单相电机的画法还有一种 哦，再补充一点，5 楼的图只适用于不分主副线圈的电机，各位看清楚了。如果单相电机两个线圈的外观上，明显不一样，就不能采用5 楼的方法，切记切记 倒顺开关控制的单相电机正反转 落地扇电机接线图 图做的很漂亮，人也很热心． 我没修过电机，我想知道１４楼的图上那个调速线圈在下线的时候是怎么做的． 是独立于主副绕组的另一组线圈单独下到线槽里，还是和主绕组或副绕组绕在一起的线圈抽的头． 是和主绕组或副绕组绕在一起的线圈抽的头 这个太专业了，我。。。。。。 不过我可以和你说点别的， 吊扇你拆过吗？他的主副线圈在定子上是按同心园排的，我想说的是。 我在搞维修时，如果发现主线圈其中的冒一个烧了，我就直接跨接，不管这个线圈是顺时针绕的，还是逆时针绕的，主线圈我直接跨接过两个线圈，副线圈也可以适当摘除，电扇还可照常运转，只不过会稍微发热，再多了就没试过了，这样做磁场肯定不均匀了，这个是经过长时间运行验证的，没问题，（当年就靠这个吃饭的，哈哈哈，莫笑，莫拍砖） 再说一个，单相电机的磁场本身就不均匀，他不同于三相电机的磁场， 三相电机的磁场是一个正旋园，理想的情况（排除损耗、涡流）转子在 3 6 0 度的空间上，得到的力是相同的， 而单相电机的磁场是一个类似椭圆的磁场，如果除去启动线圈光说主线圈形成的磁场，在空间上是水平方向的，在 9 0 度的地方是有死点的，因为电流交变要过零点的 所以单相电机要靠那个电容把电流移相，然后再加给启动线圈，启动线圈产生的磁场也是在空间上是水平方向的，只不过经过电容移相，这个水平方向的力和...
