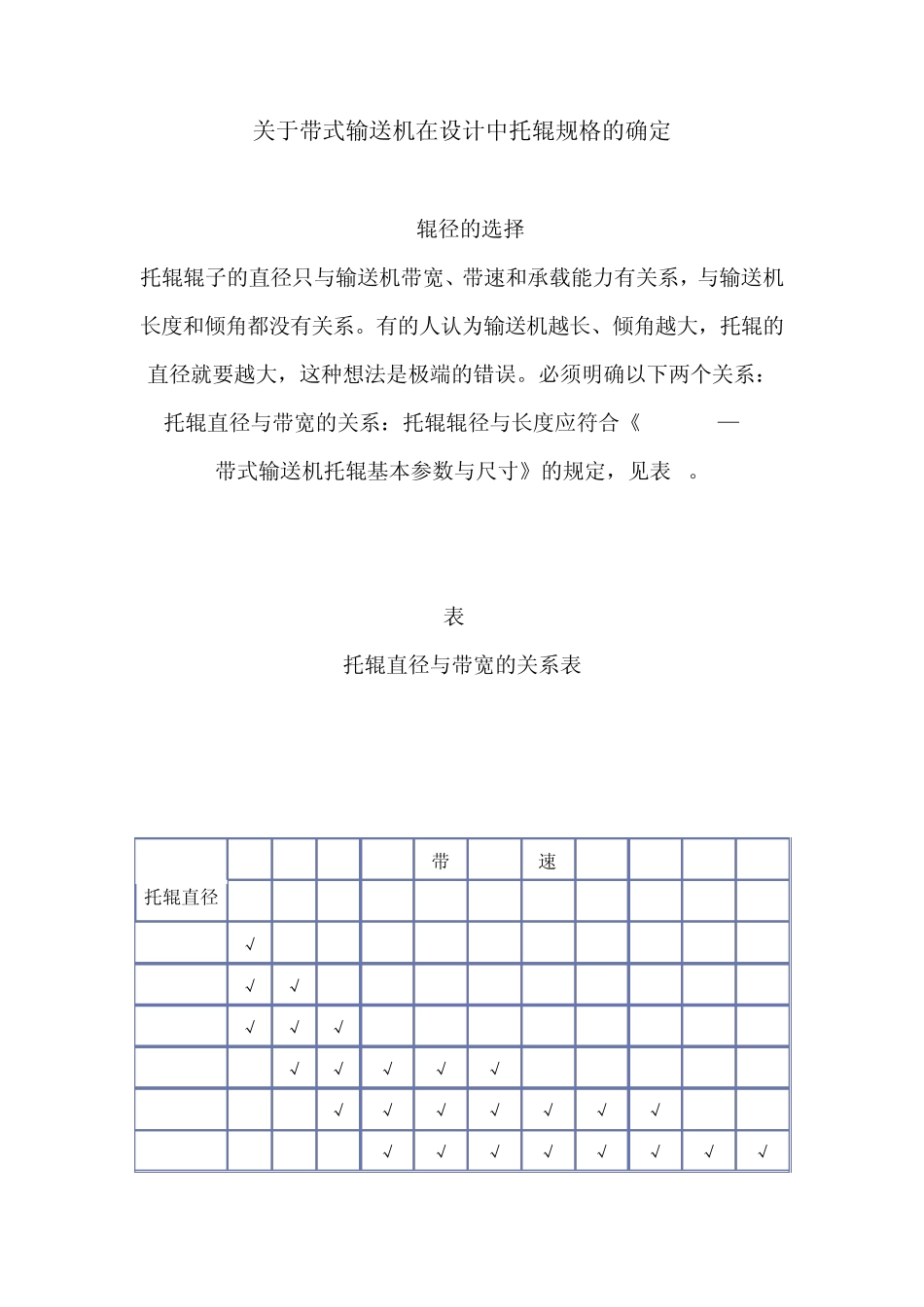

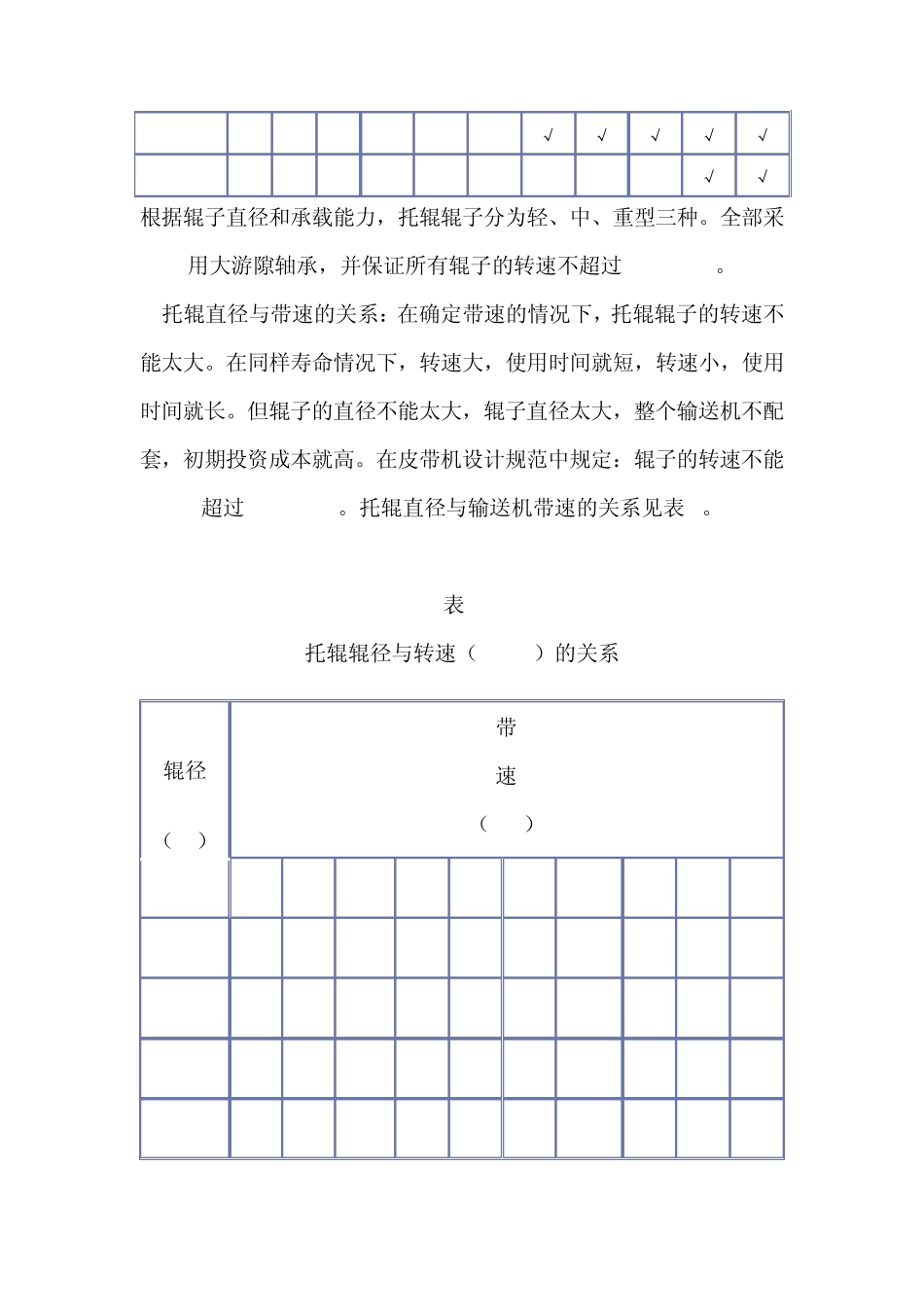

关于带式输送机在设计中托辊规格的确定 1辊径的选择 托辊辊子的直径只与输送机带宽、带速和承载能力有关系，与输送机长度和倾角都没有关系。有的人认为输送机越长、倾角越大，托辊的直径就要越大，这种想法是极端的错误。必须明确以下两个关系： a.托辊直径与带宽的关系：托辊辊径与长度应符合《GB/T990—1991带式输送机托辊基本参数与尺寸》的规定，见表 1。 表 1 托辊直径与带宽的关系表 mm 托辊直径 带 速 500 650 800 1000 1200 1400 1600 1800 2000 2200 2400 63.5 √ 76 √ √ 89 √ √ √ 108 √ √ √ √ √ 133 √ √ √ √ √ √ √ 159 √ √ √ √ √ √ √ √ 194 √ √ √ √ √ 219 √ √ 根据辊子直径和承载能力，托辊辊子分为轻、中、重型三种。全部采用大游隙轴承，并保证所有辊子的转速不超过 600r/min。 b.托辊直径与带速的关系：在确定带速的情况下，托辊辊子的转速不能太大。在同样寿命情况下，转速大，使用时间就短，转速小，使用时间就长。但辊子的直径不能太大，辊子直径太大，整个输送机不配套，初期投资成本就高。在皮带机设计规范中规定：辊子的转速不能超过 600r/min。托辊直径与输送机带速的关系见表 2。 表 2 托辊辊径与转速（r/min）的关系 辊径 （mm） 带 速 （m/s） 0.8 1.0 1.25 1.6 2.0 2.5 3.15 4.0 5.0 6.5 89 172 215 268 344 429 537 108 142 177 221 283 354 442 557 133 144 180 230 287 359 453 575 159 120 150 192 240 300 379 481 601 194 123 158 197 246 310 394 492 219 275 349 436 567 综合以上情况，根据表1和表2，选用托辊直径φ 133mm。 2计算选择轴承型号 托辊寿命取决于轴承的失效寿命。因此，托辊的承载能力与轴承寿命有关，选用时应按带速、输送机的生产能力确定载荷，然后按辊子的承载能力选择轴承。辊子载荷系数见表3，运行系数见表4，冲击系数见表5，工况系数见表6。 表3 辊子载荷系数 托辊型式 载荷系数（e） 一节辊 1 二节辊 0.63 三节辊 0.80 表4 运行系数 运行条件（每天运行小时数） 运行系数（ ） ＜6 0.8 ≥6～9 1.0 ＞9～16 1.1 ＞16 1.2 表5 冲击系数数( ) 物料粒度（m） 带速（m/s） 2 2.5 3.15 3.5 4 5 6.5 0～100 1.00 1.00 1.00 1.00 1.00 1.00 1.00 ＞100～150 1.02 1.03 ...
