关于建筑装饰装修制图标准的主要内容

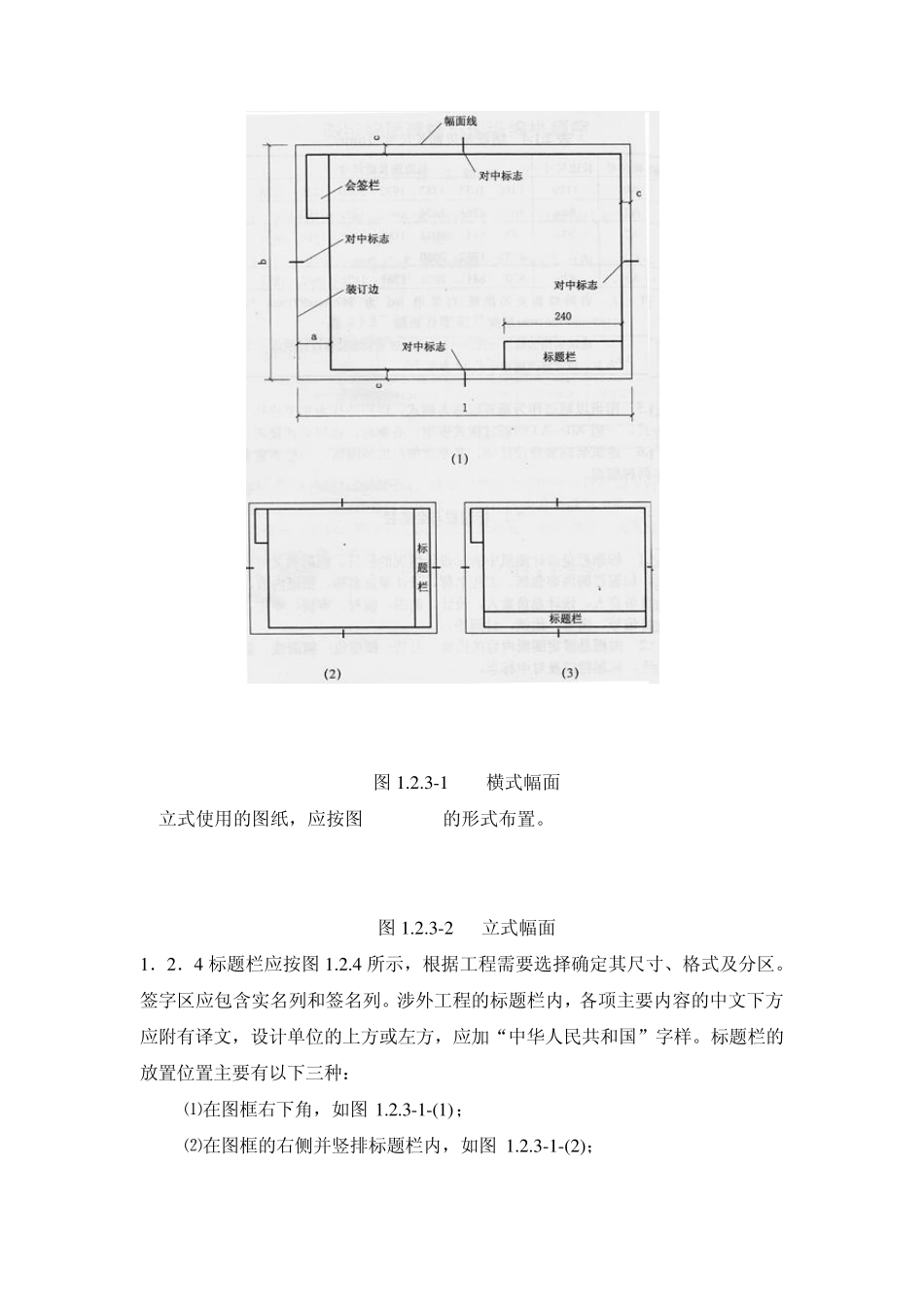

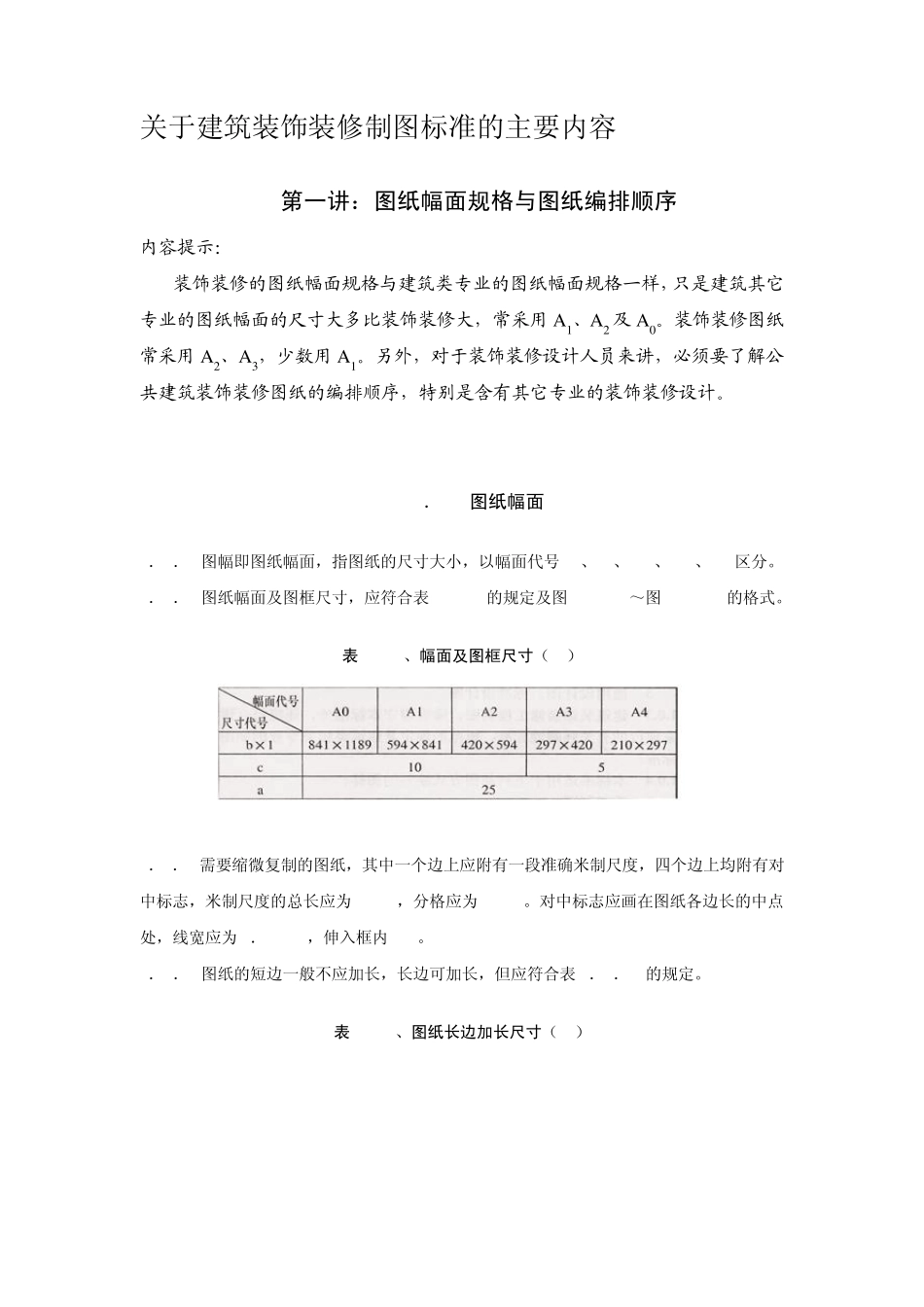

关于建筑装饰装修制图标准的主要内容 第一讲：图纸幅面规格与图纸编排顺序 内容提示： 装饰装修的图纸幅面规格与建筑类专业的图纸幅面规格一样，只是建筑其它专业的图纸幅面的尺寸大多比装饰装修大，常采用A 1、A 2 及 A 0。装饰装修图纸常采用A 2、A 3，少数用A 1。另外，对于装饰装修设计人员来讲，必须要了解公共建筑装饰装修图纸的编排顺序，特别是含有其它专业的装饰装修设计。 1．1 图纸幅面 1．1．1图幅即图纸幅面，指图纸的尺寸大小，以幅面代号A0、A1、A2 、A3 、A4 区分。 1．1．2图纸幅面及图框尺寸，应符合表 1 .1.2的规定及图1.2.3-1～图1.2.3-3的格式。 表1.1.2、幅面及图框尺寸（mm） 1．1．3需要缩微复制的图纸，其中一个边上应附有一段准确米制尺度，四个边上均附有对中标志，米制尺度的总长应为 100mm，分格应为 10mm 。对中标志应画在图纸各边长的中点处，线宽应为 0．35mm ，伸入框内5mm。 1．1．4图纸的短边一般不应加长，长边可加长，但应符合表 1．1．4 的规定。 表1.1.4、图纸长边加长尺寸（mm） 1．1．5 图纸以短边作为垂直边称为横式，以短边作为水平边称为立式。一般AO ～ A3 图纸宜横式使用；必要时，也可立式使用。 1．1．6 建筑装饰装修设计中，各专业所使用的图纸，一般不宜多于两种幅面。 1．2 标题栏与会签栏 1．2．1 标题栏是设计图纸中表示设计情况的栏目。标题栏又称图标。标题栏的内容包括：工程名称、设计单位名称、图纸内容、项目负责人、设计总负责人、设计、制图、校对、审核、审定、项目编号、图号、比例、日期等。 1．2．2图框是界定图纸内容的线框。包括：图框线、幅面线、装订线、标题栏以及对中标志。 1．2．3图纸的标题栏、会签栏及装订边的位置，可参照下列形式： 1、横式使用的图纸，应按 1.2.3-1 的形式布置。 图1 .2 .3 -1 横式幅面 2 立式使用的图纸，应按图1.2.3-2 的形式布置。 图1 .2 .3 -2 立式幅面 1 ．2 ．4 标题栏应按图1 .2 .4 所示，根据工程需要选择确定其尺寸、格式及分区。签字区应包含实名列和签名列。涉外工程的标题栏内，各项主要内容的中文下方应附有译文，设计单位的上方或左方，应加“中华人民共和国”字样。标题栏的放置位置主要有以下三种： ⑴在图框右下角，如图1 .2 .3 -1 -(1 )； ⑵在图框的右侧并竖排标题栏内，如图1 .2 .3 -1 -(2 )； ⑶在图框的下部并横排标题内，如图1.2.3-1-(...
