关于强电专业设备房、电井设置

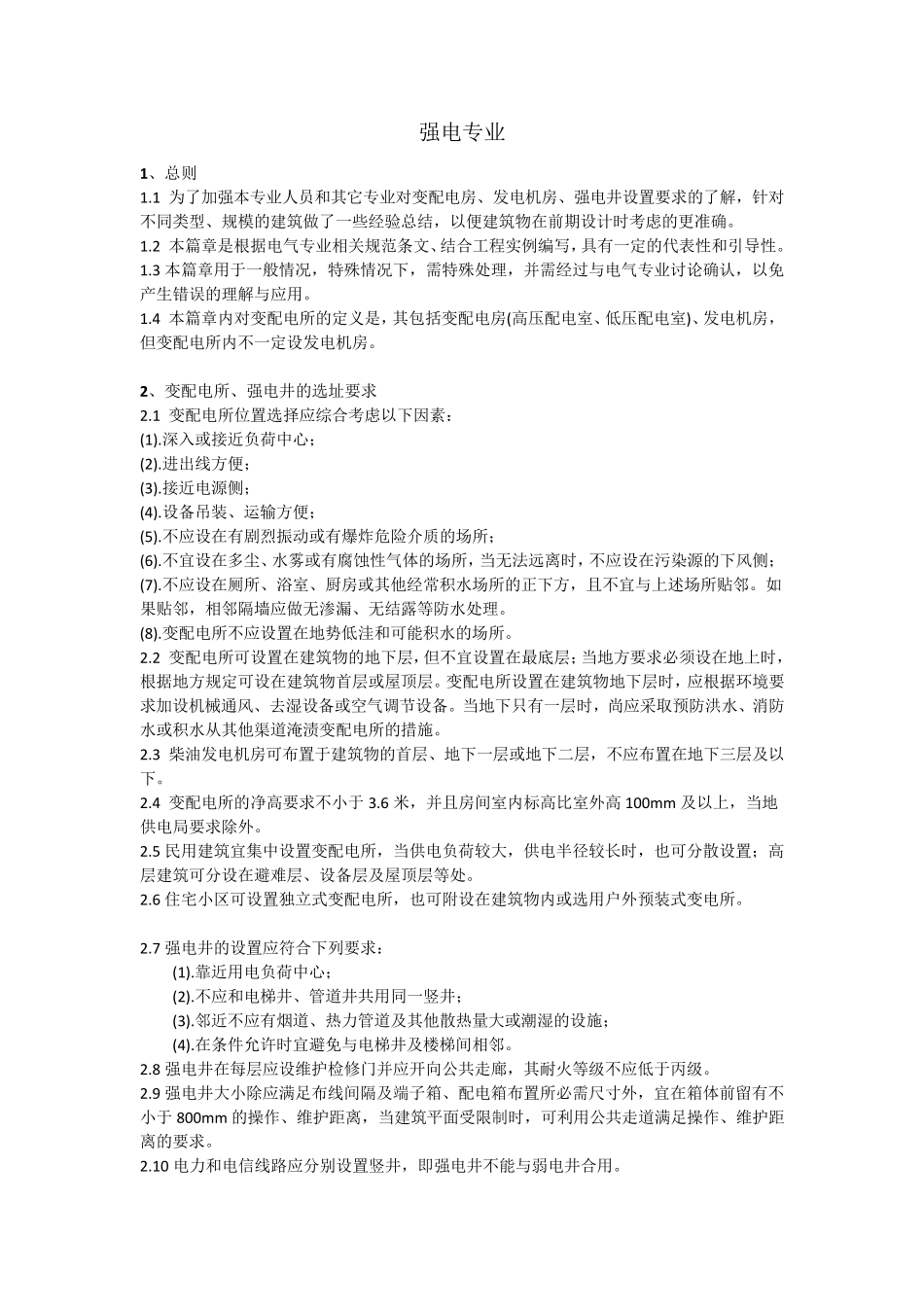

强电专业 1、总则 1.1 为了加强本专业人员和其它专业对变配电房、发电机房、强电井设置要求的了解，针对不同类型、规模的建筑做了一些经验总结，以便建筑物在前期设计时考虑的更准确。 1.2 本篇章是根据电气专业相关规范条文、结合工程实例编写，具有一定的代表性和引导性。 1.3 本篇章用于一般情况，特殊情况下，需特殊处理，并需经过与电气专业讨论确认，以免产生错误的理解与应用。 1.4 本篇章内对变配电所的定义是，其包括变配电房(高压配电室、低压配电室)、发电机房，但变配电所内不一定设发电机房。 2、变配电所、强电井的选址要求 2.1 变配电所位置选择应综合考虑以下因素： (1).深入或接近负荷中心； (2).进出线方便； (3).接近电源侧； (4).设备吊装、运输方便； (5).不应设在有剧烈振动或有爆炸危险介质的场所； (6).不宜设在多尘、水雾或有腐蚀性气体的场所，当无法远离时，不应设在污染源的下风侧； (7).不应设在厕所、浴室、厨房或其他经常积水场所的正下方，且不宜与上述场所贴邻。如果贴邻，相邻隔墙应做无渗漏、无结露等防水处理。 (8).变配电所不应设置在地势低洼和可能积水的场所。 2.2 变配电所可设置在建筑物的地下层，但不宜设置在最底层；当地方要求必须设在地上时，根据地方规定可设在建筑物首层或屋顶层。变配电所设置在建筑物地下层时，应根据环境要求加设机械通风、去湿设备或空气调节设备。当地下只有一层时，尚应采取预防洪水、消防水或积水从其他渠道淹渍变配电所的措施。 2.3 柴油发电机房可布置于建筑物的首层、地下一层或地下二层，不应布置在地下三层及以下。 2.4 变配电所的净高要求不小于 3.6 米，并且房间室内标高比室外高 100m m 及以上，当地供电局要求除外。 2.5 民用建筑宜集中设置变配电所，当供电负荷较大，供电半径较长时，也可分散设置；高层建筑可分设在避难层、设备层及屋顶层等处。 2.6 住宅小区可设置独立式变配电所，也可附设在建筑物内或选用户外预装式变电所。 2.7 强电井的设置应符合下列要求： (1).靠近用电负荷中心； (2).不应和电梯井、管道井共用同一竖井； (3).邻近不应有烟道、热力管道及其他散热量大或潮湿的设施； (4).在条件允许时宜避免与电梯井及楼梯间相邻。 2.8 强电井在每层应设维护检修门并应开向公共走廊，其耐火等级不应低于丙级。 2.9 强电井大小除应满足布线间隔及端子箱、配电箱布置所必需尺寸外，宜在箱体前留有不小于 ...
