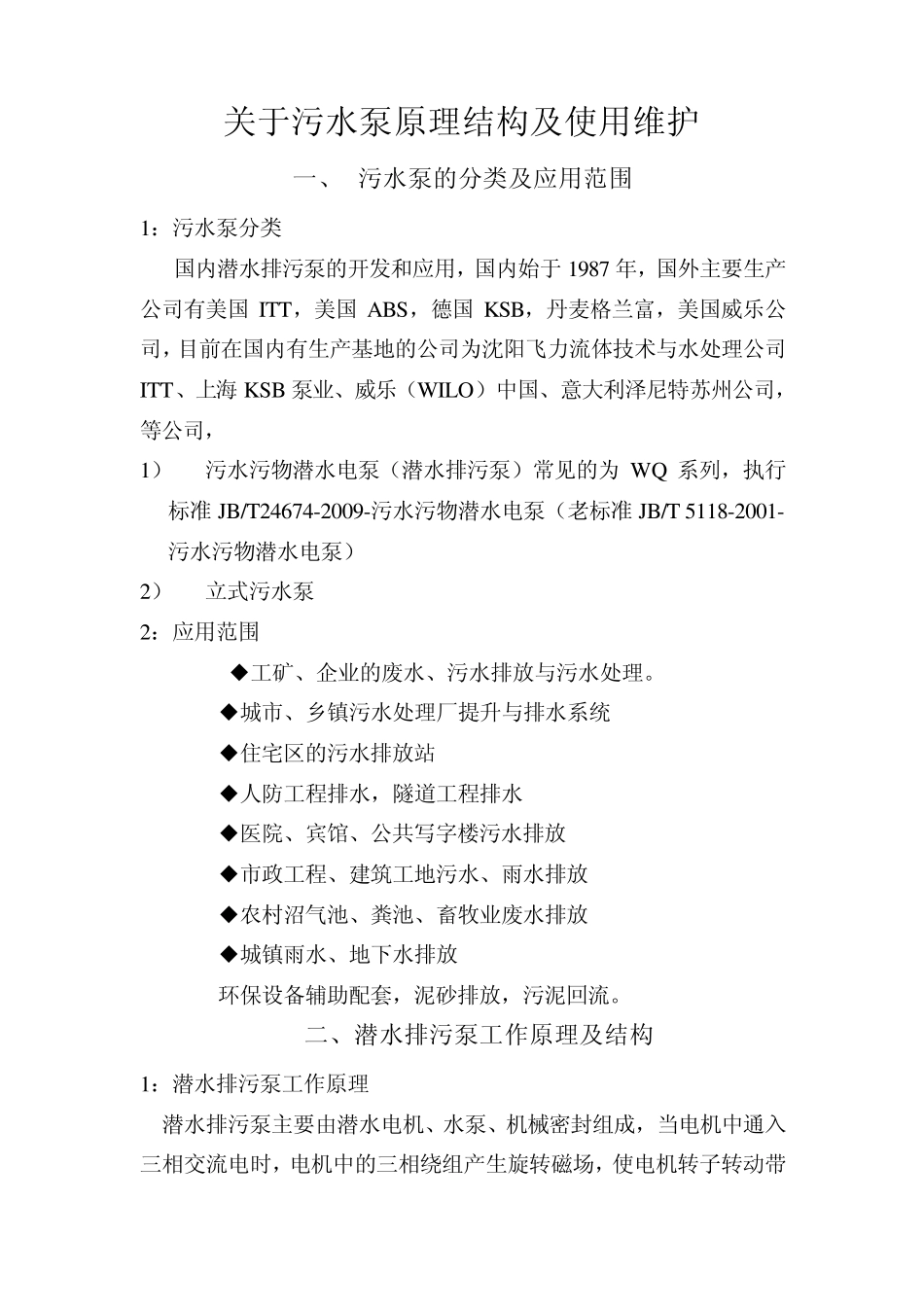

关于污水泵原理结构及使用维护讲课提纲

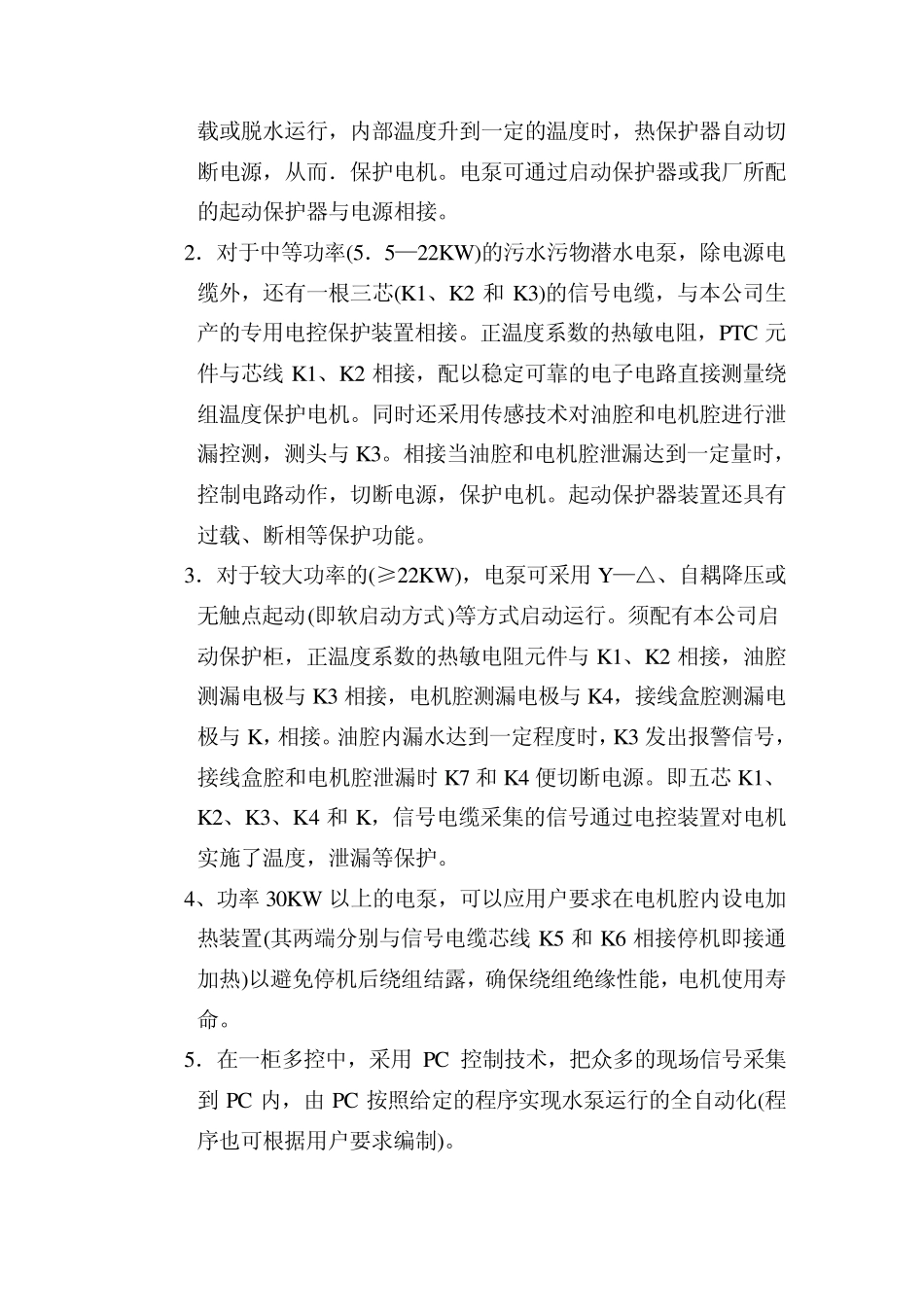

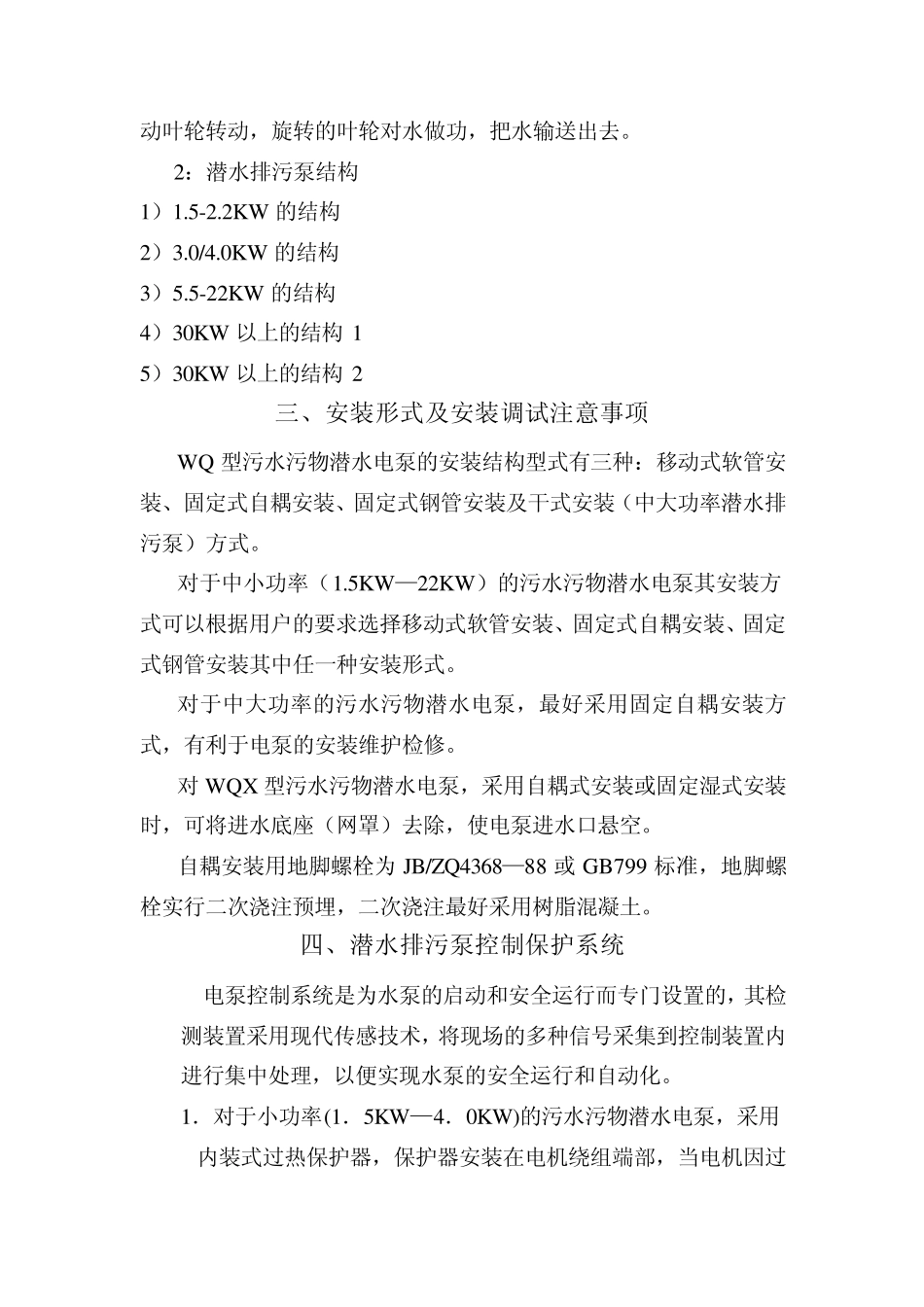

关于污水泵原理结构及使用维护 一、 污水泵的分类及应用范围 1：污水泵分类 国内潜水排污泵的开发和应用，国内始于1987 年，国外主要生产公司有美国ITT，美国ABS，德国KSB，丹麦格兰富，美国威乐公司，目前在国内有生产基地的公司为沈阳飞力流体技术与水处理公司ITT、上海KSB 泵业、威乐（W ILO）中国、意大利泽尼特苏州公司，等公司， 1） 污水污物潜水电泵（潜水排污泵）常见的为W Q 系列，执行标准JB/T24674-2009-污水污物潜水电泵（老标准JB/T 5118-2001-污水污物潜水电泵） 2） 立式污水泵 2：应用范围 ◆工矿、企业的废水、污水排放与污水处理。 ◆城市、乡镇污水处理厂提升与排水系统 ◆住宅区的污水排放站 ◆人防工程排水，隧道工程排水 ◆医院、宾馆、公共写字楼污水排放 ◆市政工程、建筑工地污水、雨水排放 ◆农村沼气池、粪池、畜牧业废水排放 ◆城镇雨水、地下水排放 环保设备辅助配套，泥砂排放，污泥回流。 二、潜水排污泵工作原理及结构 1：潜水排污泵工作原理 潜水排污泵主要由潜水电机、水泵、机械密封组成，当电机中通入三相交流电时，电机中的三相绕组产生旋转磁场，使电机转子转动带动叶轮转动，旋转的叶轮对水做功，把水输送出去。 2：潜水排污泵结构 1）1.5-2.2KW 的结构 2）3.0/4.0KW 的结构 3）5.5-22KW 的结构 4）30KW 以上的结构1 5）30KW 以上的结构2 三、安装形式及安装调试注意事项 WQ 型污水污物潜水电泵的安装结构型式有三种：移动式软管安装、固定式自耦安装、固定式钢管安装及干式安装（中大功率潜水排污泵）方式。 对于中小功率（1.5KW—22KW）的污水污物潜水电泵其安装方式可以根据用户的要求选择移动式软管安装、固定式自耦安装、固定式钢管安装其中任一种安装形式。 对于中大功率的污水污物潜水电泵，最好采用固定自耦安装方式，有利于电泵的安装维护检修。 对WQX 型污水污物潜水电泵，采用自耦式安装或固定湿式安装时，可将进水底座（网罩）去除，使电泵进水口悬空。 自耦安装用地脚螺栓为 JB/ZQ4368—88 或 GB799 标准，地脚螺栓实行二次浇注预埋，二次浇注最好采用树脂混凝土。 四、潜水排污泵控制保护系统 电泵控制系统是为水泵的启动和安全运行而专门设置的，其检测装置采用现代传感技术，将现场的多种信号采集到控制装置内进行集中处理，以便实现水泵的安全运行和自动化。 1．对于小功率(1．5KW—4．0KW)的污水污物潜水电泵，采用内装式过热保...
