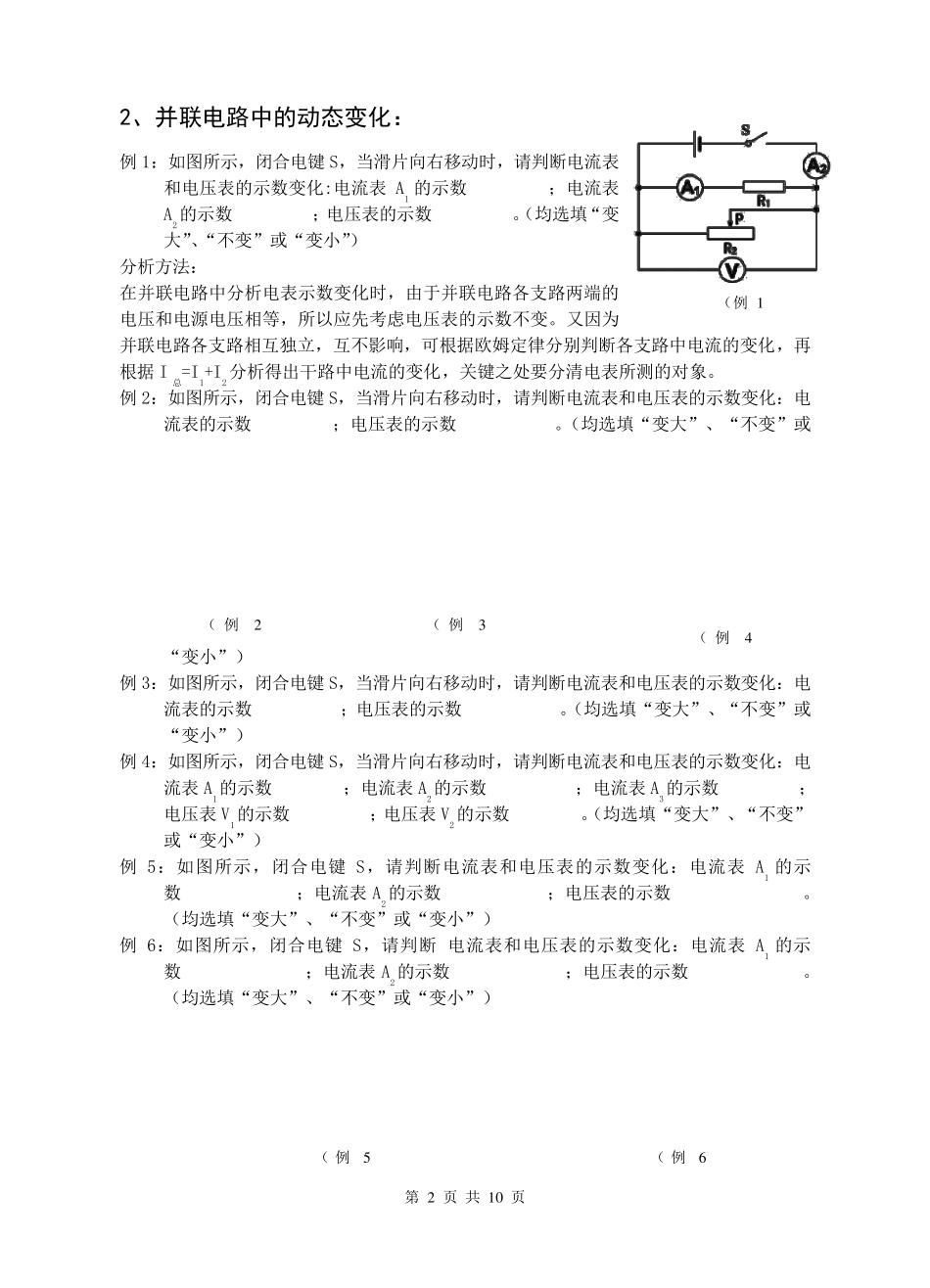

第 1 页 共 1 0 页 电路动态变化 1、串联电路中的动态变化： 例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化: 电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”) 分析方法： 1、先判断电流表、电压表所测的对象； 2、根据滑动变阻器的滑片移动情况及串联电路电阻特点 R总=R1+R2，判断总电阻变化情况； 3、根据 I总=U总/R总，判断电流的变化情况； 4、先根据 U1=I1R1判断定值电阻（小灯泡）两端电压的变化情况； 5、最后根据串联电路电压特点 U总=U1+U2，判断滑动变阻器两端的电压变化情况。 例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”) 例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”) 例4：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”) 例5：如图所示，闭合电键S，请判断电流表和电压表的示数变化:电流表的示数 ；电压表的示数 。(均选填“变大”、“不变”或“变小”) 例6:如图所示,闭合电键S,请判断电流表和电压表的示数变化:电流表的示数_______;电压表的示数________。 (均选填“变大”、“不变”或“变小”) （例1 图） （例2（例3（ 例（ 例5（例6第 2 页 共 1 0 页 2、并联电路中的动态变化： 例1：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化:电流表A1 的示数 ；电流表A2的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”） 分析方法： 在并联电路中分析电表示数变化时，由于并联电路各支路两端的电压和电源电压相等，所以应先考虑电压表的示数不变。又因为并联电路各支路相互独立，互不影响，可根据欧姆定律分别判断各支路中电流的变化，再根据 I总=I1+I2分析得出干路中电流的变化，关键之处要分清电表所测的对象。 例2：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ；电压表的示数 。（均选填“变大”、“不变”或“变小”） 例3：如图所示，闭合电键S，当滑片向右移动时，请判断电流表和电压表的示数变化：电流表的示数 ；电压表的示数...
