初中物理电路故障分析专题练习

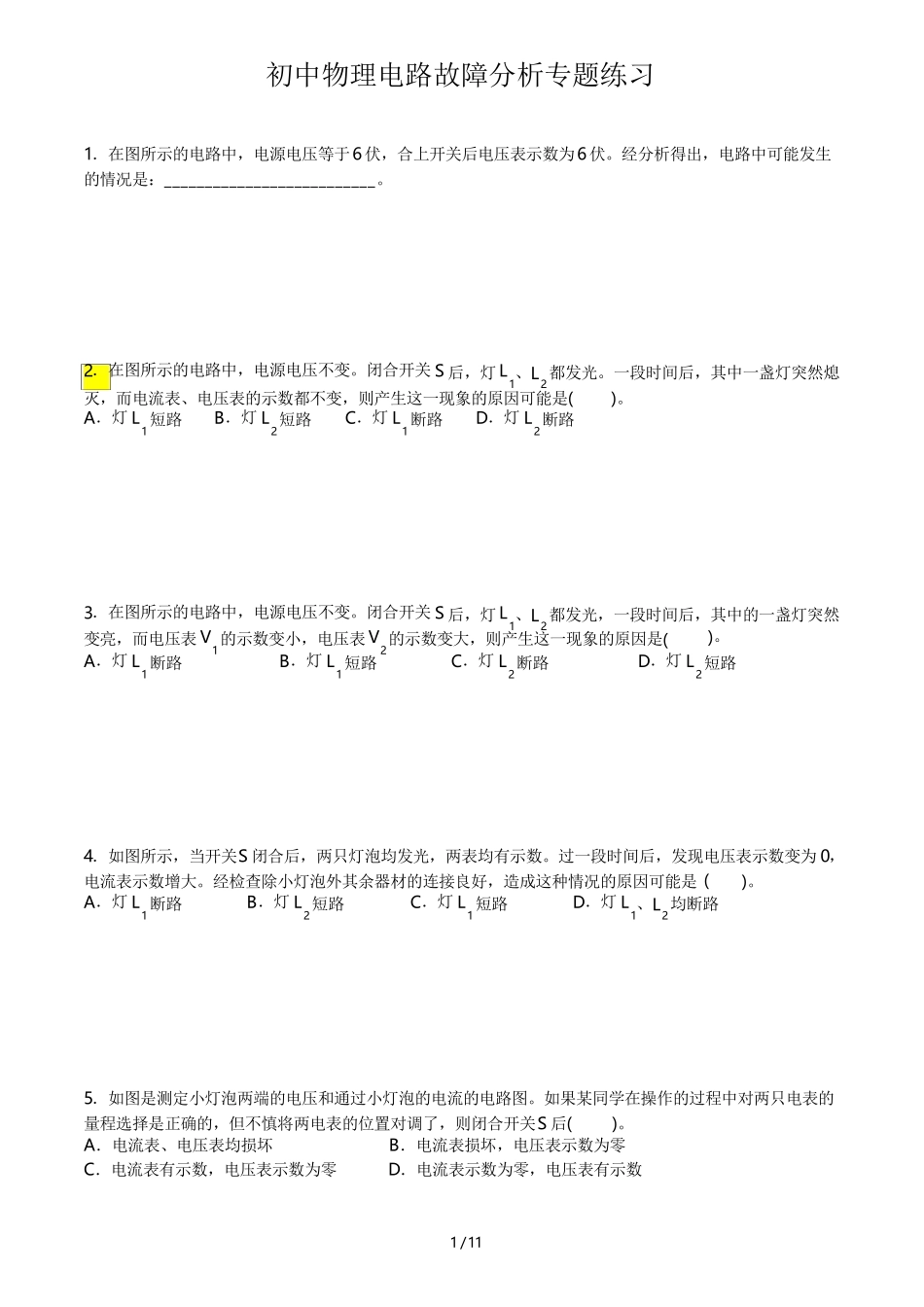

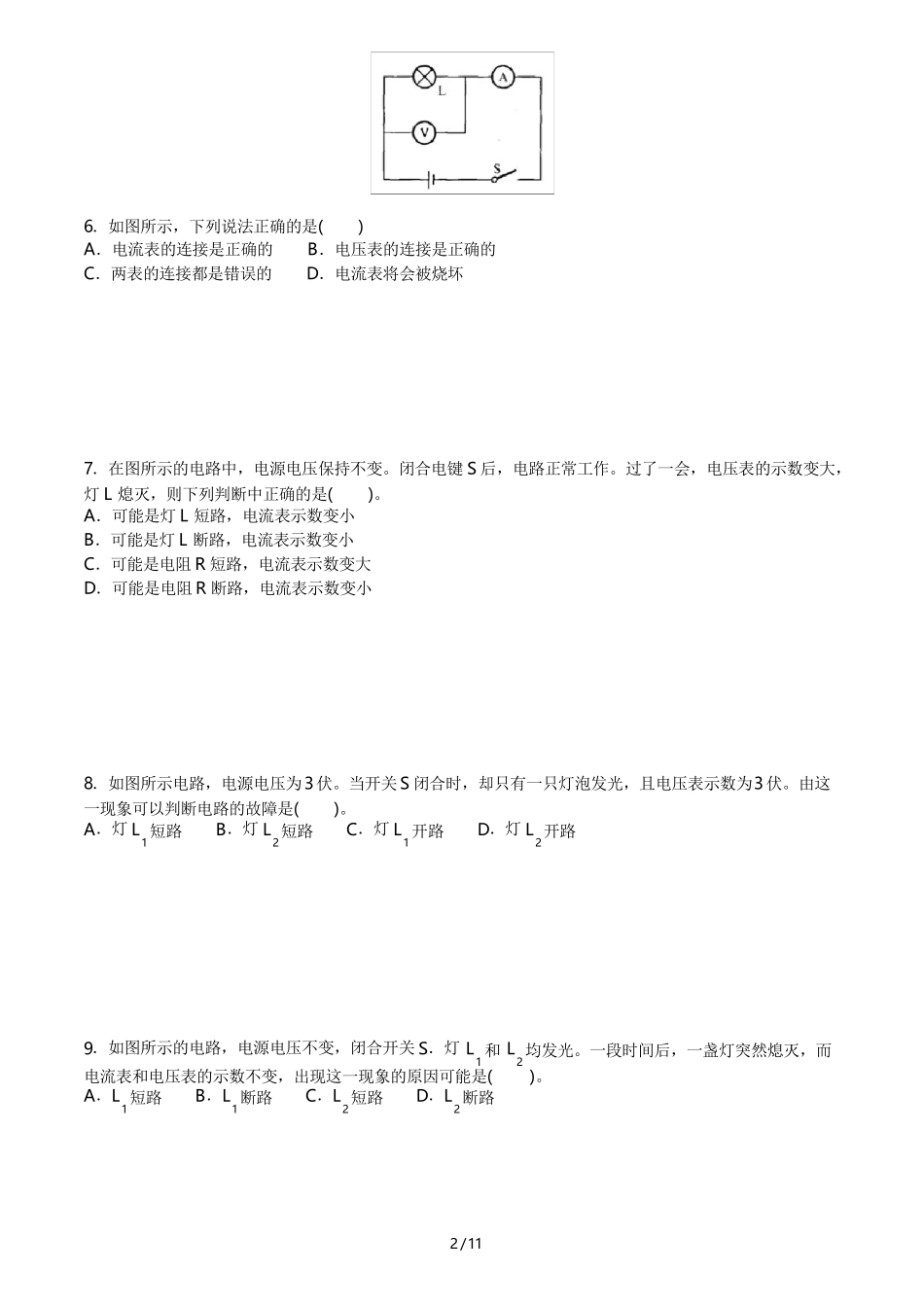

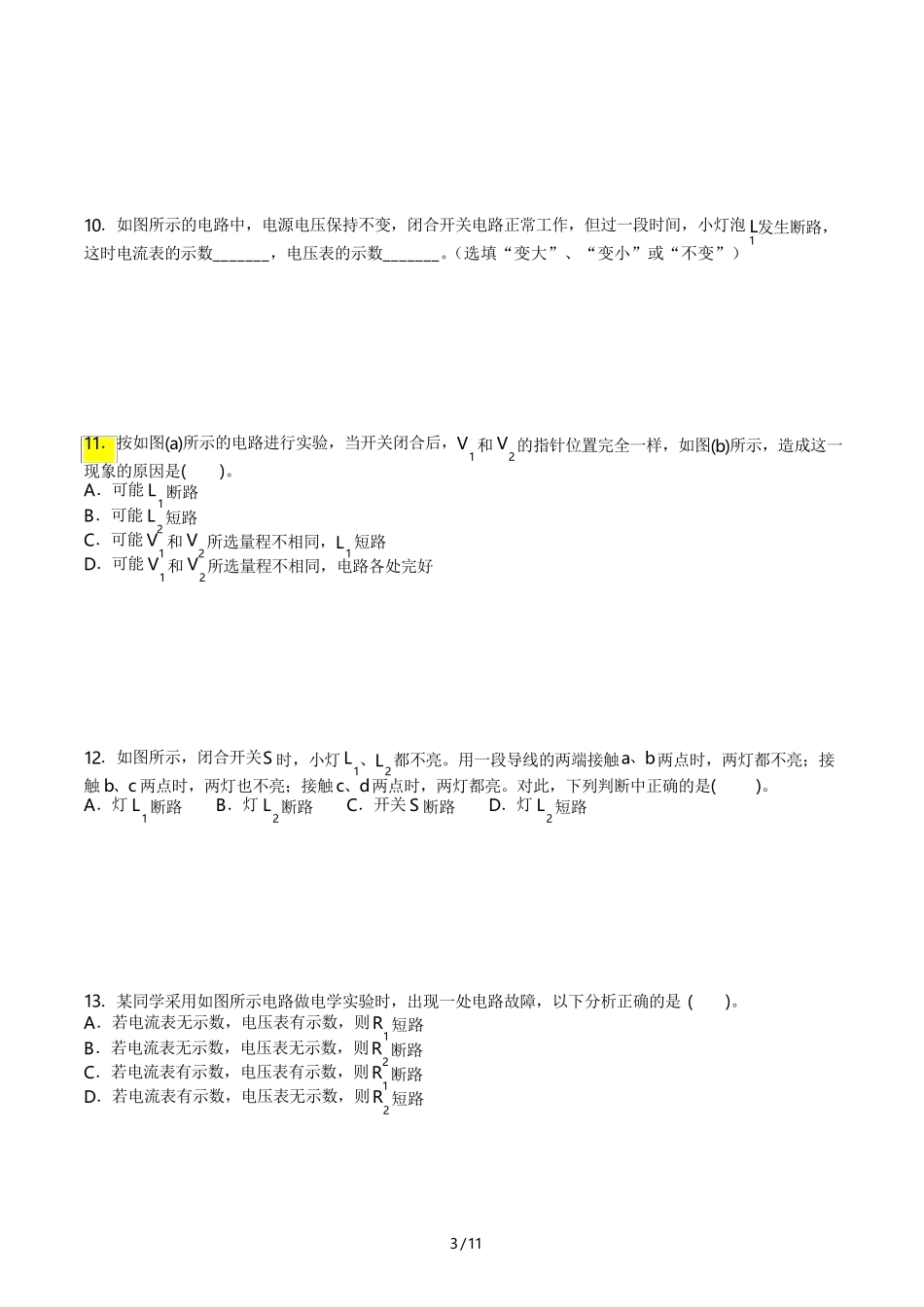

( 初中物理电路故障分析专题练习 1．在图所示的电路中，电源电压等于 6 伏，合上开关后电压表示数为 6 伏。经分析得出，电路中可能发生 的情况是：__________________________。 2．在图所示的电路中，电源电压不变。闭合开关S 后，灯 L1、L2 都发光。一段时间后，其中一盏灯突然熄 灭，而电流表、电压表的示数都不变，则产生这一现象的原因可能是( )。 A．灯 L1 短路 B．灯 L2 短路 C．灯 L1 断路 D．灯 L2 断路 3．在图所示的电路中，电源电压不变。闭合开关S 后，灯 L1、L2 都发光，一段时间后，其中的一盏灯突然 变亮，而电压表 V1 的示数变小，电压表 V2 的示数变大，则产生这一现象的原因是( )。 A．灯 L1 断路 B．灯 L1 短路 C．灯 L2 断路 D．灯 L2 短路 4．如图所示，当开关 S 闭合后，两只灯泡均发光，两表均有示数。过一段时间后，发现电压表示数变为0， 电流表示数增大。经检查除小灯泡外其余器材的连接良好，造成这种情况的原因可能是 )。 A．灯 L1 断路 B．灯 L2 短路 C．灯 L1 短路 D．灯 L1、L2 均断路 5．如图是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的 量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后( )。 A．电流表、电压表均损坏 B．电流表损坏，电压表示数为零 C．电流表有示数，电压表示数为零 D．电流表示数为零，电压表有示数 1 / 11 6．如图所示，下列说法正确的是( ) A．电流表的连接是正确的 B．电压表的连接是正确的 C．两表的连接都是错误的 D．电流表将会被烧坏 7．在图所示的电路中，电源电压保持不变。闭合电键 S 后，电路正常工作。过了一会，电压表的示数变大， 灯 L 熄灭，则下列判断中正确的是( )。 A．可能是灯 L 短路，电流表示数变小 B．可能是灯 L 断路，电流表示数变小 C．可能是电阻 R 短路，电流表示数变大 D．可能是电阻 R 断路，电流表示数变小 8．如图所示电路，电源电压为 3 伏。当开关 S 闭合时，却只有一只灯泡发光，且电压表示数为 3 伏。由这 一现象可以判断电路的故障是( )。 A．灯 L1 短路 B．灯 L2 短路 C．灯 L1 开路 D．灯 L2 开路 9．如图所示的电路，电源电压不变，闭合开关 S．灯 L1 和 L2 均发光。一段时间后，一盏灯突然熄灭，而 电流表和电压表的示数不变，出现这一现象的原...
