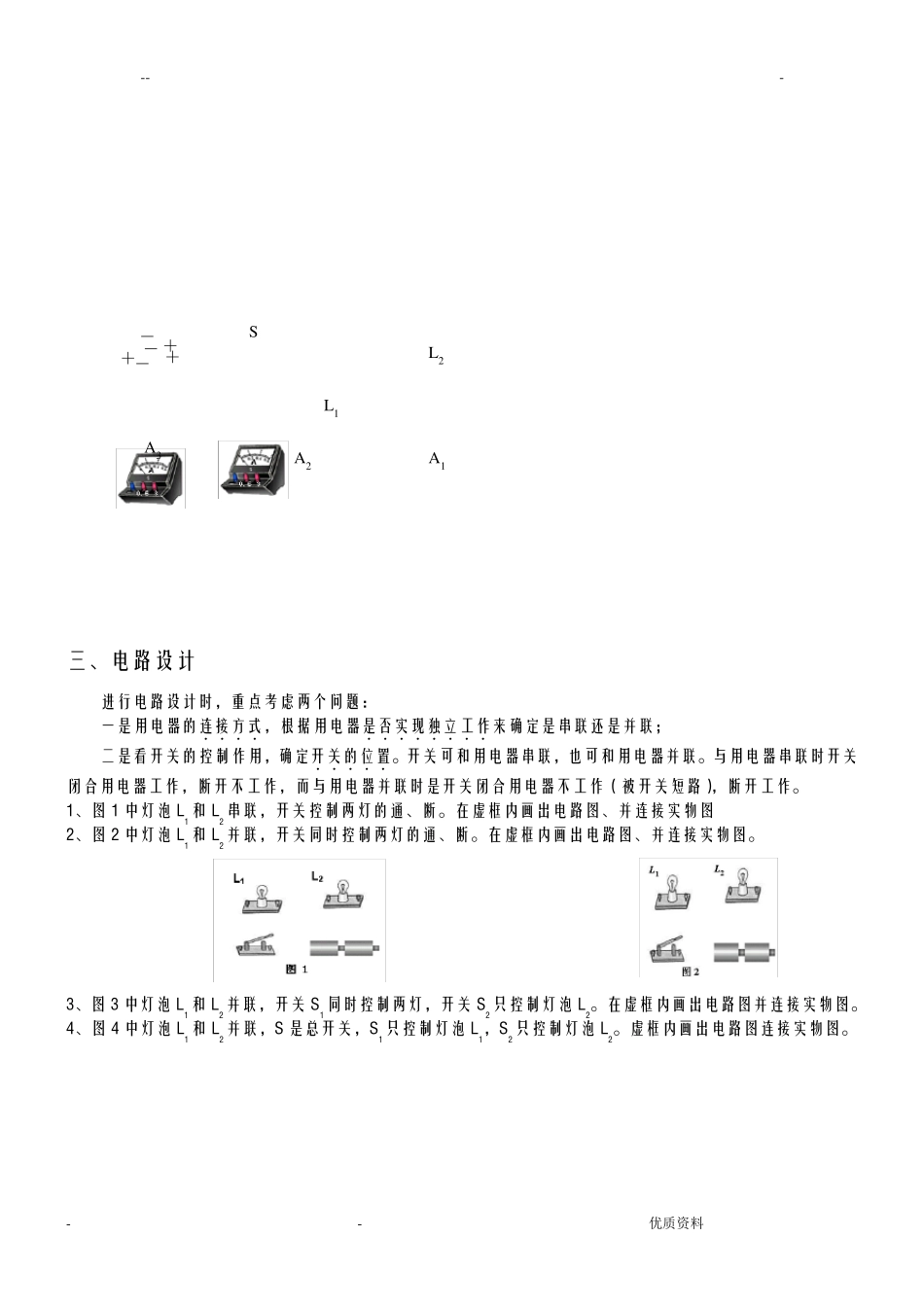

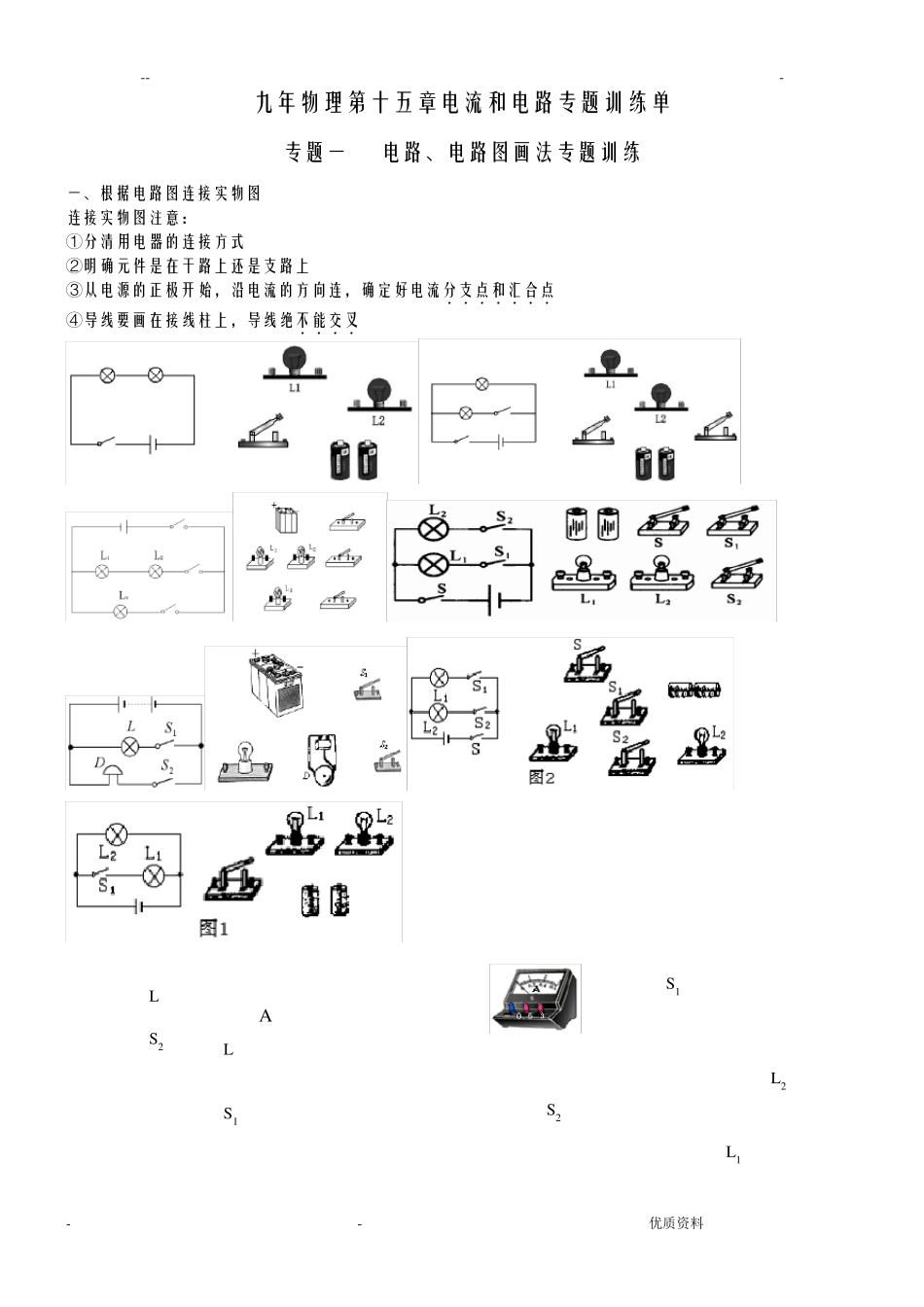

-- - - - 优质资料 九年物理第十五章电流和电路专题训练单 专题一 电路、电路图画法专题训练 一、根据电路图连接实物图 连接实物图注意： ①分清用电器的连接方式 ②明确元件是在干路上还是支路上 ③从电源的正极开始，沿电流的方向连，确定好电流分支点和汇合点．．．．．．． ④导线要画在接线柱上，导线绝不能交叉．．．． A LLS1 S2 S1 S2 L2 L1 -- - - - 优质资料 二、根据实物图，画出相应的电路图 画电路图注意：①电路元件符号用统一规定的符号； ②、画的线应横平竖直，呈长方形； ③、元件符号不要画在拐角处；④、线路要连接到位，不能断点 ＋ － ＋ － ＋ － S L1 L2 A1 A2 -- - - - 优质资料 三、电路设计 进行电路设计时，重点考虑两个问题： 一是用电器的连．接方式．．．，根据用电器是否．．实现独．．．立工作．．．来确定是串联还是并联； 二是看开关的控制作用，确定开关．．的位置．．．。开关可和用电器串联，也可和用电器并联。与用电器串联时开关闭合用电器工作，断开不工作，而与用电器并联时是开关闭合用电器不工作（被开关短路），断开工作。 1、图 1 中灯泡 L1和 L2串联，开关控制两灯的通、断。在虚框内画出电路图、并连接实物图 2、图 2 中灯泡 L1和 L2并联，开关同时控制两灯的通、断。在虚框内画出电路图、并连接实物图。 3、图 3 中灯泡 L1和 L2并联，开关 S1同时控制两灯，开关 S2只控制灯泡 L2。在虚框内画出电路图并连接实物图。 4、图 4 中灯泡 L1和 L2并联，S 是总开关，S1只控制灯泡 L1，S2只控制灯泡 L2。虚框内画出电路图连接实物图。 ＋ － ＋ － ＋ － L1 L2 A1 A2 A3 S -- - - - 优质资料 5、图 5 中灯泡 L1和 L2并联，S 是总开关，S1只控制灯泡 L1，S2只控制灯泡 L2。虚框内画出电路图连接实物图。 6、在图 14 中灯泡 L1和 L2并联， S 是总开关， S1只控制灯泡 L1， S2只控制灯泡 L2。并画出电路图。 7、图 7、图 8、图 9、图 10、图 11、图 12 中两灯并联，S 是总开关，S1只控制灯泡 L1，请画出电路图，并将所缺的导线补上。 8、图 6 中三个灯泡并联，S 是总开关，S1只控制灯泡 L1， S2只控制灯泡 L2。画出电路图、并连接实物图。 9、在图 13 中只接通开关 S 时，两灯都亮，同时接通 S 和 S1时，L1亮，L2不亮。并画出电路图 图 6 10、用所给的元件，...
