初中物理自主招生复习专题(电学一)

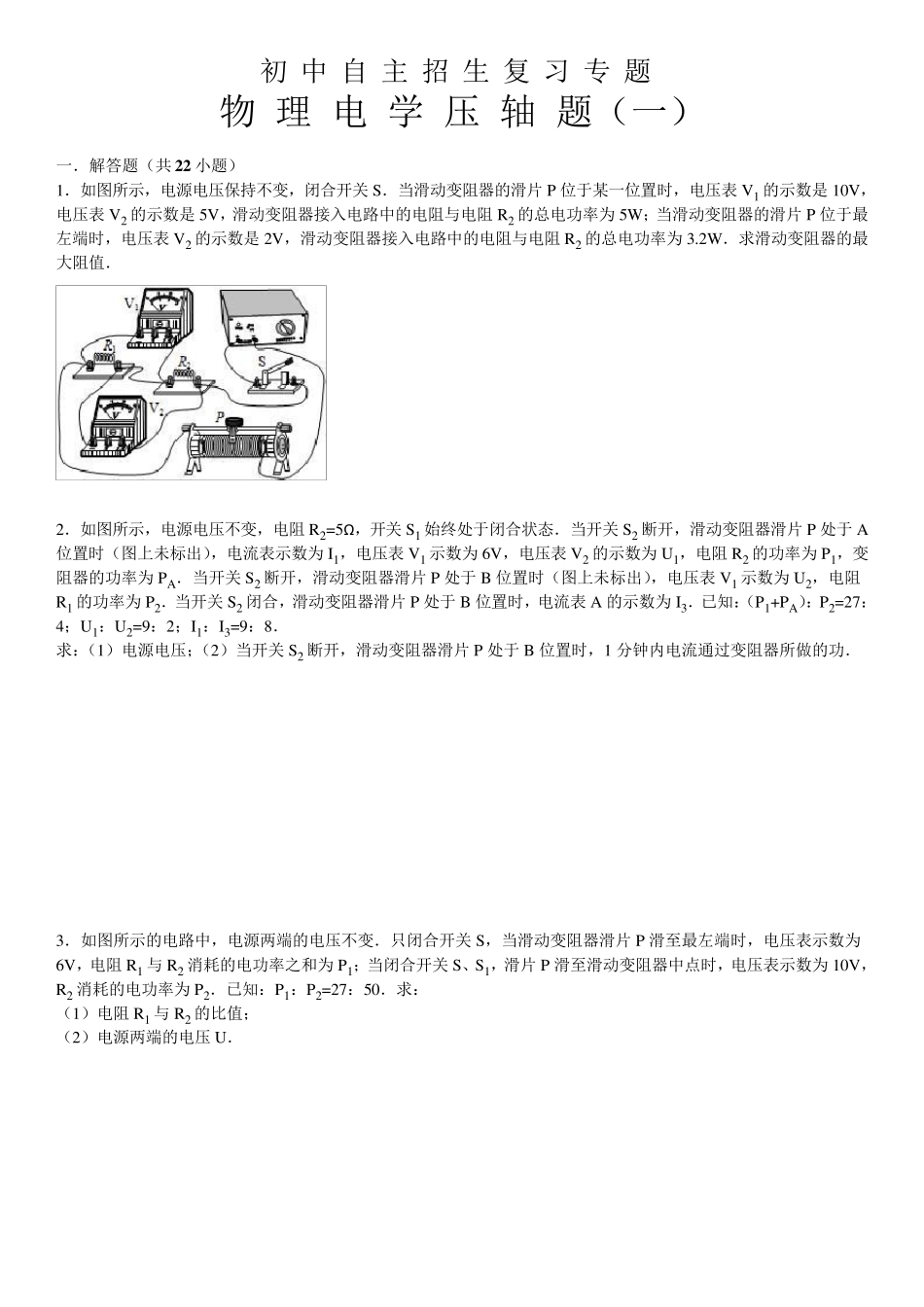

初中自主招生复习专题 物 理 电 学 压 轴 题（一） 一．解答题（共2 2 小题） 1．如图所示，电源电压保持不变，闭合开关S．当滑动变阻器的滑片P 位于某一位置时，电压表V1 的示数是10V，电压表V2 的示数是5V，滑动变阻器接入电路中的电阻与电阻R2 的总电功率为5W ；当滑动变阻器的滑片P 位于最左端时，电压表V2 的示数是2V，滑动变阻器接入电路中的电阻与电阻R2 的总电功率为3.2W ．求滑动变阻器的最大阻值． 2．如图所示，电源电压不变，电阻R2=5Ω ，开关S1 始终处于闭合状态．当开关S2 断开，滑动变阻器滑片P 处于A位置时（图上未标出），电流表示数为I1，电压表V1 示数为6V，电压表V2 的示数为U1，电阻R2 的功率为P1，变阻器的功率为PA．当开关S2 断开，滑动变阻器滑片P 处于B 位置时（图上未标出），电压表V1 示数为U2，电阻R1 的功率为P2．当开关S2 闭合，滑动变阻器滑片P 处于B 位置时，电流表A 的示数为I3．已知：（P1+PA）：P2=27：4；U1：U2=9：2；I1：I3=9：8． 求：（1）电源电压；（2）当开关S2 断开，滑动变阻器滑片P 处于B 位置时，1 分钟内电流通过变阻器所做的功． 3．如图所示的电路中，电源两端的电压不变．只闭合开关S，当滑动变阻器滑片P 滑至最左端时，电压表示数为6V，电阻R1 与R2 消耗的电功率之和为P1；当闭合开关S、S1，滑片P 滑至滑动变阻器中点时，电压表示数为10V，R2 消耗的电功率为P2．已知：P1：P2=27：50．求： （1）电阻R1 与R2 的比值； （2）电源两端的电压U． 菁优网 www.jyeoo.com 2 4．如图所示，电源两端电压不变，电阻R1 的阻值为4Ω．闭合开关S，当滑动变阻器的滑片P 位于左端时，电流表的示数为I1，电压表V1 的示数为U1，变阻器的功率为P1，R2 的电功率为1W．当滑动变阻器的滑片P 位于中点时，电流表的示数为I2，电压表V2 的示数为U2，变阻器的功率为P2．已知：U1=U2，P1：P2=8：9．求： （1）电流表的两次示数之比I1：I2； （2）电阻R2 的阻值； （3）移动滑动变阻器的滑片，电路所消耗的最大电功率P最大． 5．如图所示，电源电压一定，R1 和R2 为两个未知阻值的定值电阻，R 是滑动变阻器，闭合开关S1、S2 后，R1 消耗的实际电功率P1 为0.36W；闭合开关S1、断开S2，滑动变阻器的滑片P 移到最右端时，R1 消耗的实际电功率为P1´，P1：P1´=9：1，此时电流表读数为0.2A，电压表V1、V2 的读数分别为U1 和U2，U1：U2=7：2...
