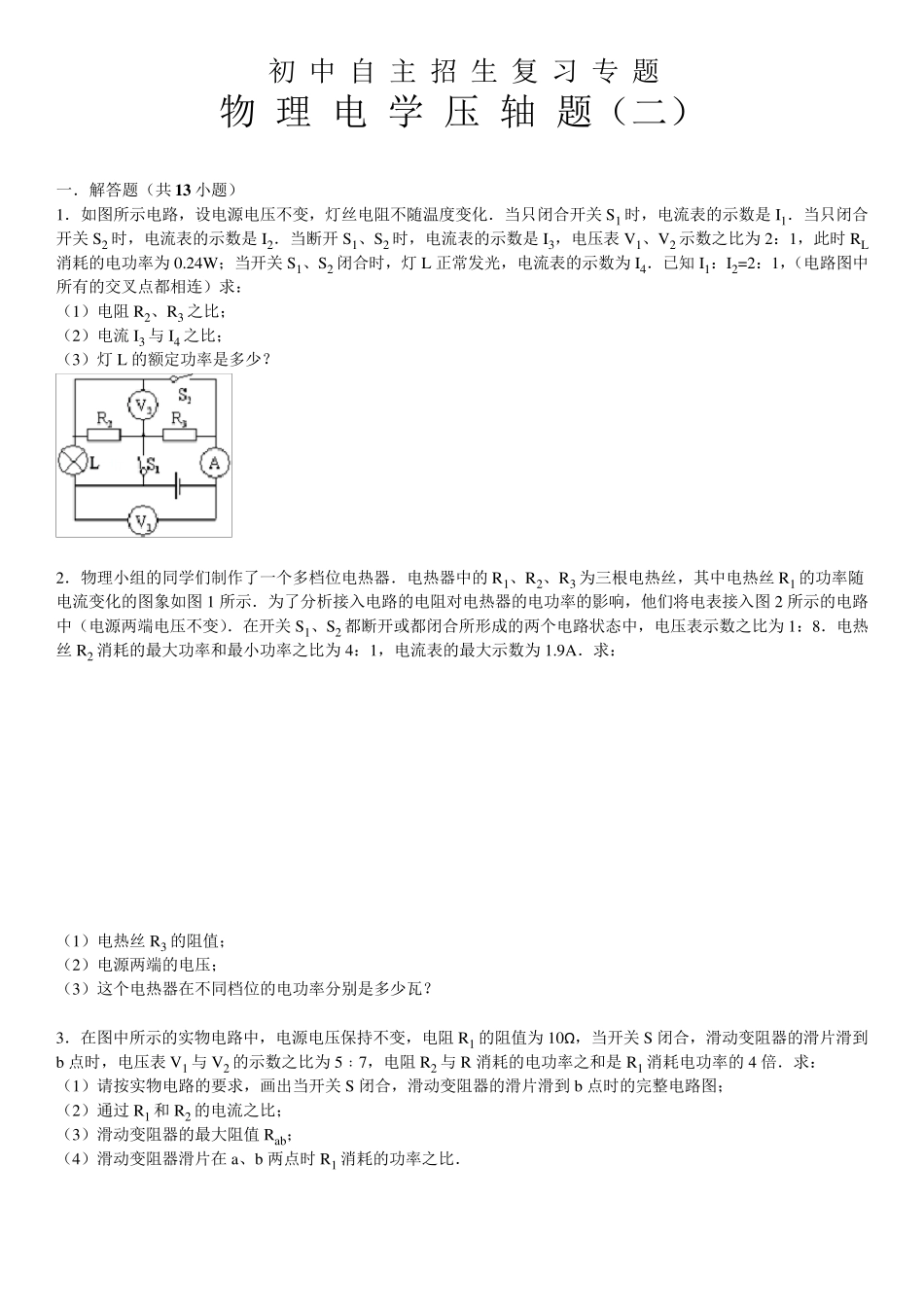

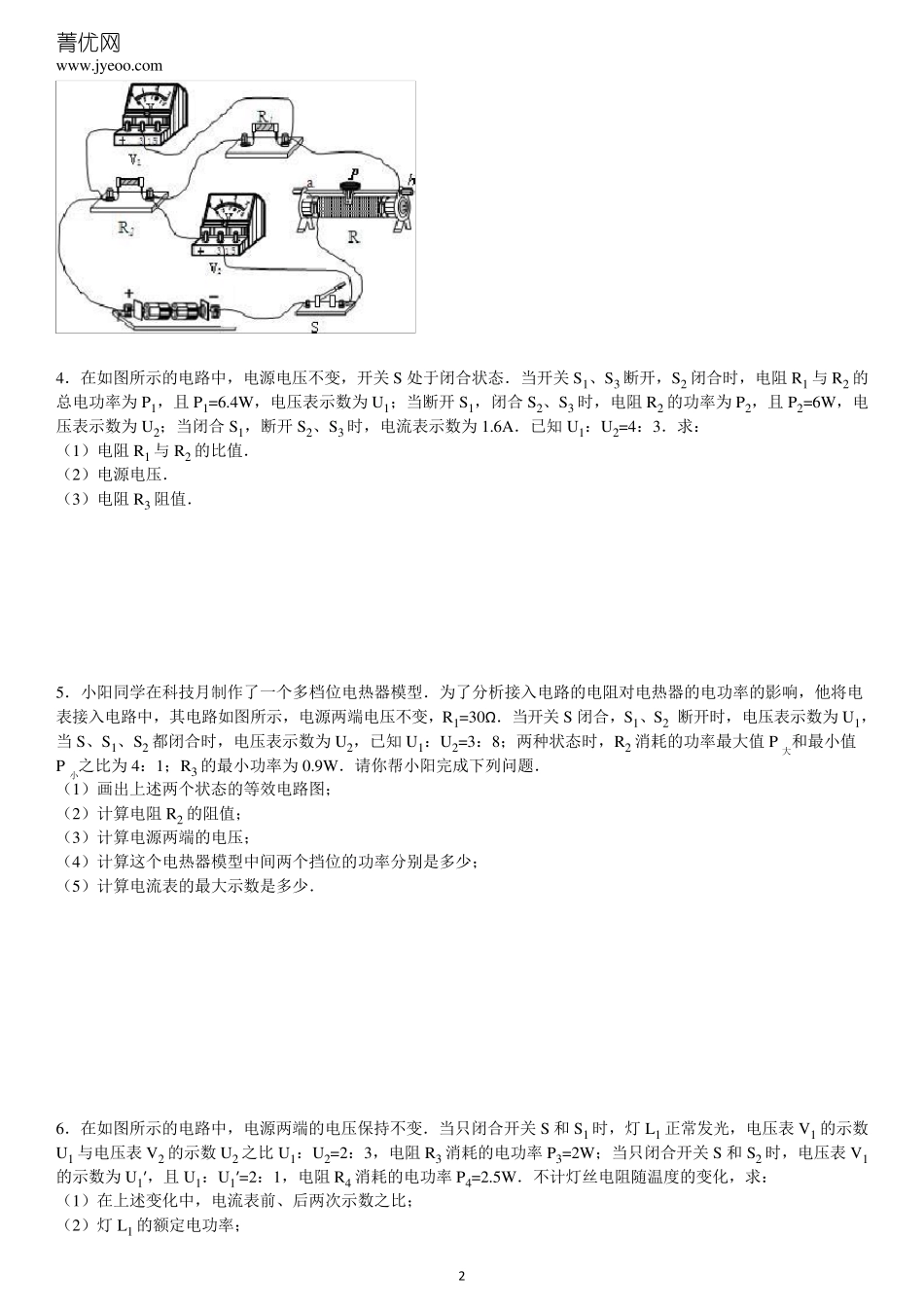

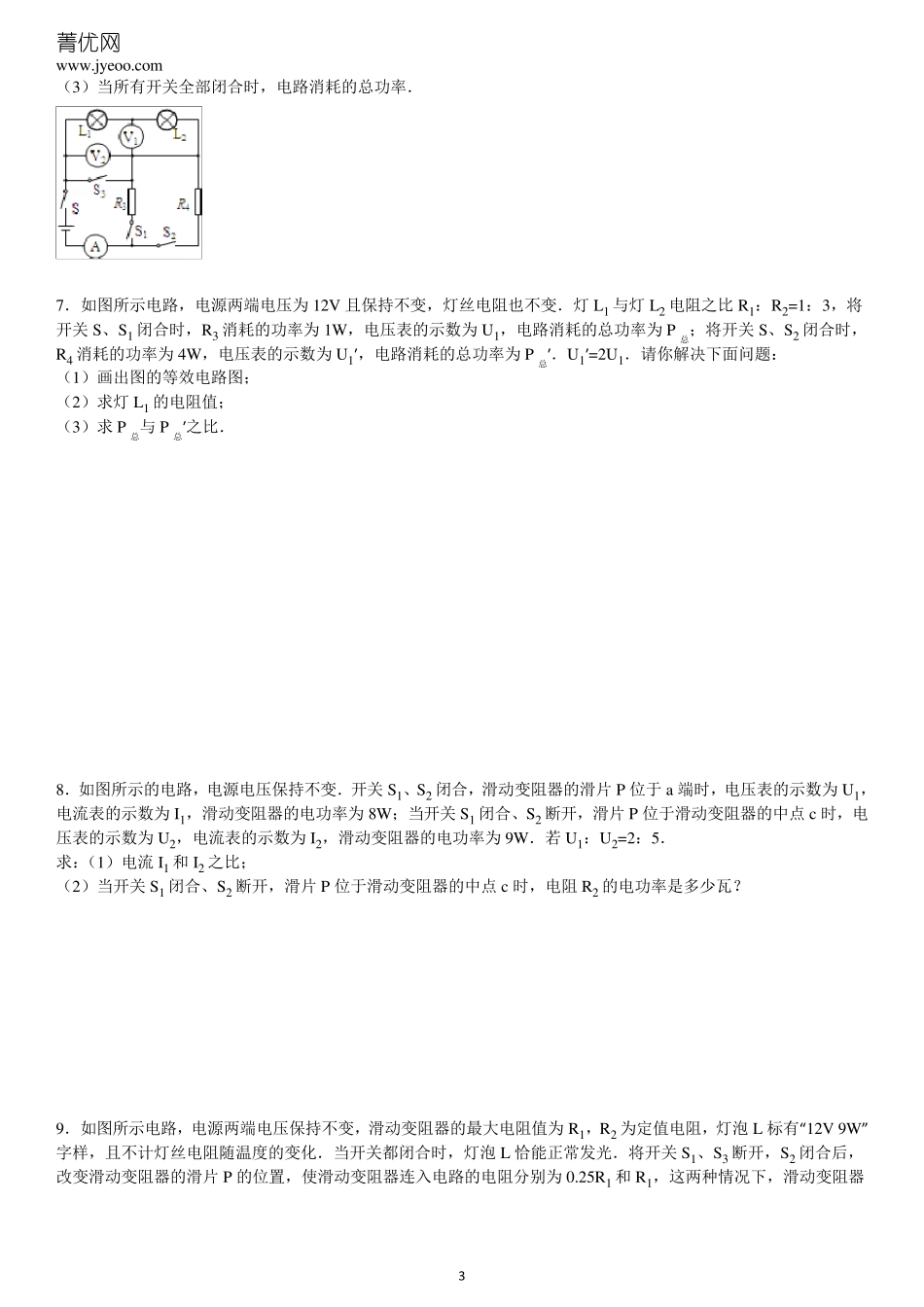

初中自主招生复习专题 物 理 电 学 压 轴 题（二） 一．解答题（共1 3 小题） 1．如图所示电路，设电源电压不变，灯丝电阻不随温度变化．当只闭合开关S1 时，电流表的示数是I1．当只闭合开关S2 时，电流表的示数是I2．当断开S1、S2 时，电流表的示数是I3，电压表V1、V2 示数之比为 2：1，此时RL消耗的电功率为 0.24W；当开关S1、S2 闭合时，灯L 正常发光，电流表的示数为 I4．已知 I1：I2=2：1，（电路图中所有的交叉点都相连）求： （1）电阻R2、R3 之比； （2）电流I3 与 I4 之比； （3）灯L 的额定功率是多少？ 2．物理小组的同学们制作了一个多档位电热器．电热器中的R1、R2、R3 为三根电热丝，其中电热丝R1 的功率随电流变化的图象如图1 所示．为了分析接入电路的电阻对电热器的电功率的影响，他们将电表接入图2 所示的电路中（电源两端电压不变）．在开关S1、S2 都断开或都闭合所形成的两个电路状态中，电压表示数之比为 1：8．电热丝R2 消耗的最大功率和最小功率之比为 4：1，电流表的最大示数为 1.9A．求： （1）电热丝R3 的阻值； （2）电源两端的电压； （3）这个电热器在不同档位的电功率分别是多少瓦？ 3．在图中所示的实物电路中，电源电压保持不变，电阻R1 的阻值为 10Ω ，当开关S 闭合，滑动变阻器的滑片滑到b 点时，电压表V1 与 V2 的示数之比为 5﹕7，电阻R2 与 R 消耗的电功率之和是R1 消耗电功率的4 倍．求： （1）请按实物电路的要求，画出当开关S 闭合，滑动变阻器的滑片滑到 b 点时的完整电路图； （2）通过 R1 和 R2 的电流之比； （3）滑动变阻器的最大阻值 Rab； （4）滑动变阻器滑片在 a、b 两点时R1 消耗的功率之比． 菁优网 www.jyeoo.com 2 4．在如图所示的电路中，电源电压不变，开关S 处于闭合状态．当开关S1、S3 断开，S2 闭合时，电阻 R1 与 R2 的总电功率为 P1，且 P1=6.4W，电压表示数为 U1；当断开S1，闭合S2、S3 时，电阻 R2 的功率为 P2，且 P2=6W，电压表示数为 U2；当闭合S1，断开S2、S3 时，电流表示数为 1.6A．已知 U1：U2=4：3．求： （1）电阻 R1 与 R2 的比值． （2）电源电压． （3）电阻 R3 阻值． 5．小阳同学在科技月制作了一个多档位电热器模型．为了分析接入电路的电阻对电热器的电功率的影响，他将电表接入电路中，其电路如图所示，电源两端电压不变，R1=30Ω．当开关S 闭合，...
