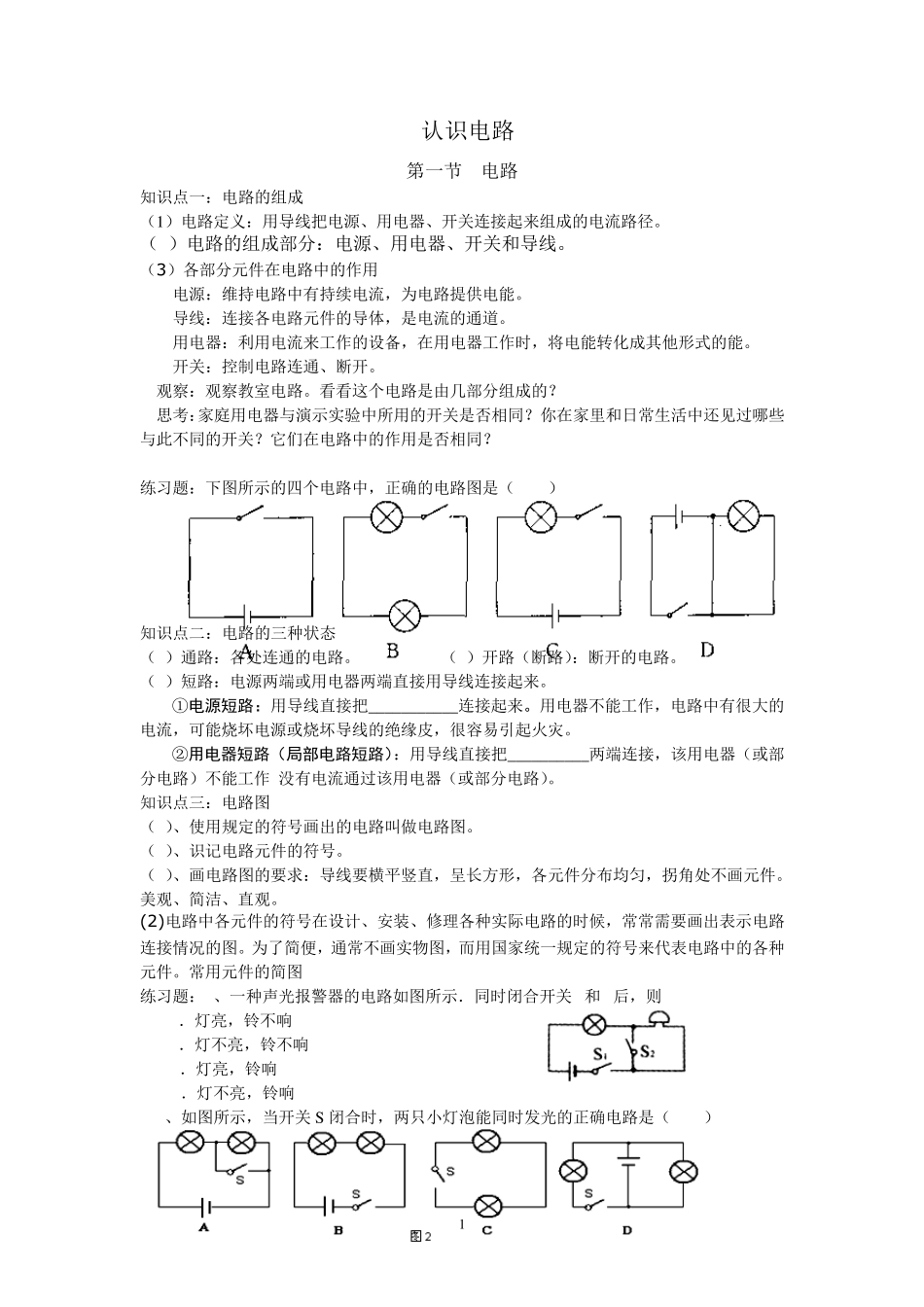

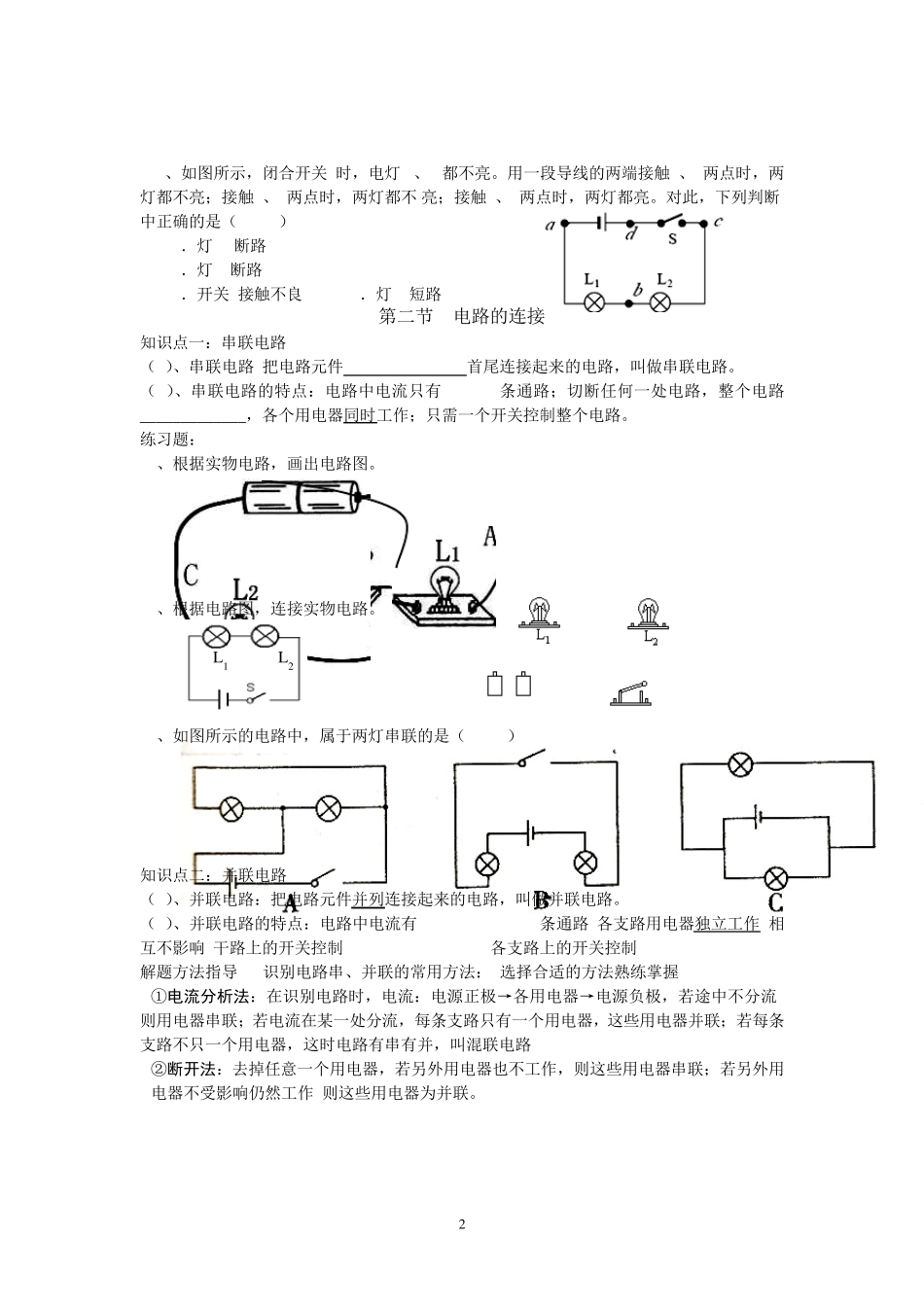

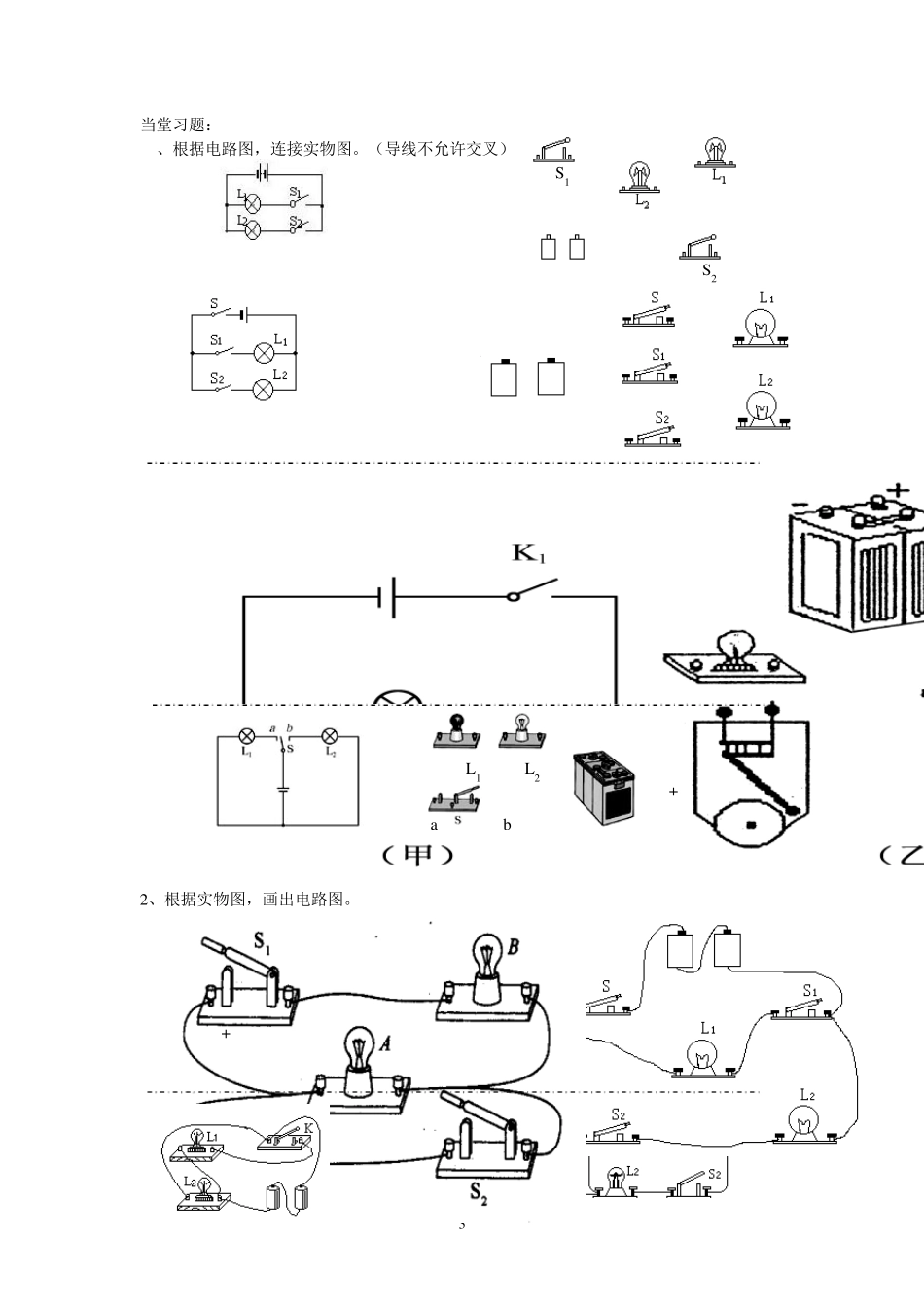

1 认识电路 第一节 电路 知识点一：电路的组成 （1）电路定义：用导线把电源、用电器、开关连接起来组成的电流路径。 （2）电路的组成部分：电源、用电器、开关和导线。 （3）各部分元件在电路中的作用 电源：维持电路中有持续电流，为电路提供电能。 导线：连接各电路元件的导体，是电流的通道。 用电器：利用电流来工作的设备，在用电器工作时，将电能转化成其他形式的能。 开关：控制电路连通、断开。 观察：观察教室电路。看看这个电路是由几部分组成的？ 思考：家庭用电器与演示实验中所用的开关是否相同？你在家里和日常生活中还见过哪些与此不同的开关？它们在电路中的作用是否相同？ 练习题：下图所示的四个电路中，正确的电路图是（ ） 知识点二：电路的三种状态 （1）通路：各处连通的电路。 （2）开路（断路）：断开的电路。 （3）短路：电源两端或用电器两端直接用导线连接起来。 ①电源短路：用导线直接把___________连接起来。用电器不能工作，电路中有很大的电流，可能烧坏电源或烧坏导线的绝缘皮，很容易引起火灾。 ②用电器短路（局部电路短路）：用导线直接把__________两端连接，该用电器（或部分电路）不能工作,没有电流通过该用电器（或部分电路）。 知识点三：电路图 （1）、使用规定的符号画出的电路叫做电路图。 （2）、识记电路元件的符号。 （3）、画电路图的要求：导线要横平竖直，呈长方形，各元件分布均匀，拐角处不画元件。美观、简洁、直观。 (2)电路中各元件的符号在设计、安装、修理各种实际电路的时候，常常需要画出表示电路连接情况的图。为了简便，通常不画实物图，而用国家统一规定的符号来代表电路中的各种元件。常用元件的简图 练习题：1、一种声光报警器的电路如图所示．同时闭合开关S1和S2后，则( ) A．灯亮，铃不响 B．灯不亮，铃不响 C．灯亮，铃响 D．灯不亮，铃响 2、如图所示，当开关S 闭合时，两只小灯泡能同时发光的正确电路是（ ） 2 3、如图所示，闭合开关S时，电灯L1、L2都不亮。用一段导线的两端接触a、b两点时，两灯都不亮；接触b、c两点时，两灯都不 亮；接触c、d两点时，两灯都亮。对此，下列判断中正确的是（ ） A．灯L1 断路 B．灯L2 断路 C．开关S接触不良 D．灯L2 短路 第二节 电路的连接 知识点一：串联电路 （1）、串联电路:把电路元件_______________首尾连接起来的电路，叫做串联电路。 （2）、串联电路的特点：电路中电流只...
