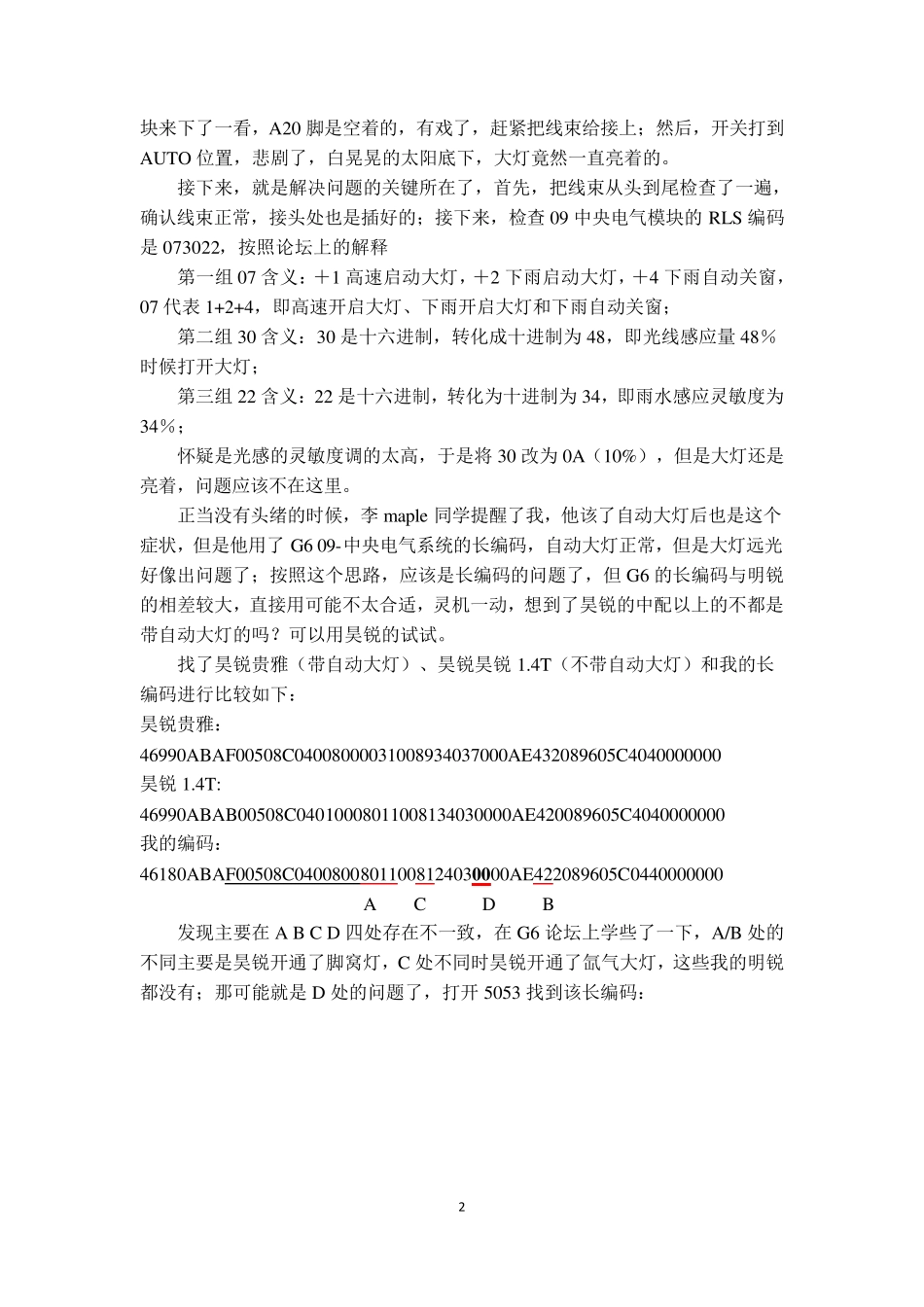

利用10款明锐原车的光感开通自动大灯_第2页
2/9

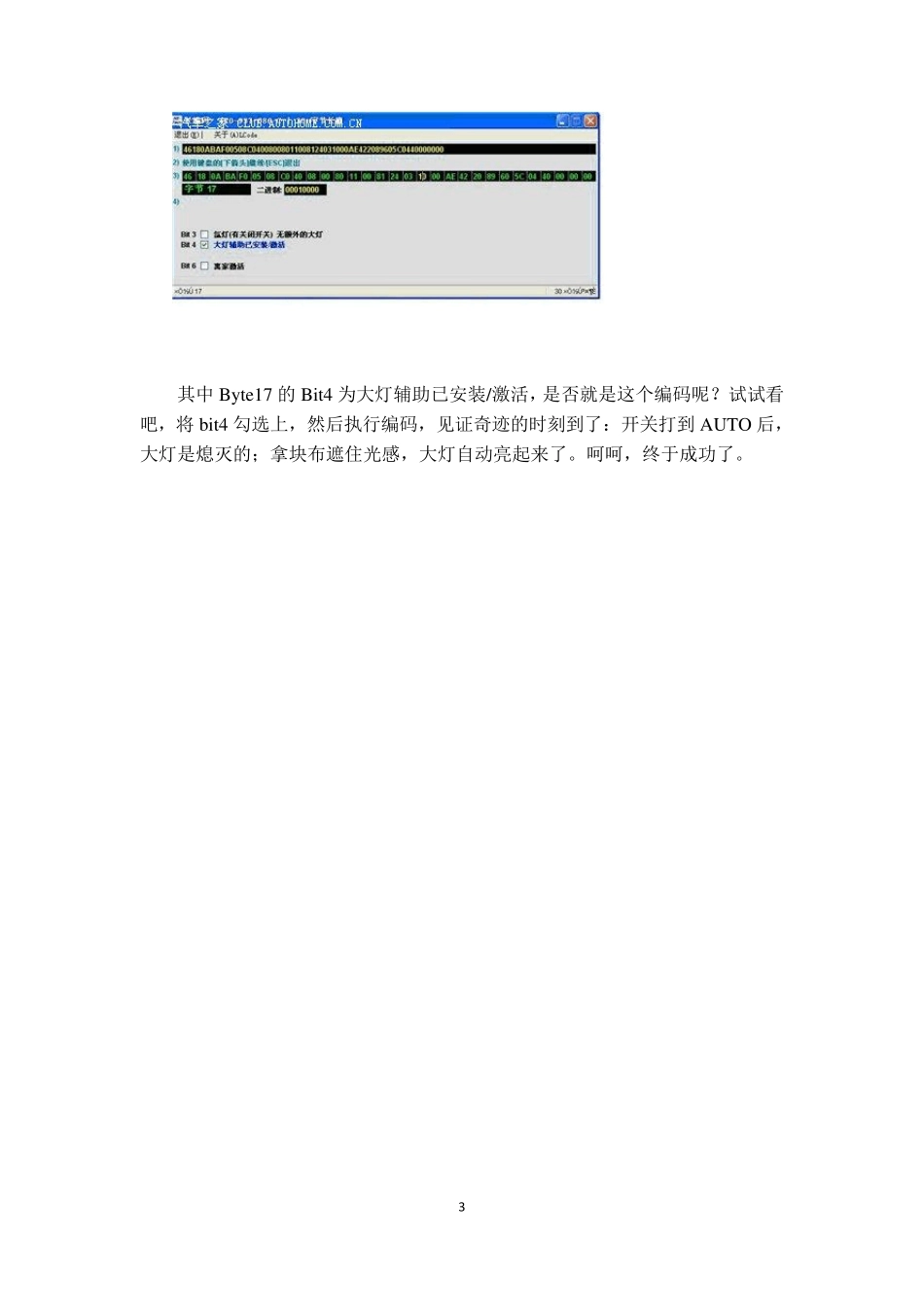

利用10款明锐原车的光感开通自动大灯_第3页
3/9
1 下面4个帖子总结的方案: 1. 自动大灯开关上的2 脚接J519 控制器的A20。 2. 然后用5053设置一下,把长编码Byte17 的Bit4 为大灯辅助已安装/激活打钩。 3. 09 中央电气模块的RLS 编码是3组16 进制的两位数,前两位设为04(只开通雨天关窗);中间两位光感设为28(十进制为40%);雨感设为22(十进制为34%)。 帖子1:利用10款明锐原车的光感开通自动大灯 自从我的10 款逸俊到手后,心里总是想着要把自动大灯折腾出来,毕竟是自带了光感/雨感的,有了自动雨刷,那么自动大灯肯定不成问题,充分利用资源嘛。于是,开始准备工具,淘宝上买好了镀铬自动大灯开关、线束和 5053 908.1。东西到手后,问题来了,新明锐的J519 只有A、B、C 三个模块了,那么以前接到J519 E14 的线束应该接新的J519 的那里呢?网上找不到新明锐的电路图,只好用G6 的代替了,但愿接线方式是一样的。 G6 大灯开关的第 2 脚连线到J519 的A20,如下图红色线条所示: 于是,赶紧去拆车吧(这里要谢谢我的同事 zeewing,为了帮我拆模块,手上竟然挂彩了,呵呵;拆车过程较为繁琐,也没有拍照片了),把J519 的A 模2 块来下了一看,A20 脚是空着的,有戏了,赶紧把线束给接上;然后,开关打到AUTO 位置,悲剧了,白晃晃的太阳底下,大灯竟然一直亮着的。 接下来,就是解决问题的关键所在了,首先,把线束从头到尾检查了一遍,确认线束正常,接头处也是插好的;接下来,检查09 中央电气模块的RLS 编码是073022,按照论坛上的解释: 第一组07 含义:+1 高速启动大灯,+2 下雨启动大灯,+4 下雨自动关窗,07 代表1+2+4,即高速开启大灯、下雨开启大灯和下雨自动关窗; 第二组30 含义:30 是十六进制,转化成十进制为 48,即光线感应量 48%时候打开大灯; 第三组22 含义:22 是十六进制,转化为十进制为 34,即雨水感应灵敏度为34%; 怀疑是光感的灵敏度调的太高,于是将 30 改为 0A(10%),但是大灯还是亮着,问题应该不在这里。 正当没有头绪的时候,李 maple 同学提醒了我,他该了自动大灯后也是这个症状,但是他用了G6 09-中央电气系统的长编码,自动大灯正常,但是大灯远光好像出问题了;按照这个思路,应该是长编码的问题了,但 G6 的长编码与明锐的相差较大,直接用可能不太合适,灵机一动,想到了昊锐的中配以上的不都是带自动大灯的吗?可以用昊锐的试试。 找了昊锐贵雅(带自动大灯)、昊锐昊锐 1....
