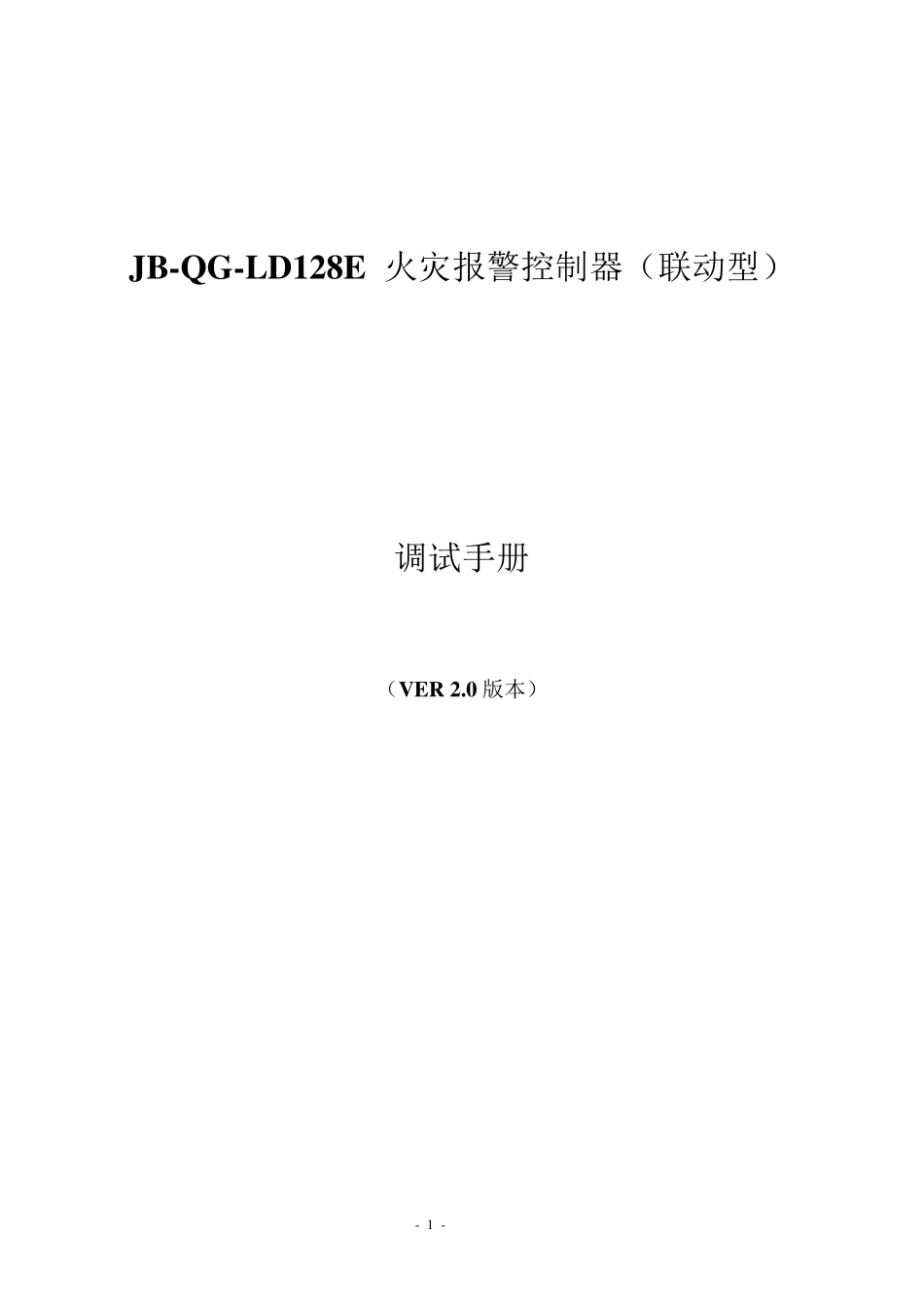

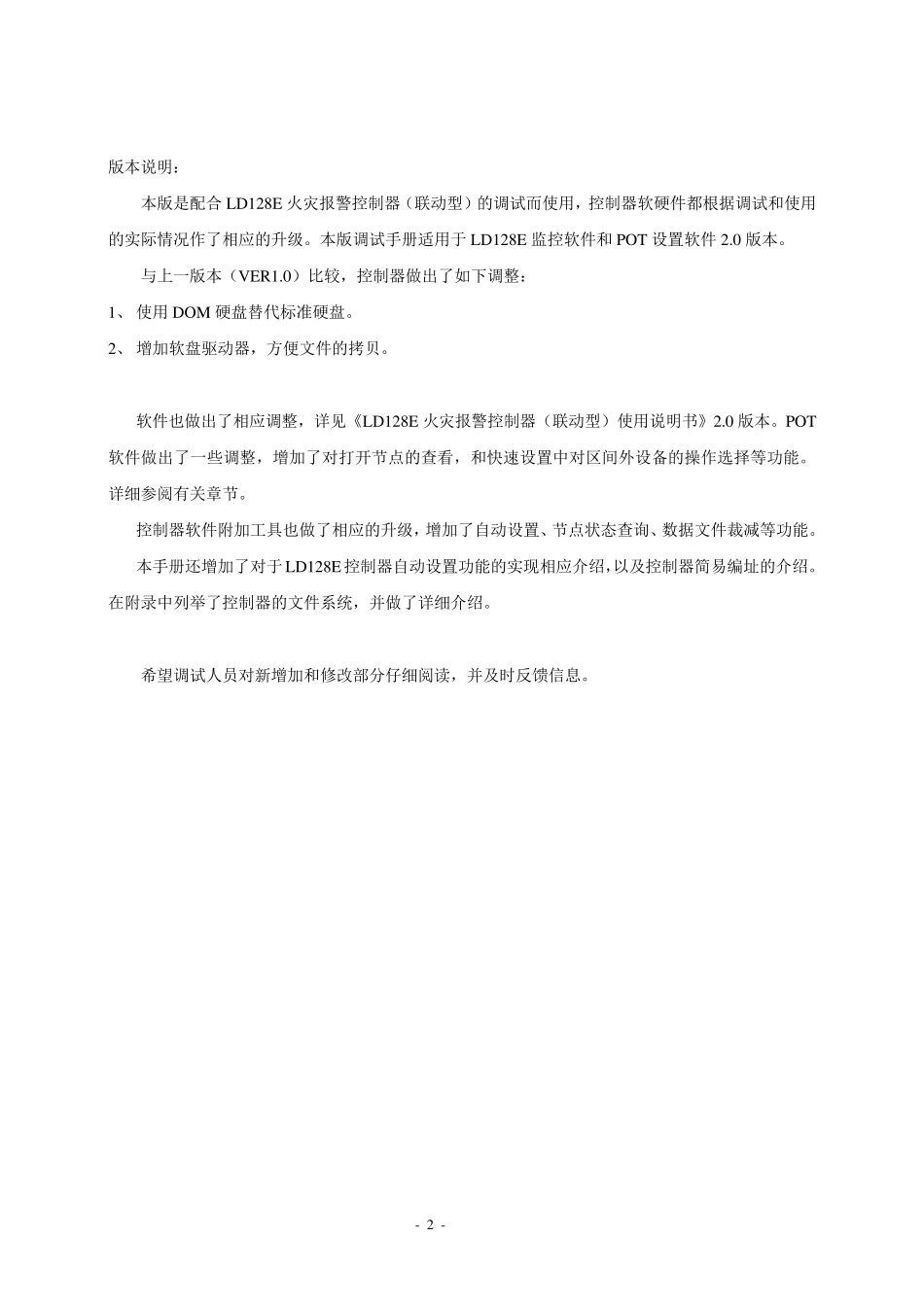

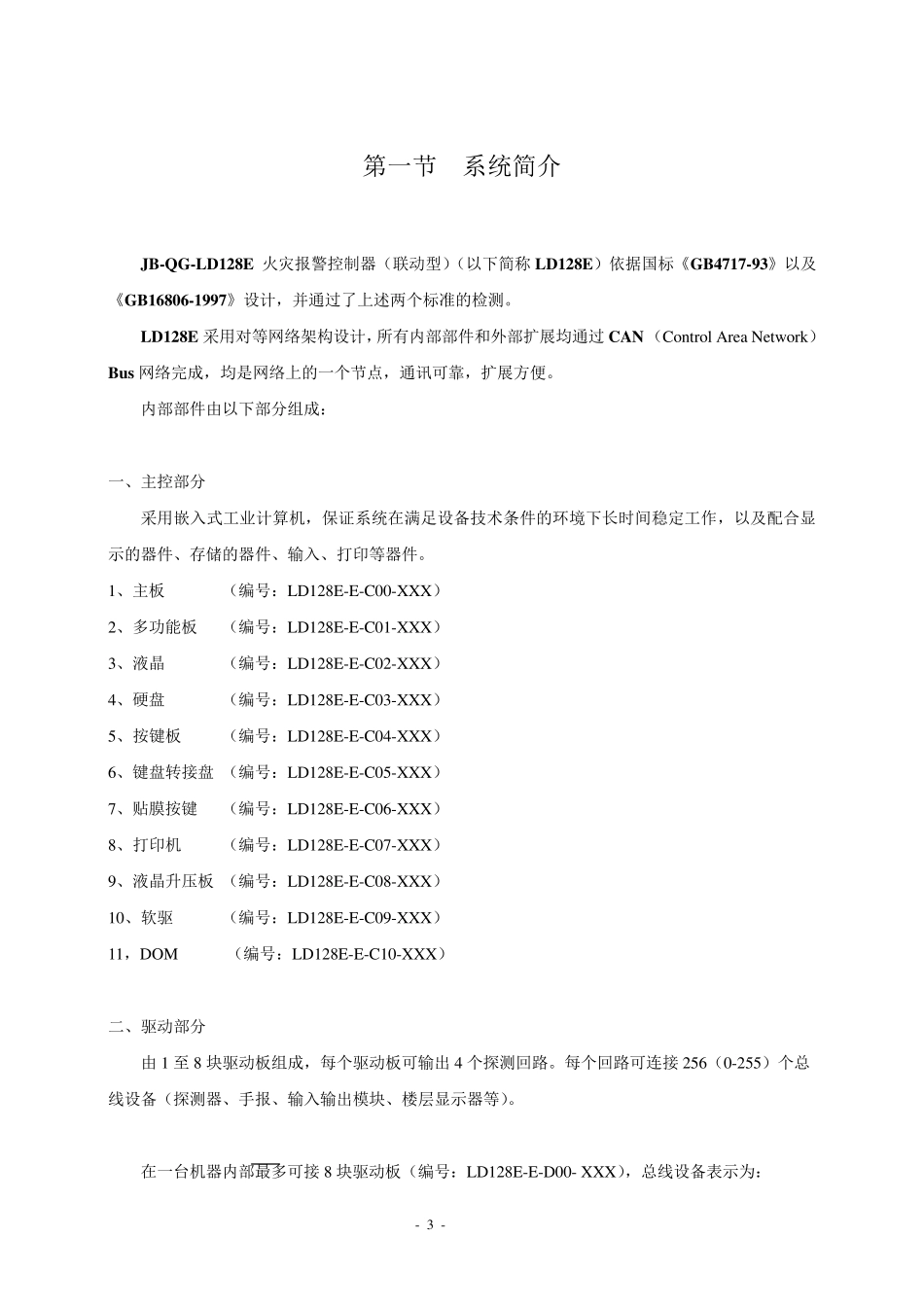

- 1 - JB-QG-LD128E 火灾报警控制器(联动型) 调试手册 (VER 2.0 版本) - 2 - 版本说明: 本版是配合LD128E 火灾报警控制器(联动型)的调试而使用,控制器软硬件都根据调试和使用的实际情况作了相应的升级。本版调试手册适用于LD128E 监控软件和POT 设置软件2.0 版本。 与上一版本(VER1.0)比较,控制器做出了如下调整: 1、 使用DOM 硬盘替代标准硬盘。 2、 增加软盘驱动器,方便文件的拷贝。 软件也做出了相应调整,详见《LD128E 火灾报警控制器(联动型)使用说明书》2.0 版本。POT软件做出了一些调整,增加了对打开节点的查看,和快速设置中对区间外设备的操作选择等功能。详细参阅有关章节。 控制器软件附加工具也做了相应的升级,增加了自动设置、节点状态查询、数据文件裁减等功能。 本手册还增加了对于LD128E 控制器自动设置功能的实现相应介绍,以及控制器简易编址的介绍。在附录中列举了控制器的文件系统,并做了详细介绍。 希望调试人员对新增加和修改部分仔细阅读,并及时反馈信息。 - 3 - 第一节 系统简介 JB-QG-LD128E 火灾报警控制器(联动型)(以下简称LD128E)依据国标《GB4717-93》以及《GB16806-1997》设计,并通过了上述两个标准的检测。 LD128E 采用对等网络架构设计,所有内部部件和外部扩展均通过CAN (Control Area Netw ork) Bu s 网络完成,均是网络上的一个节点,通讯可靠,扩展方便。 内部部件由以下部分组成: 一、主控部分 采用嵌入式工业计算机,保证系统在满足设备技术条件的环境下长时间稳定工作,以及配合显示的器件、存储的器件、输入、打印等器件。 1、主板 (编号:LD128E-E-C00-XXX) 2、多功能板 (编号:LD128E-E-C01-XXX) 3、液晶 (编号:LD128E-E-C02-XXX) 4、硬盘 (编号:LD128E-E-C03-XXX) 5、按键板 (编号:LD128E-E-C04-XXX) 6、键盘转接盘 (编号:LD128E-E-C05-XXX) 7、贴膜按键 (编号:LD128E-E-C06-XXX) 8、打印机 (编号:LD128E-E-C07-XXX) 9、液晶升压板 (编号:LD128E-E-C08-XXX) 10、软驱 (编号:LD128E-E-C09-XXX) 11,DOM (编号:LD128E-E-C10-XXX) 二、驱动部分 由1 至 8 块驱动板组成,每个驱动板可输出 4 个探测回路。每个回路可连接 256(0-255)个总 线设备(探测器、手报、输入输出模块、楼层显示器等)。 在一台机器内部最多可接 8 块驱动板(编号:LD128E-E-D00-...
