别克新凯越专用机安装指南1

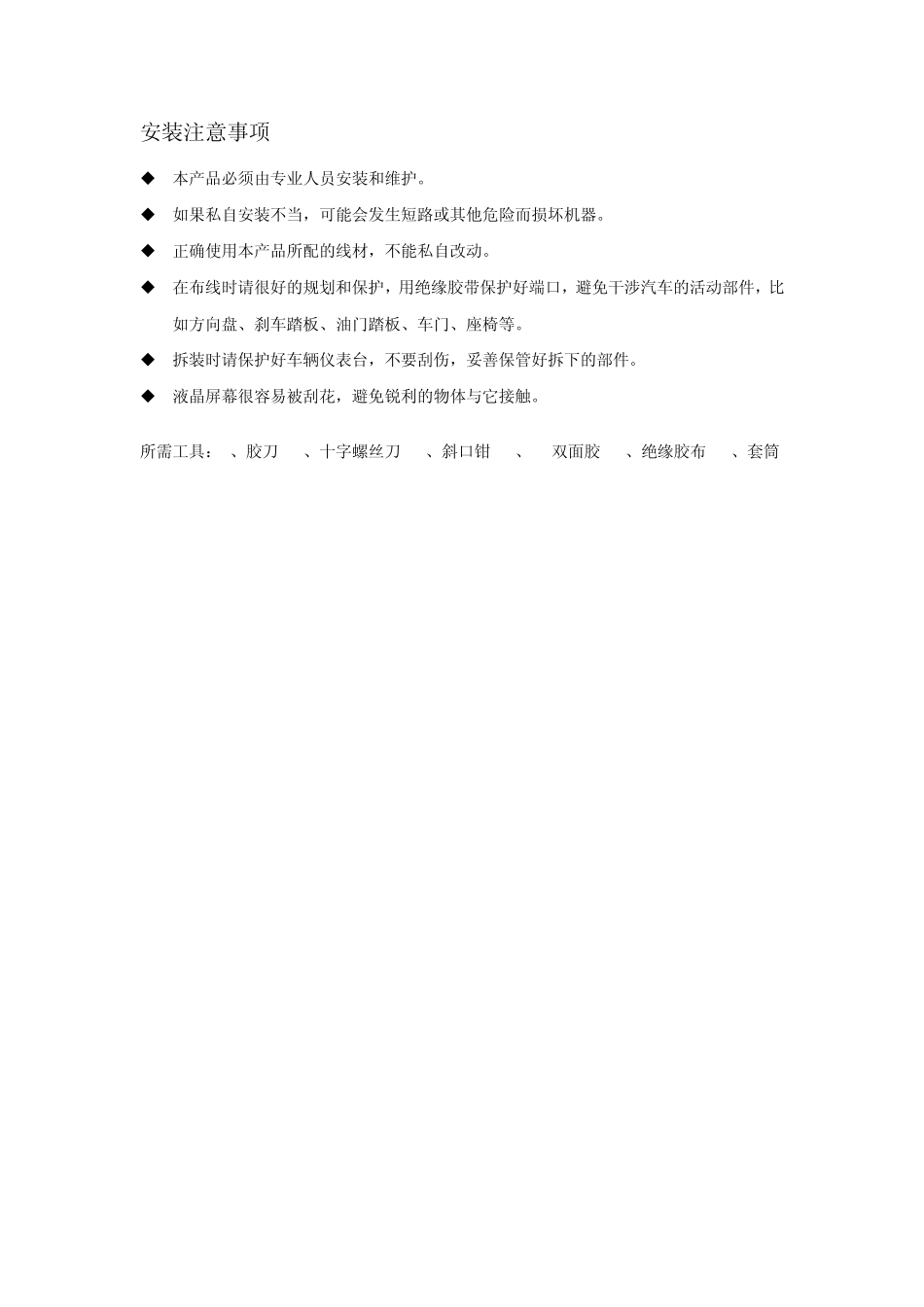

别克新凯越专用机 安装指南 温馨提示：使用本产品前请详细阅读安装指南 安装注意事项:  本产品必须由专业人员安装和维护。  如果私自安装不当，可能会发生短路或其他危险而损坏机器。  正确使用本产品所配的线材，不能私自改动。  在布线时请很好的规划和保护，用绝缘胶带保护好端口，避免干涉汽车的活动部件，比如方向盘、刹车踏板、油门踏板、车门、座椅等。  拆装时请保护好车辆仪表台，不要刮伤，妥善保管好拆下的部件。  液晶屏幕很容易被刮花，避免锐利的物体与它接触。 所需工具：1、胶刀 2、十字螺丝刀 3、斜口钳 4、3M双面胶 5、绝缘胶布 6、套筒 温馨提示：使用本产品前请详细阅读安装指南 安装注意事项:  本产品必须由专业人员安装和维护。  如果私自安装不当，可能会发生短路或其他危险而损坏机器。  正确使用本产品所配的线材，不能私自改动。  在布线时请很好的规划和保护，用绝缘胶带保护好端口，避免干涉汽车的活动部件，比如方向盘、刹车踏板、油门踏板、车门、座椅等。  拆装时请保护好车辆仪表台，不要刮伤，妥善保管好拆下的部件。  液晶屏幕很容易被刮花，避免锐利的物体与它接触。 所需工具：1、胶刀 2、十字螺丝刀 3、斜口钳 4、3M双面胶 5、绝缘胶布 6、套筒 电源接口 10PIN插座-电源接口定义 1 AGND AUX音频输入地 2 AUX-R-IN AUX右声道输入 3 AUX-L-IN AUX左声道输入 4 BACK-CVBS 倒车后视视频输入 5 AUX-CVBS AUX视频输入 6 PGND 电源地 7 PGND电源地 8 ACC 9 BATT 电源12V 10 VGND 视频地 DVD接口 24PIN插座-DVD碟盒接口定义 1 AGND 音频模拟地 2 DISK-IN 碟片插入检测 3 DVD-TX DVD串口通讯 4 DVD-RX DVD串口通讯（预留红外通讯接口） 5 ACC 6 VGND 视频地 7 FR 右声道输出 8 FL 左声道输出 9 DVD检测 10 DVD-RES DVD复位 11 DVD-CVBS DVD-CVBS输出 12 DVD-Y DVD-视频输出 Y信号 13 DVD-PbDVD-视频输出 Pb信号 14 DVD-Pr DVD-视频输出 Pr信号 15 VGND 视频地 16 DVD-EN DVD电源控制 17 TV-IR 数字电视红外控制接口 18 TV-EN 数字电视电源控制 19 TV-RES 数字电视复位 20 TV-CVBS 数字电视DVD-CVBS输出 21 DVD-PGND DVD电源地 22 DVD-PGND DVD电源地 23 DVD KEY DVD进出仓按键 24 BATT DVD 电源12V CANBUS接口 8PIN插座-CANBUS接口...
