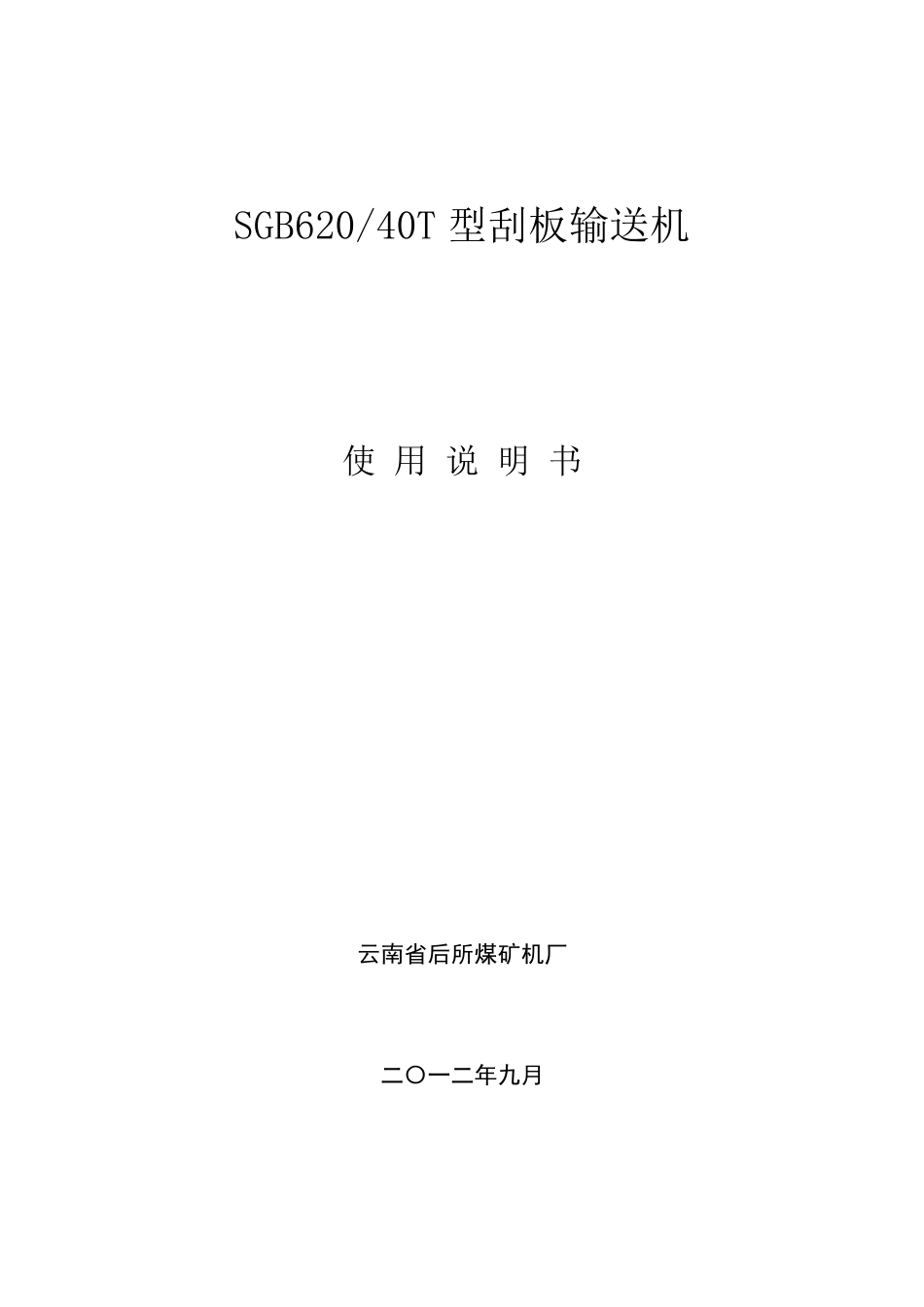

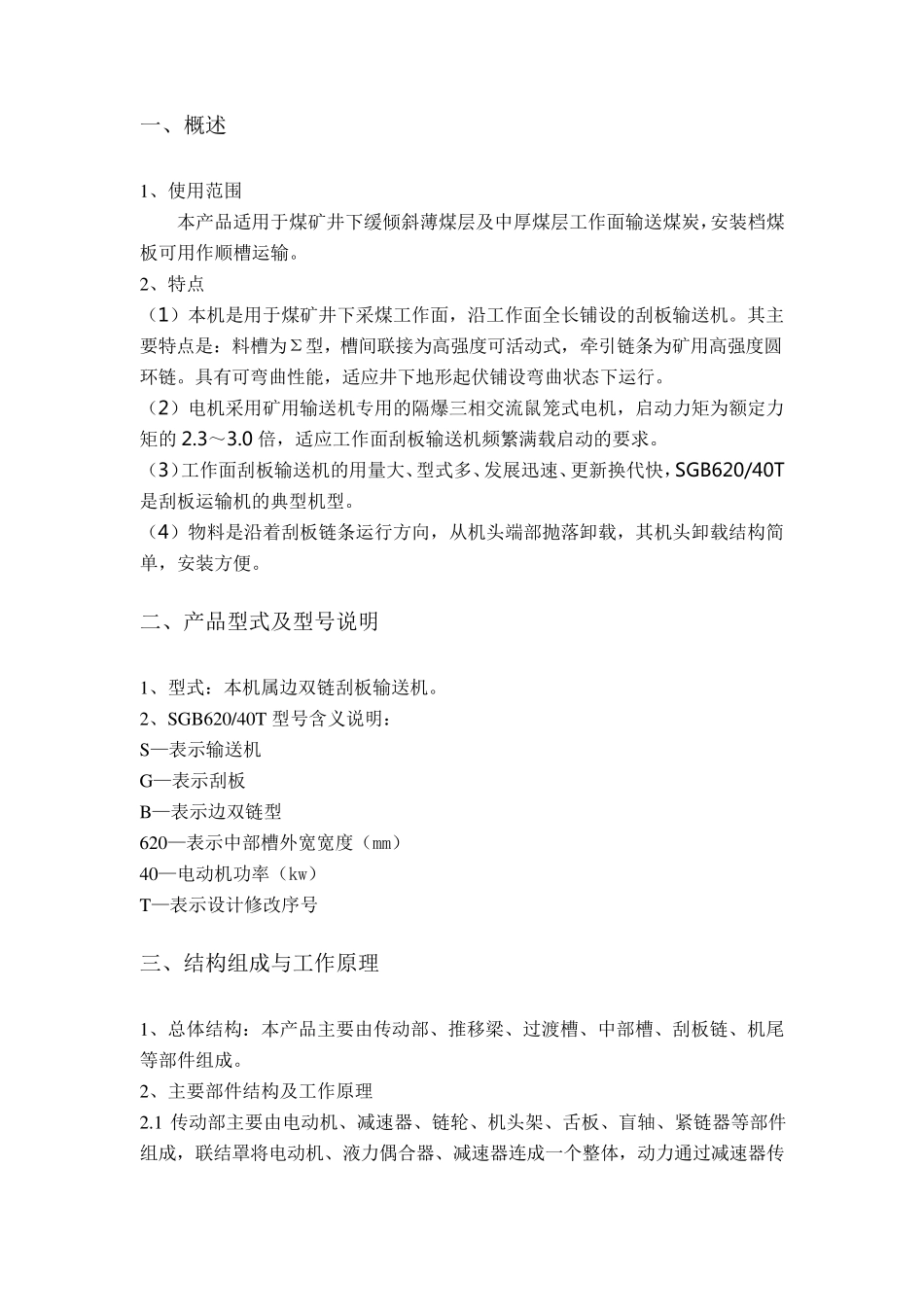

SGB620/40T 型刮板输送机 使 用 说 明 书 云南省后所煤矿机厂 二〇一二年九月 一、概述 1、使用范围 本产品适用于煤矿井下缓倾斜薄煤层及中厚煤层工作面输送煤炭，安装档煤板可用作顺槽运输。 2、特点 （1）本机是用于煤矿井下采煤工作面，沿工作面全长铺设的刮板输送机。其主要特点是：料槽为Σ型，槽间联接为高强度可活动式，牵引链条为矿用高强度圆环链。具有可弯曲性能，适应井下地形起伏铺设弯曲状态下运行。 （2）电机采用矿用输送机专用的隔爆三相交流鼠笼式电机，启动力矩为额定力矩的2.3～3.0 倍，适应工作面刮板输送机频繁满载启动的要求。 （3）工作面刮板输送机的用量大、型式多、发展迅速、更新换代快，SGB620/40T是刮板运输机的典型机型。 （4）物料是沿着刮板链条运行方向，从机头端部抛落卸载，其机头卸载结构简单，安装方便。 二、产品型式及型号说明 1、型式：本机属边双链刮板输送机。 2、SGB620/40T 型号含义说明： S—表示输送机 G—表示刮板 B—表示边双链型 620—表示中部槽外宽宽度（mm） 40—电动机功率（kw） T—表示设计修 改 序 号 三、结构组 成 与 工作原 理 1、总 体 结构：本产品主要由 传 动部、推 移 梁 、过 渡 槽、中部槽、刮板链、机尾等 部件 组 成 。 2、主要部件 结构及工作原 理 2.1 传 动部主要由 电动机、减 速器 、链轮 、机头架 、舌 板、盲 轴 、紧 链器 等 部件组 成 ，联结罩 将 电动机、液 力偶 合 器 、减 速器 连 成 一个 整 体 ，动力通 过 减 速器 传递 至 链 轮 ， 链 轮 带 动 刮 板 链 构 成 封 闭 式 无 极 传 动 链 ， 从 而 起 到 运 输 煤 炭 的 作 用 。 2 .1 .1 减 速 器 减 速 器 由 一 对 圆 弧 伞 齿 轮 、 一 对 斜 齿 轮 、 一 对 直 齿 轮 组 成 三 级 减 速 器 ， 总 减速 比 为24.564。 第 一 、 二 、 三 轴 的 轴 承 为 单 列 圆 锥 滚 子 轴 承 ， 第 四 轴 为 双 列 向心 球 面 滚 子 轴 承 。 组 装 时 ， 螺 旋 伞 齿 轮 的 轴 向 位 置 要 进 行 适 当 调 整 ， 以 保 证 啮 合 侧 隙 和 接 触 斑点 。 轴 圆 弧 伞 齿 轮 的 轴 向 位 移 通 过 调 整 螺 母 调 整 ， 大 圆 弧 伞 齿 轮 通 ...
