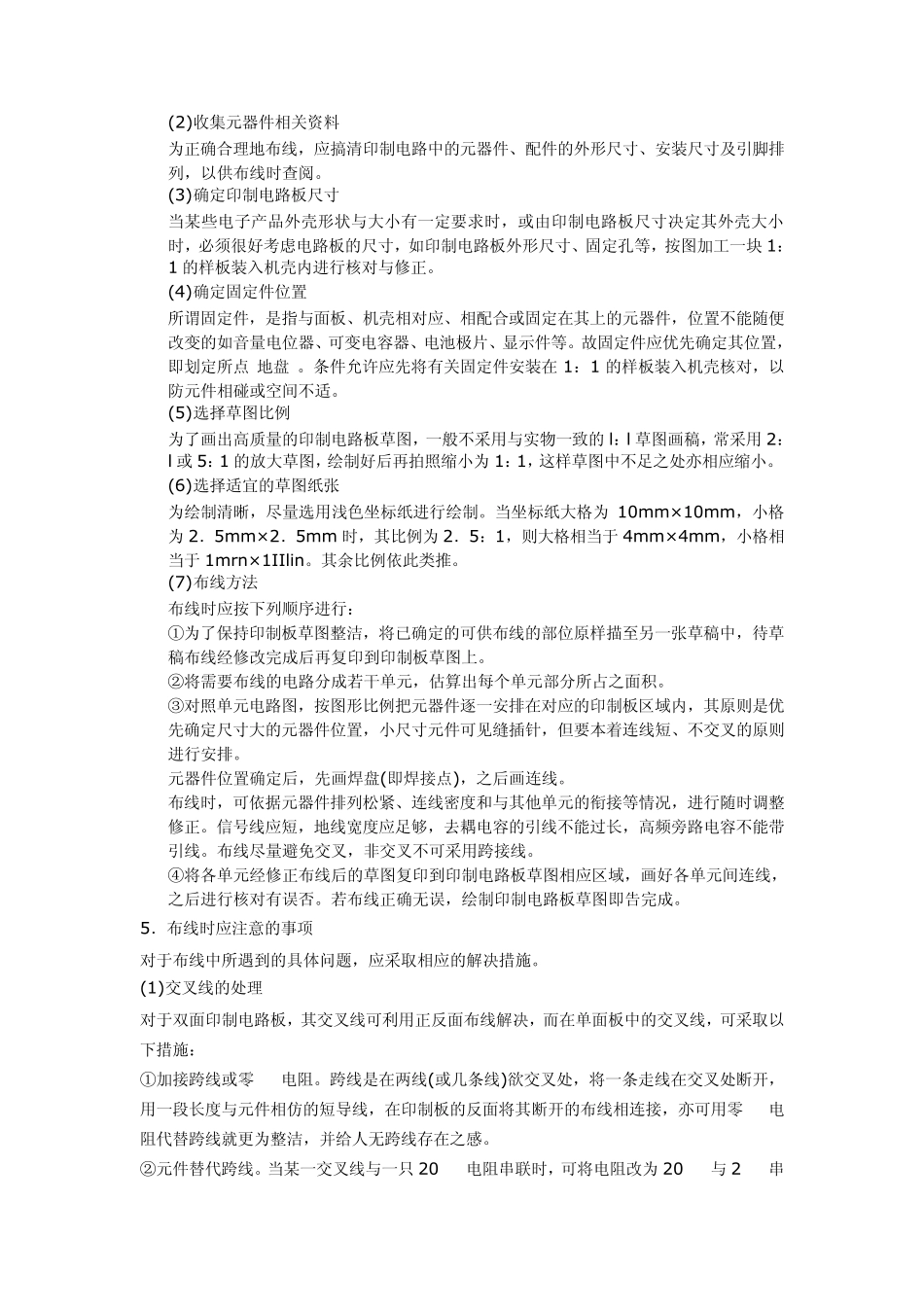

1. 制作印制电路板的基本原则 印制电路板又称印刷电路板,它是目前电子制作的主要装配形式,既便电路原理图设计得正确无误,若印制电路板设计不当,亦会对电子产品的可靠性产生不利的影响,乃至浪费材料,甚至产生故障。为此,在制作印制电路板时,应遵守以下基本原则: (1)选择适宜的版面尺寸 印制电路板面积大小应适中,过大时印制线条长,阻抗增加,抗噪声能力降低,成本亦高;过小时,则散热不好,并在线条间产生干扰。其原则是在保证元器件装得下的前提下选择合适的版面尺寸,尽量做到印制线短、元器件紧凑,既能降低干扰,又有利于散热,使制作材料消耗小,制作工时少,亦便利于外壳的设计制作。 (2)合理布置元器件 电路中元器件布置原则是应充分考虑每个单元电路彼此之间的联系,由输入端(或高频)向输出端(或低频)的顺序来设置,元器件占之地方大小应心中有数,并兼顾上下左右,以防前紧后松或前松后紧。先考虑以三极管、集成电路为中心的单元电路所在位置,之后将其外围元器件尽量安排在周围。元器件间应留有一定距离,防止相互碰靠,造成干扰、短路或影响散热。 在同一印制电路板上的元器件,要尽量按其发热量大小与耐热程度区分排列,发热量大或耐热性好的功率三极管、大规模集成电路等元器件,放在边上或周围无大的元器件处,而发热量小或耐热性差的小信号三极管、小规模集成电路等,则放在印制板中间或有碍冷却气流不畅的地方。对温度敏感的元器件应尽量布置在温度最低区域,切忌安装在发热元器件上方。空气总是向阻力小的地方流动,因此元器件在印制电路板上应尽量均匀布置,不可某处空域过大,而另一处却过于紧密。 大功率元器件在水平方向应尽量靠印制电路板边沿布置,而在垂直方向要尽力靠上方布置。接地公共端要尽量就近接地于边框,当元器件布置在印制电路板中间有公共地端时,可分别接在一条公共地线上,之后与边框形成一子边框,将单元电路围在其中,既有利于元器件的安装,又可起屏蔽作用。 当电路元器件多、较复杂时,尚应考虑能清楚标注元器件字符的地方。 (3)印制线路的连接 当元器件位置确定后,其外引脚的焊盘亦随之定位,则焊盘间便可用印制线将其连接起来。印制线应尽量短,其线之宽细视其用途而定:对于放大、振荡等电路,印制线可粗些,一般在O·5~1mm 线宽;对于数据信号传送的逻辑电路,印制线可细些,但不能小于 0.3mm。而地线应尽量粗些,使其能通过3 倍的印制电路板的允许电流,一般应大于 3...
