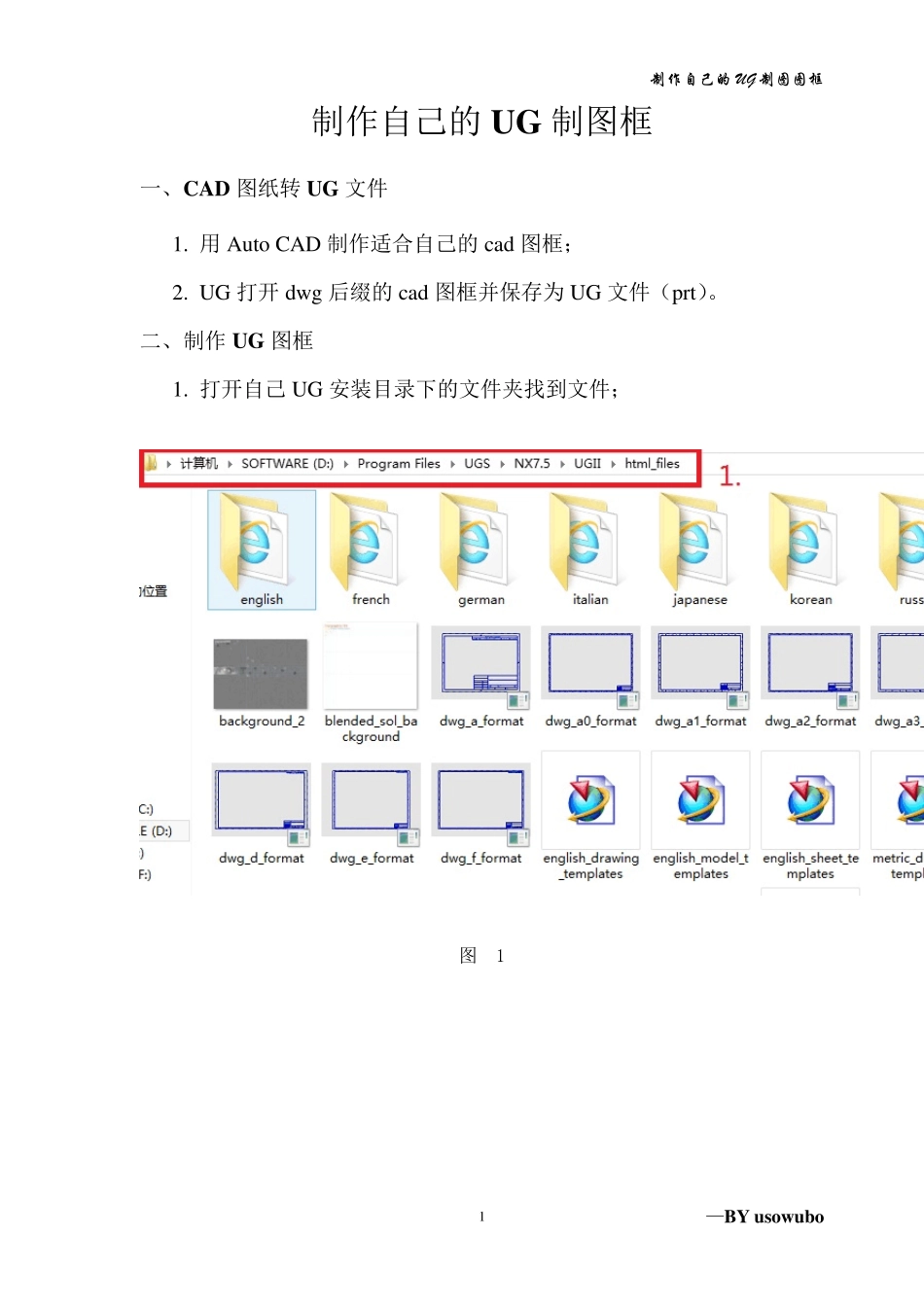

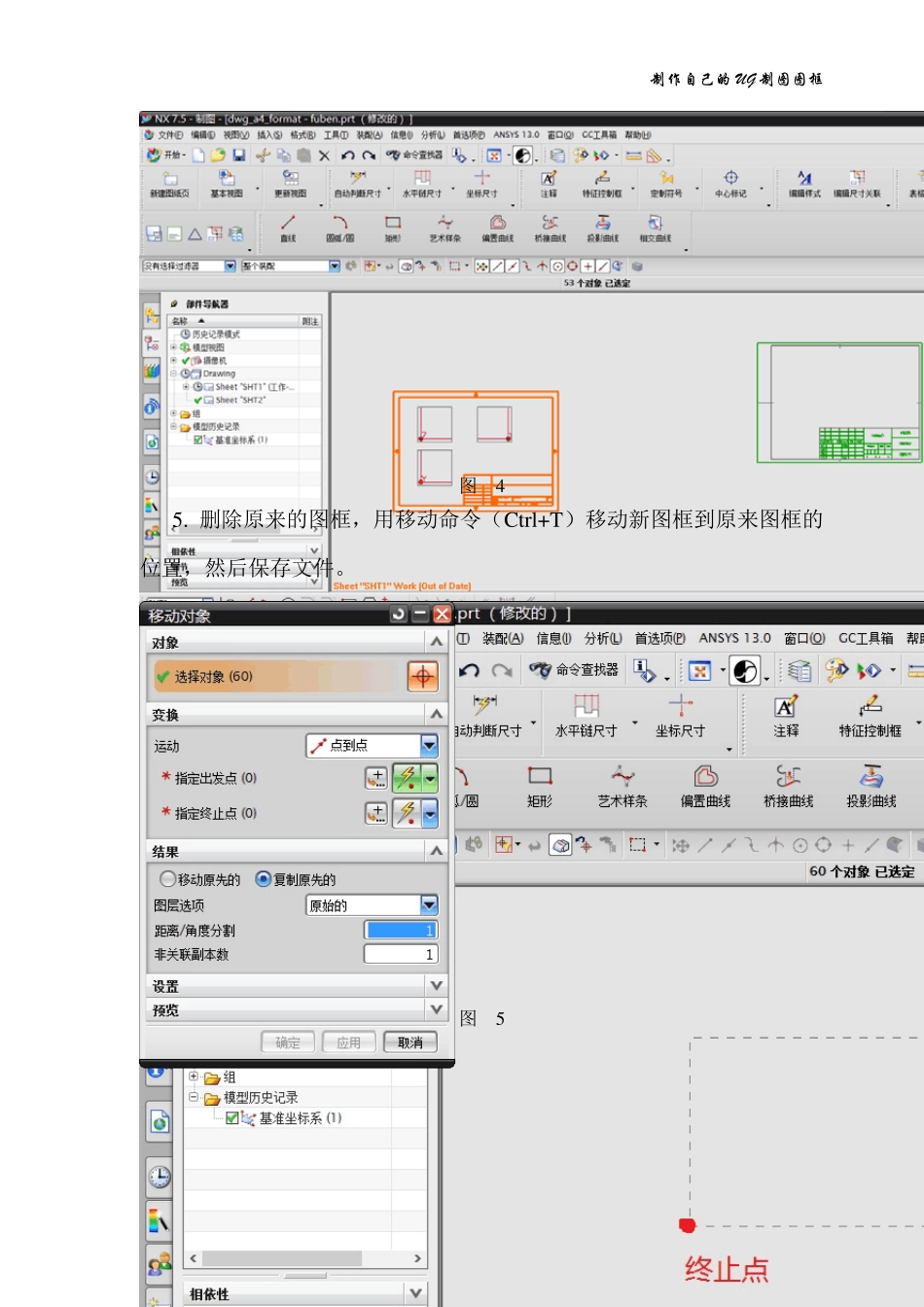

制 作 自 己 的 UG 制 图 图 框—BY usow ubo1制作自己的 UG 制图框一、CAD 图纸转 UG 文件1. 用 Auto CAD 制作适合自己的 cad 图框；2. UG 打开 dw g 后缀的 cad 图框并保存为 UG 文件（prt）。二、制作 UG 图框1. 打开自己 UG 安装目录下的文件夹找到文件；图1制 作 自 己 的 UG 制 图 图 框—BY usow ubo22. 复制文件“dwg_a4_format”并命名为“my-a4”（注意：不要有中文）；图23. 用 UG 打开“my-a4”文件；4. 导入转换好的 UG 图框文件；（CAD 转换来的）；图3制 作 自 己 的 UG 制 图 图 框—BY usow ubo3图45. 删除原来的图框，用移动命令（Ctrl+T）移动新图框到原来图框的位置，然后保存文件。图5制 作 自 己 的 UG 制 图 图 框—BY usow ubo4图6三、制作模板1. 复制 UG 安装目录下的文件“metric_drawing_templates”并重命名“my-drawing_templates”；图7制 作 自 己 的 UG 制 图 图 框—BY usow ubo52. 用记事本打开“my-drawing_templates”；只留下下图所示内容，其余的删掉；图8制 作 自 己 的 UG 制 图 图 框—BY usow ubo63 . 将里面内容给成如下所示：（红色部分）图9制 作 自 己 的 UG 制 图 图 框—BY usow ubo74. 加入 A3 图纸的代码（A3 的 prt 文件制作同“my -a4”）；图10制 作 自 己 的 UG 制 图 图 框—BY usow ubo85. 修改好后保存。（A0，A1，A2 的加入一样）6. 点击首选项-资源版-新建；图117. 选中新建的资源条，点击属性（“扳手图”），点击浏览打开“my-drawing_templates”，点击确定。图12制 作 自 己 的 UG 制 图 图 框—BY usow ubo98. 重启 U G 软件，完成。图129. 以后 U G 建模后要制图，直接点击资源板的对应的图框就行了。图13制 作 自 己 的 UG 制 图 图 框—BY usow ubo10图14
