制冷管道安装工艺标准VIP专享

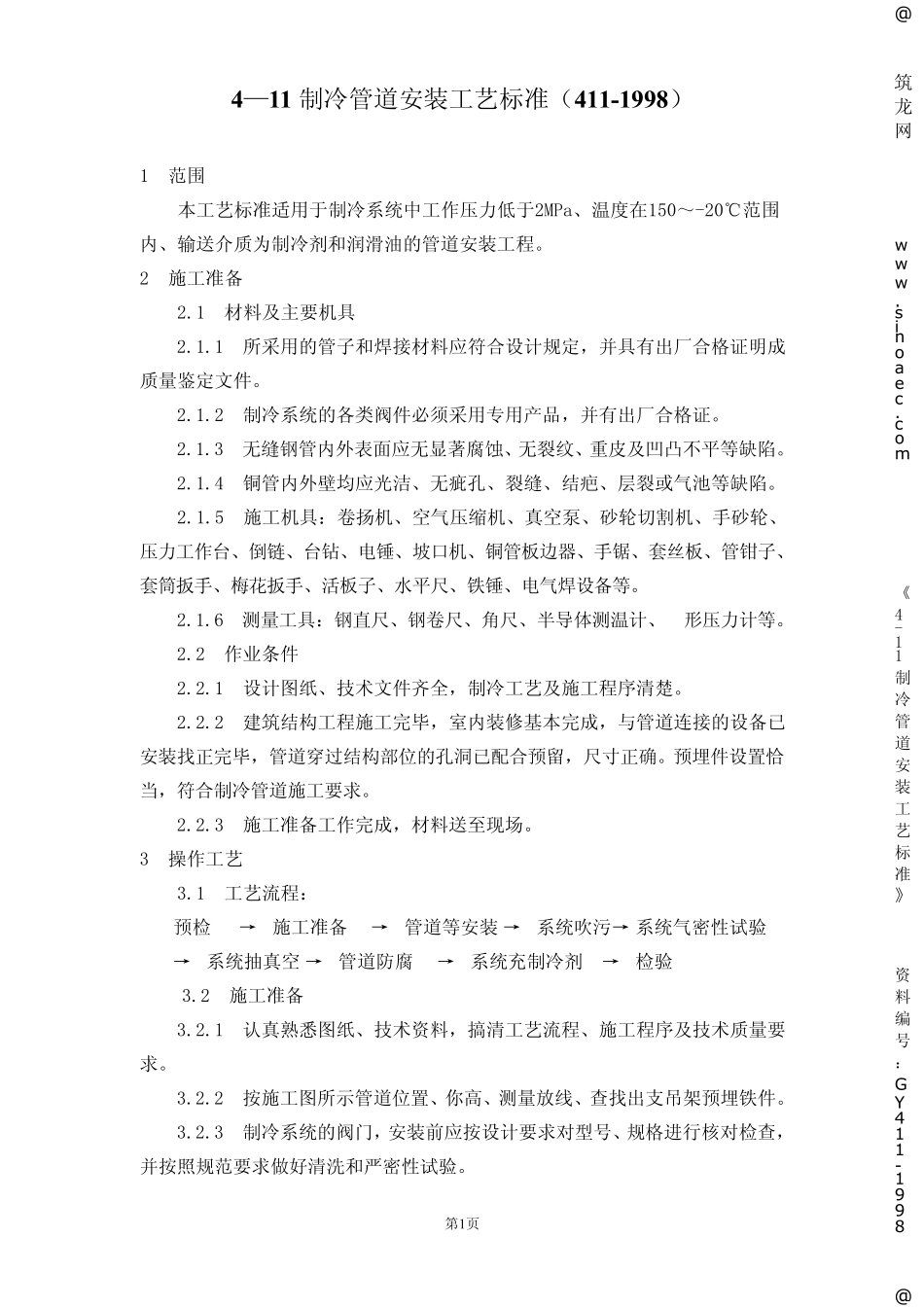

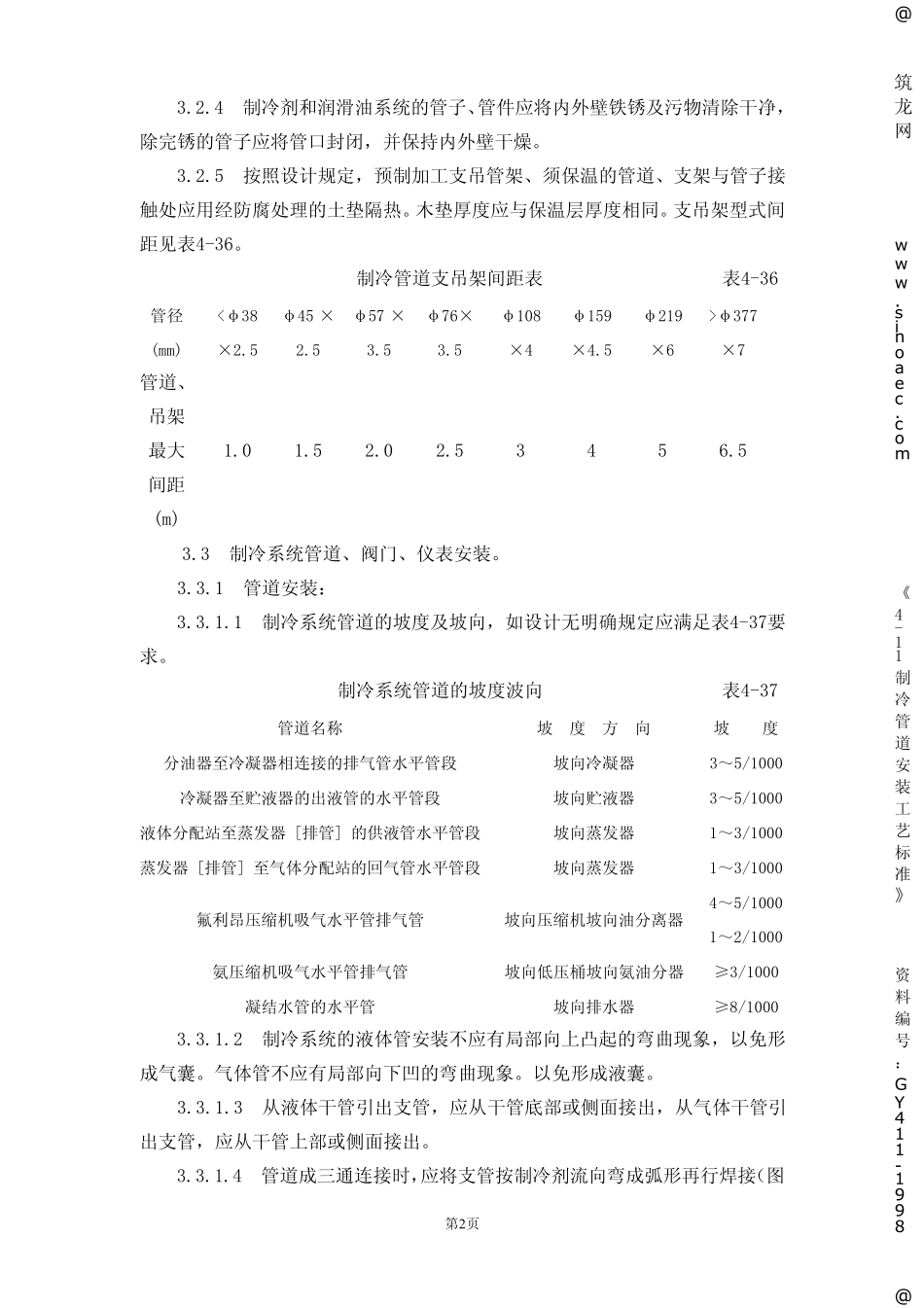

第1 页 @ 筑龙网 www.sinoaec.com 《4-11制冷管道安装工艺标准》 资料编号：GY411-1998 @4—11 制冷管道安装工艺标准（411-1998） 1 范围 本工艺标准适用于制冷系统中工作压力低于2MPa、温度在150～-20℃范围内、输送介质为制冷剂和润滑油的管道安装工程。 2 施工准备 2.1 材料及主要机具 2.1.1 所采用的管子和焊接材料应符合设计规定，并具有出厂合格证明成质量鉴定文件。 2.1.2 制冷系统的各类阀件必须采用专用产品，并有出厂合格证。 2.1.3 无缝钢管内外表面应无显著腐蚀、无裂纹、重皮及凹凸不平等缺陷。 2.1.4 铜管内外壁均应光洁、无疵孔、裂缝、结疤、层裂或气池等缺陷。 2.1.5 施工机具：卷扬机、空气压缩机、真空泵、砂轮切割机、手砂轮、压力工作台、倒链、台钻、电锤、坡口机、铜管板边器、手锯、套丝板、管钳子、套筒扳 手、梅 花 扳 手、活 板子、水 平尺 、铁 锤、电气焊设备等。 2.1.6 测 量工具：钢直 尺 、钢卷尺 、角 尺 、半 导 体 测 温计、 形 压力计等。 2.2 作业 条 件 2.2.1 设计图 纸 、技 术 文件齐 全 ，制冷工艺及施工程序 清 楚 。 2.2.2 建 筑结构 工程施工完 毕 ，室 内装修 基 本完 成，与 管道连 接的设备已安装找 正 完 毕 ，管道穿 过 结构 部 位 的孔洞 已 配 合预 留 ，尺 寸 正 确 。预 埋 件设置 恰当 ，符合制冷管道施工要求 。 2.2.3 施工准备工作完 成，材料送至 现 场 。 3 操 作工艺 3.1 工艺流 程： 预 检 → 施工准备 → 管道等安装 → 系统吹 污 → 系统气密 性 试 验 → 系统抽 真空 → 管道防 腐 → 系统充 制冷剂 → 检 验 3.2 施工准备 3.2.1 认 真熟 悉 图 纸 、技 术 资料，搞 清 工艺流 程、施工程序 及技 术 质量要求 。 3.2.2 按 施工图 所示 管道位 置 、你 高 、测 量放 线 、查 找 出支 吊 架 预 埋 铁 件。 3.2.3 制冷系统的阀门 ，安装前 应按 设计要求 对 型 号、规格进 行 核 对 检 查 ，并按 照 规范要求 做 好 清 洗 和严 密 性 试 验 。 第2 页 @ 筑龙网 www.sinoaec.com 《4-11制冷管道安装工艺标准》 资料编号：GY411-1998 @ 3.2.4 制冷剂和润滑油系统的管子、管件应将内外壁铁锈及污物清除干净，除完锈的管子应将管口封闭，并保持内外壁干燥。 3.2....
