办公室网络配置设计方案

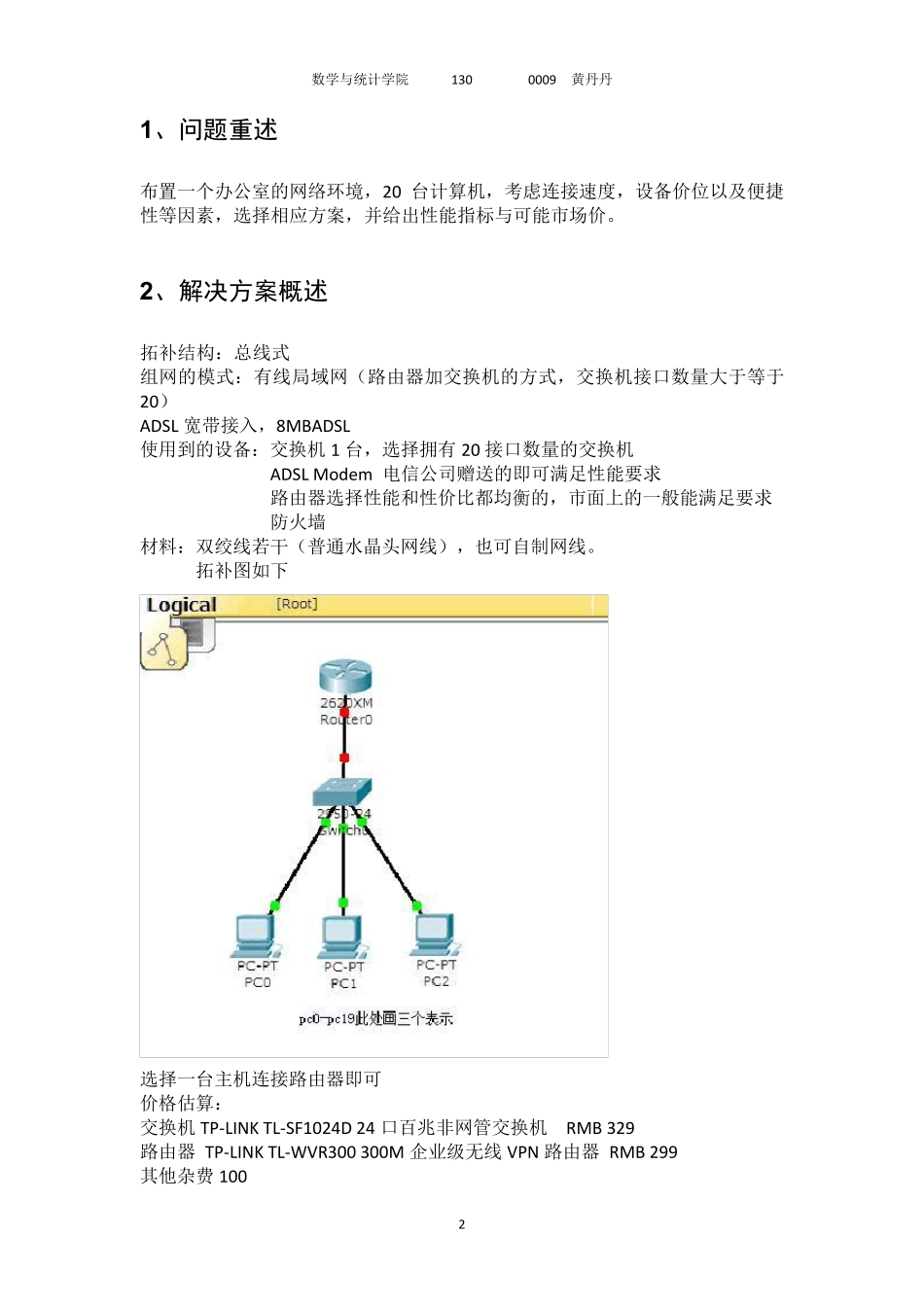

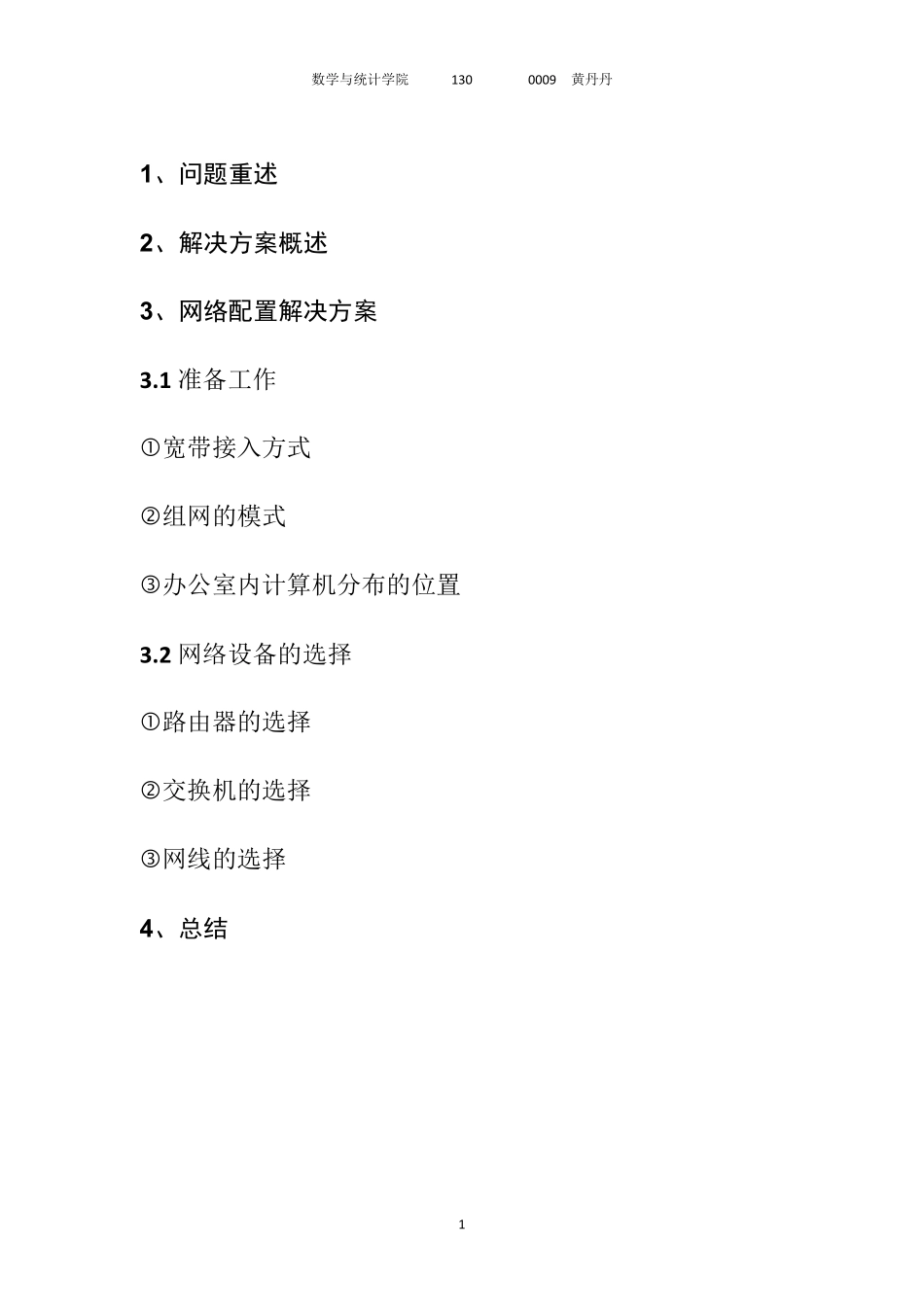

办公室网络配置设计方案 学院：数学与统计学院 班别：1307011 班 姓名：*** 学号：*********** 数学与统计学院 130****0009 黄丹丹 1 1、问题重述 2、解决方案概述 3、网络配置解决方案 3.1 准备工作 宽带接入方式 组网的模式 办公室内计算机分布的位置 3.2 网络设备的选择 路由器的选择 交换机的选择 网线的选择 4、总结 数学与统计学院 130****0009 黄丹丹 2 1、问题重述 布置一个办公室的网络环境，20 台计算机，考虑连接速度，设备价位以及便捷性等因素，选择相应方案，并给出性能指标与可能市场价。 2、解决方案概述 拓补结构：总线式 组网的模式：有线局域网（路由器加交换机的方式，交换机接口数量大于等于20） ADSL 宽带接入，8MBADSL 使用到的设备：交换机1 台，选择拥有 20 接口数量的交换机 ADSL Modem 电信公司赠送的即可满足性能要求 路由器选择性能和性价比都均衡的，市面上的一般能满足要求 防火墙 材料：双绞线若干（普通水晶头网线），也可自制网线。 拓补图如下 选择一台主机连接路由器即可 价格估算： 交换机TP-LINK TL-SF1024D 24 口百兆非网管交换机 RMB 329 路由器 TP-LINK TL-WVR300 300M 企业级无线 VPN 路由器 RMB 299 其他杂费 100 数学与统计学院 130****0009 黄丹丹 3 3、网络配置解决方案 3.1 准备工作 【宽带接入方式】首先，我们确定了这个网络规模拥有20 台计算机，那么这个网络是拿来做什么用的呢?也就是我们要对这个网络进行需求分析，从20 台计算机的规模来看，在一般的办公环境下，组网主要是为了方便内部传输资料和访问互联网络，带宽要求不高，完全可以选择ADSL 宽带接入，既省钱，效率又高。关于选择多少兆的ADSL 宽带接入，那就要看情况了。不过从20 台计算机的规模来看，选择8MBADSL 接入比较合适，价格不贵，不过全国各地的宽带收费标准不一样，在这里我们就不说宽带收费问题了。 【组网的模式】组网模式主要有两个大的类别，一种是有线，一种是无线。如果组建一个无线局域网，虽然省去了布线的麻烦，但考虑到办公环境中大部分还是用的台式机，如果每台计算机配一个无线网卡，少说也要好几千，成本太高，不符合小型办公网络的标准。所以，我们还是选择有线网络。但有线网络也有两种方案适合组建一个20 台计算机的网络，一种是采用带路由功能的ADSLModem加上一个超过 20 口的交换机，实现 ADSL 共享...
