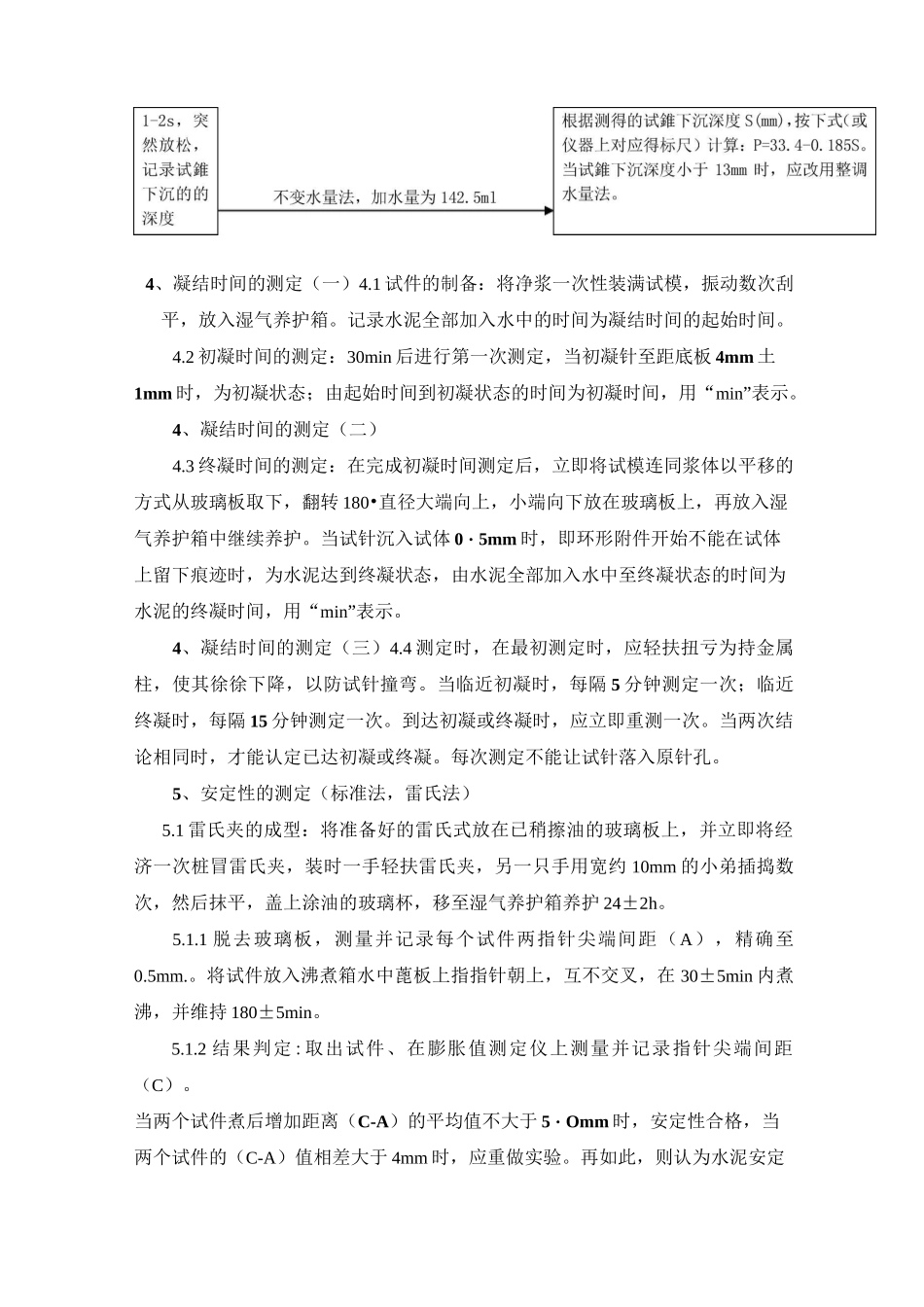

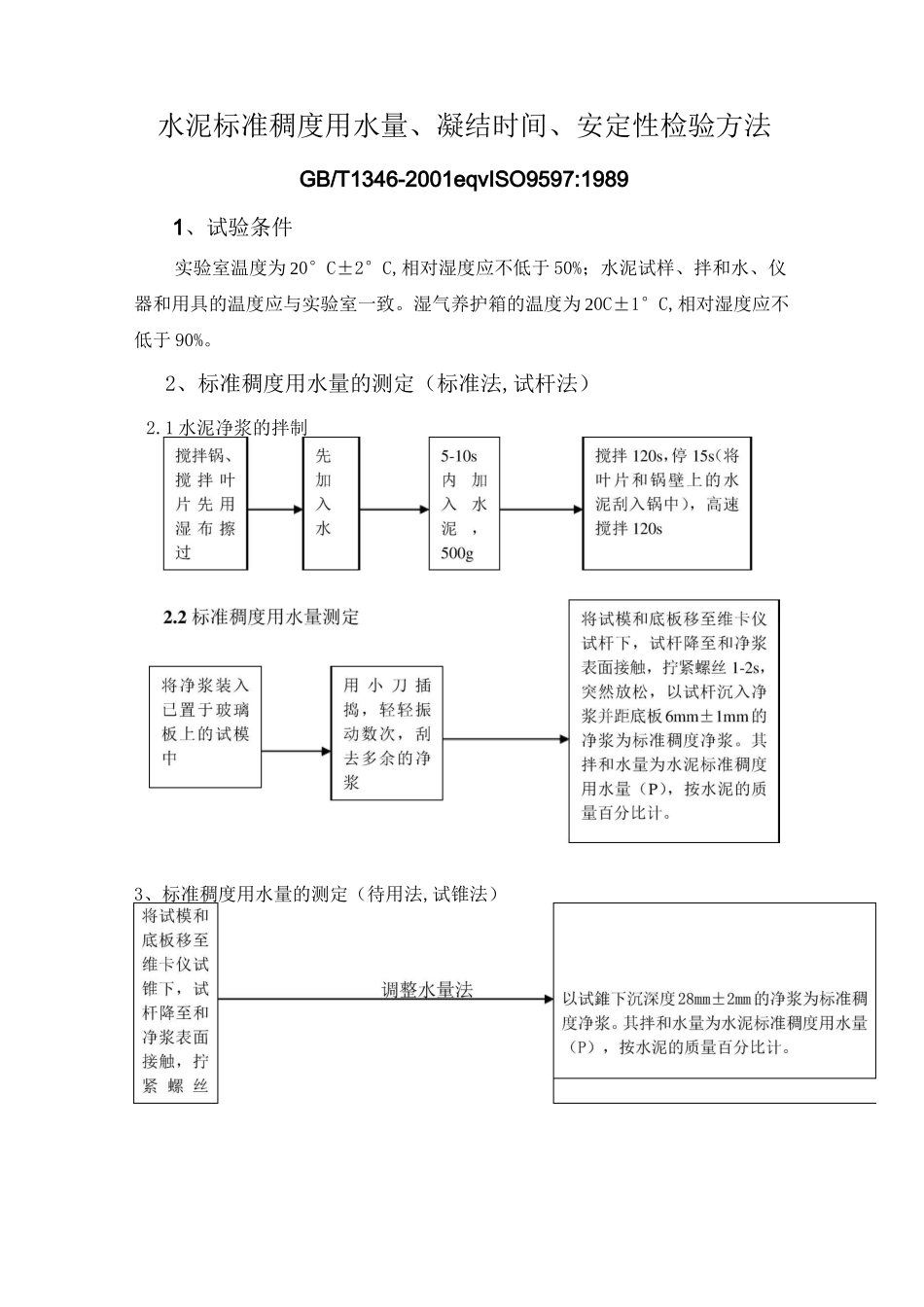

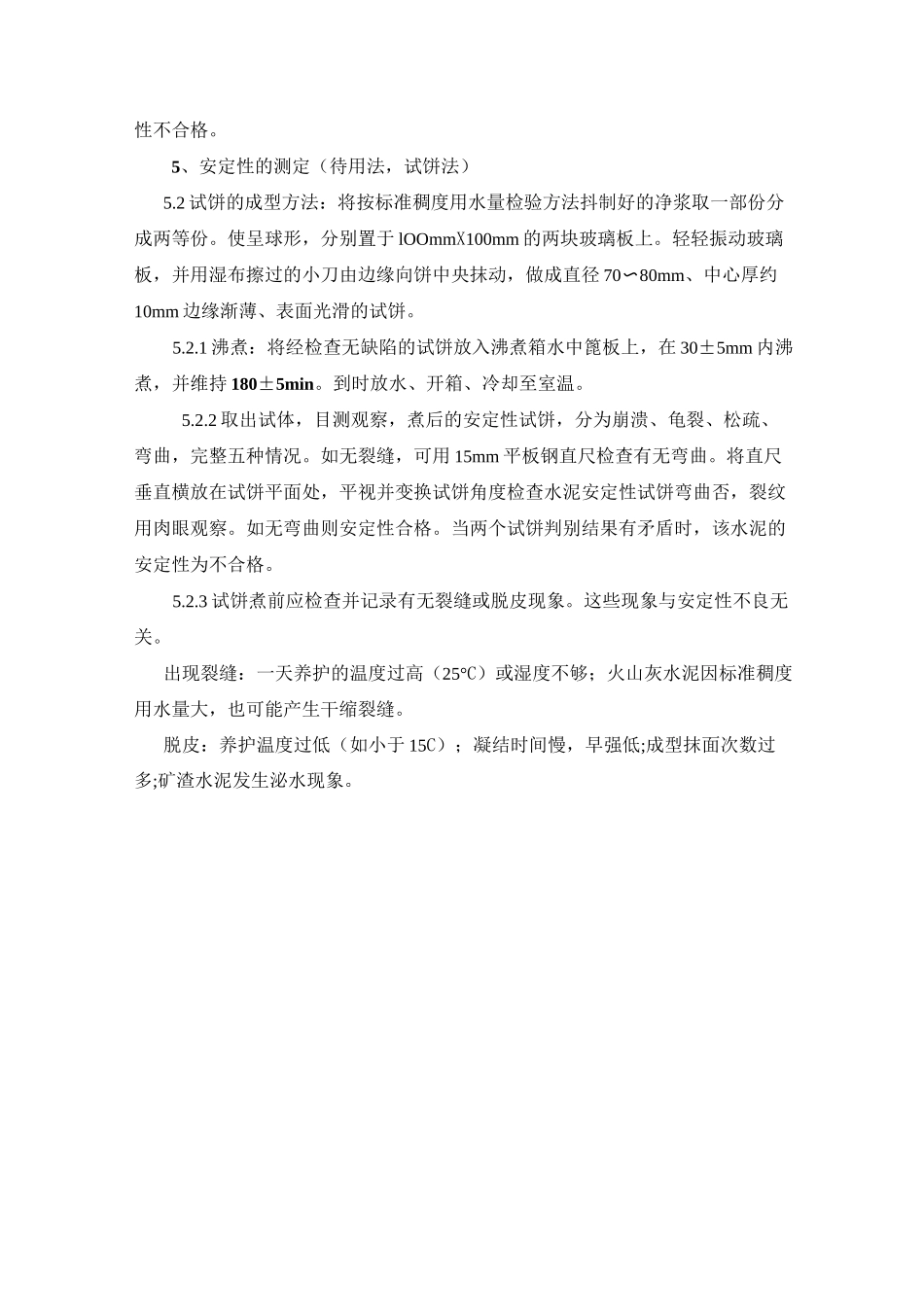

水泥标准稠度用水量、凝结时间、安定性检验方法GB/T1346-2001eqvISO9597:19891、试验条件实验室温度为 20°C±2°C,相对湿度应不低于 50%；水泥试样、拌和水、仪器和用具的温度应与实验室一致。湿气养护箱的温度为 20C±1°C,相对湿度应不低于 90%。2、标准稠度用水量的测定（标准法,试杆法）2.1 水泥净浆的拌制3、标准稠度用水量的测定（待用法,试锥法）4、凝结时间的测定（一）4.1 试件的制备：将净浆一次性装满试模，振动数次刮平，放入湿气养护箱。记录水泥全部加入水中的时间为凝结时间的起始时间。4.2 初凝时间的测定：30min 后进行第一次测定，当初凝针至距底板 4mm 土1mm 时，为初凝状态；由起始时间到初凝状态的时间为初凝时间，用“min”表示。4、凝结时间的测定（二）4.3 终凝时间的测定：在完成初凝时间测定后，立即将试模连同浆体以平移的方式从玻璃板取下，翻转 180•直径大端向上，小端向下放在玻璃板上，再放入湿气养护箱中继续养护。当试针沉入试体 0・5mm 时，即环形附件开始不能在试体上留下痕迹时，为水泥达到终凝状态，由水泥全部加入水中至终凝状态的时间为水泥的终凝时间，用“min”表示。4、凝结时间的测定（三）4.4 测定时，在最初测定时，应轻扶扭亏为持金属柱，使其徐徐下降，以防试针撞弯。当临近初凝时，每隔 5 分钟测定一次；临近终凝时，每隔 15 分钟测定一次。到达初凝或终凝时，应立即重测一次。当两次结论相同时，才能认定已达初凝或终凝。每次测定不能让试针落入原针孔。5、安定性的测定（标准法，雷氏法）5.1 雷氏夹的成型：将准备好的雷氏式放在已稍擦油的玻璃板上，并立即将经济一次桩冒雷氏夹，装时一手轻扶雷氏夹，另一只手用宽约 10mm 的小弟插捣数次，然后抹平，盖上涂油的玻璃杯，移至湿气养护箱养护 24±2h。5.1.1 脱去玻璃板，测量并记录每个试件两指针尖端间距（A），精确至0.5mm.。将试件放入沸煮箱水中蓖板上指指针朝上，互不交叉，在 30±5min 内煮沸，并维持 180±5min。5.1.2 结果判定:取出试件、在膨胀值测定仪上测量并记录指针尖端间距（C）。当两个试件煮后增加距离（C-A）的平均值不大于 5・Omm 时，安定性合格，当两个试件的（C-A）值相差大于 4mm 时，应重做实验。再如此，则认为水泥安定性不合格。5、安定性的测定（待用法，试饼法）5.2 试饼的成型方法：将按标准稠度用水量检验方法抖制好的净浆取一部份分成两等份。使呈球形，分别置于 lOOmmX100m...
