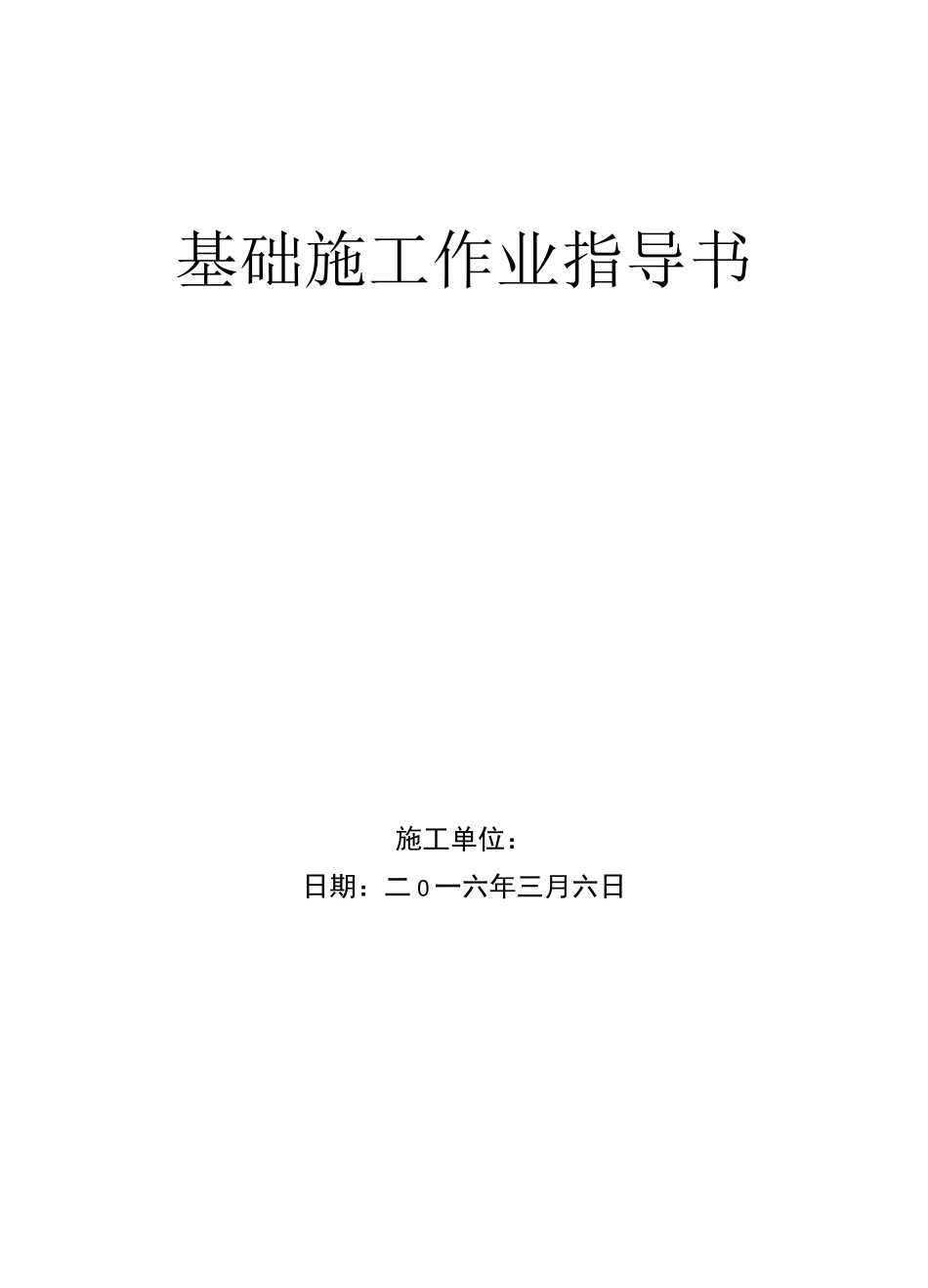

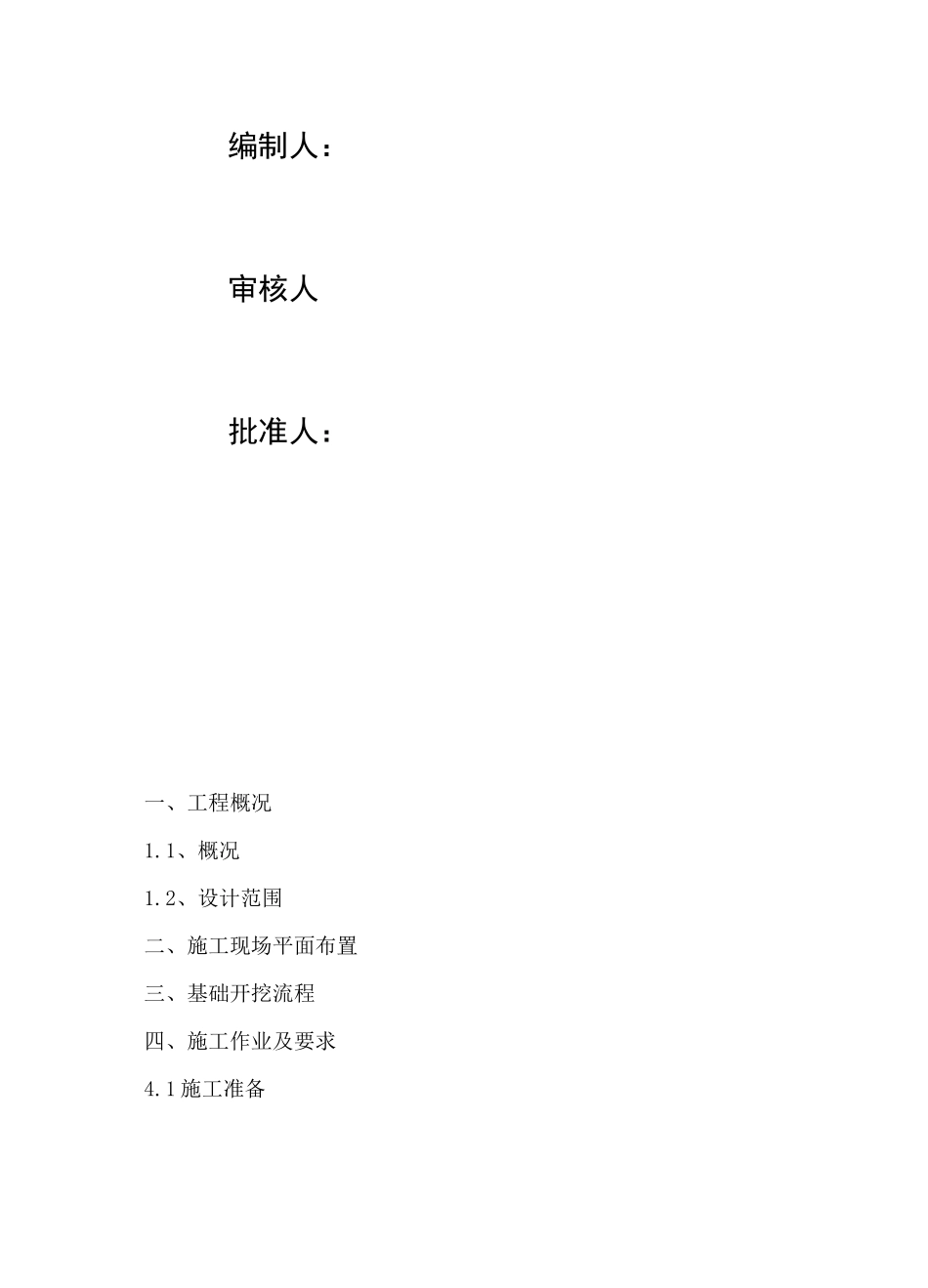

基础施工作业指导书施工单位：日期：二 0 一六年三月六日编制人：审核人批准人：一、工程概况1.1、概况1.2、设计范围二、施工现场平面布置三、基础开挖流程四、施工作业及要求4.1 施工准备4.2 材料准备4.3 线路复测4.4 基础开挖示意图4.5 基础开挖4.6 基础开挖注意事项4.7 基础浇筑作业流程4.8 支模要求4.9 基础浇筑要求4.10 混凝土养护要求4.11 混凝土回填要求五、安全施工注意事项 5.1 安全风险与控制措施 5.2 施工准备措施5.3 注意事项六、安全文明施工措施七、环境保护措施一、工程概况1.1 工程概况：（1）、新建 110kVXXXT 接-XXX 线路起始于 110kV 肖家变站内沣河出线构架下方新建电缆支架，最终接入新建 110kVXXXGIS 室，本次新建110kV 线路为单回路架空电缆混合线路，线路走径长度 8.41km（其中架空 4.11km 电缆 4.33km。共新建钢管杆 2 基，本次导线采用两相 JI/G1A-300/40-24/7 钢芯铝绞线，一相 OPPC-24B1-300/40 光纤复合架空相线，电缆采用 YJLW02-64/110kV-lX630mm2 型铜芯交联聚乙烯绝缘皱纹铝护套聚氯乙烯外护套电力电缆（2）新建 110kVXXXT 接-XXX 线路工程，本线路起始于 110kV 沣都沣肖双回线路 XXX26#小号侧 10 米位置处 T 接 XXX,接入新建110kVXXXGIS 室，本次新建 110kV 线路为单回路架空电缆混合线路,线路走径长度 10.08km（其中架空 0.15km，电缆 10.07km），电缆采用 YJLW02-64/110-lX630mm2 型铜芯交联聚乙烯绝缘皱纹铝护套电力电缆，新建单回电缆线路走径长约 10.07km，其中电缆上终端杆0.02km，新建埋管敷设 0.1m（C175X4m 水泥管 X4 根），市政规划电缆沟道敷设 9.9km,变电站沟道敷设 0.05km；新建中间接头井 20 座，钢管杆一基。1．2 设计范围XXX110KV 输变电工程（线路工程）是为了满足 110KVXXX 电站设计双电源线路工程，变电站建在兰池三路与秦汉大道交汇的东北角。新建钢管杆 6#，位于原线路正草线 7#塔位左侧 30 米。19#位于原线路正草线 18#前方 40 米位置（已经完成基础浇筑）。沣都“T”新建线路位于 XXX 路 26#塔位小号侧 10 米右侧 20 米位置。二、施工现场平面布置合理布置工程项目部、施工驻地及材料站，以便于工程指挥、调度和地方协调，方便施工。根据施工图纸和我公司对工程现场实地勘察，掌握工程所处的行政区域和交通条件。项目部、材料站及施工队驻地设置：本工程沿线附近有乡村的土9ci*niHiflrtj・h+J嗔...
