清远清新清侨镇大厂围南北电排站改造工程施工组织设计资料

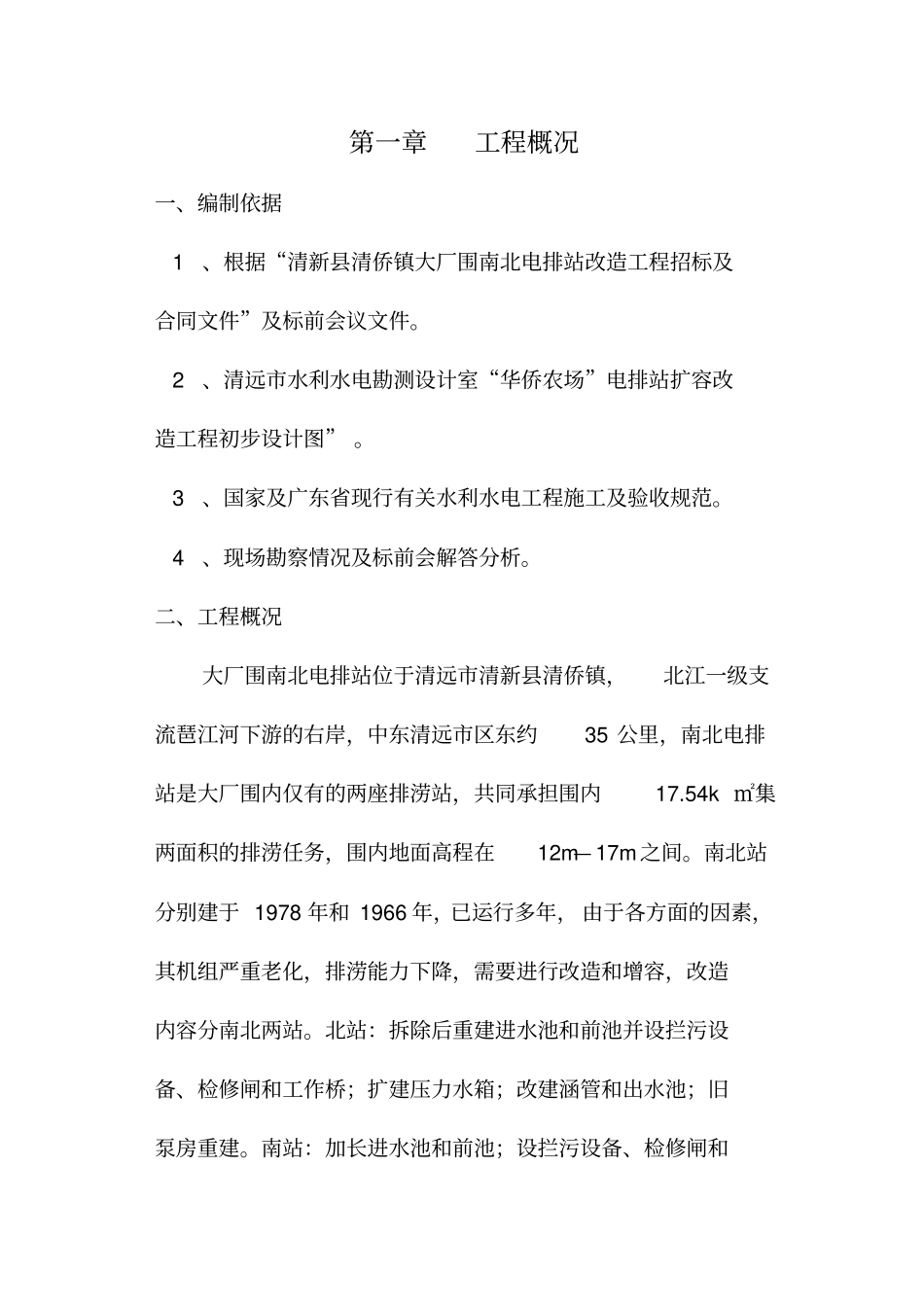

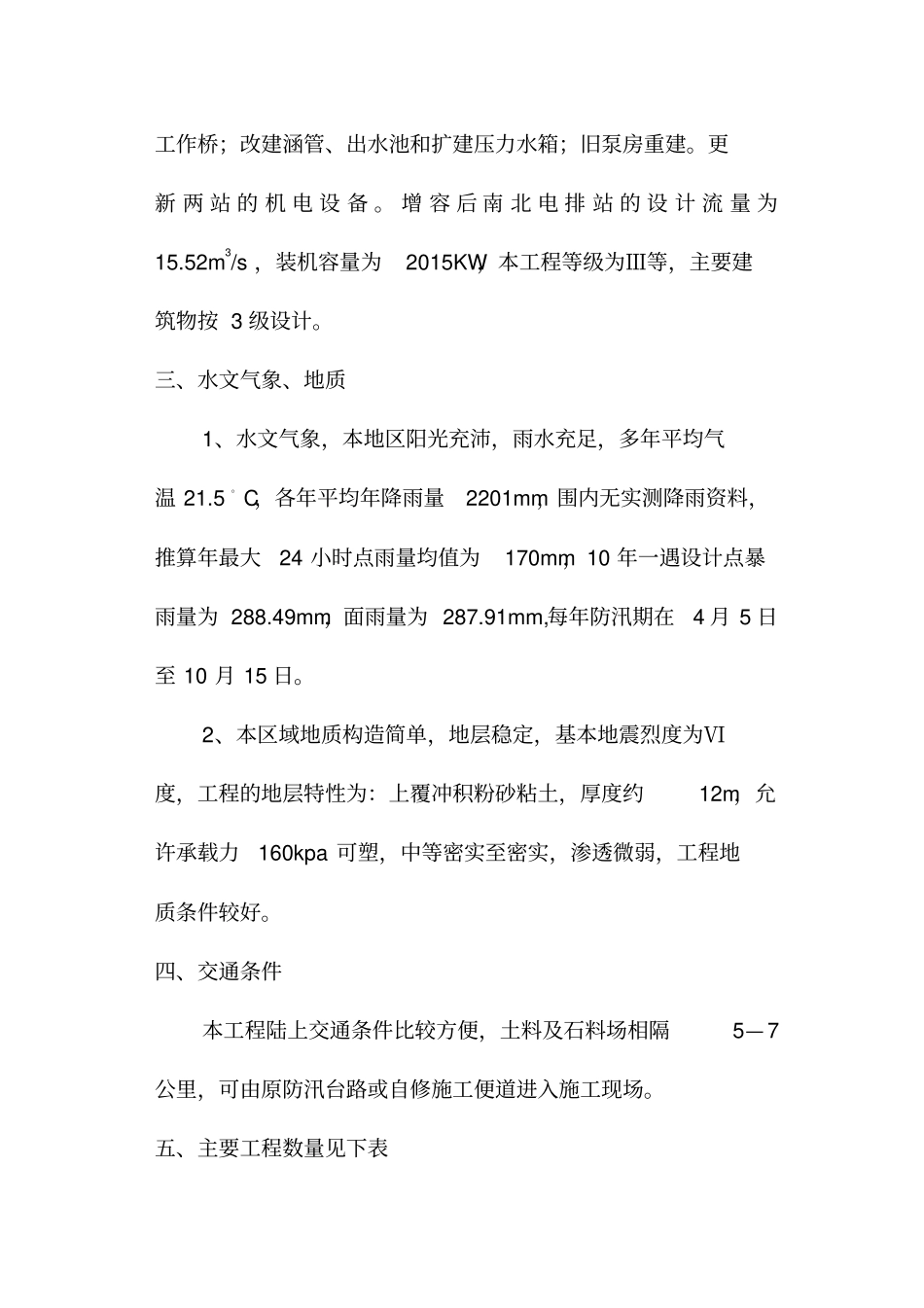

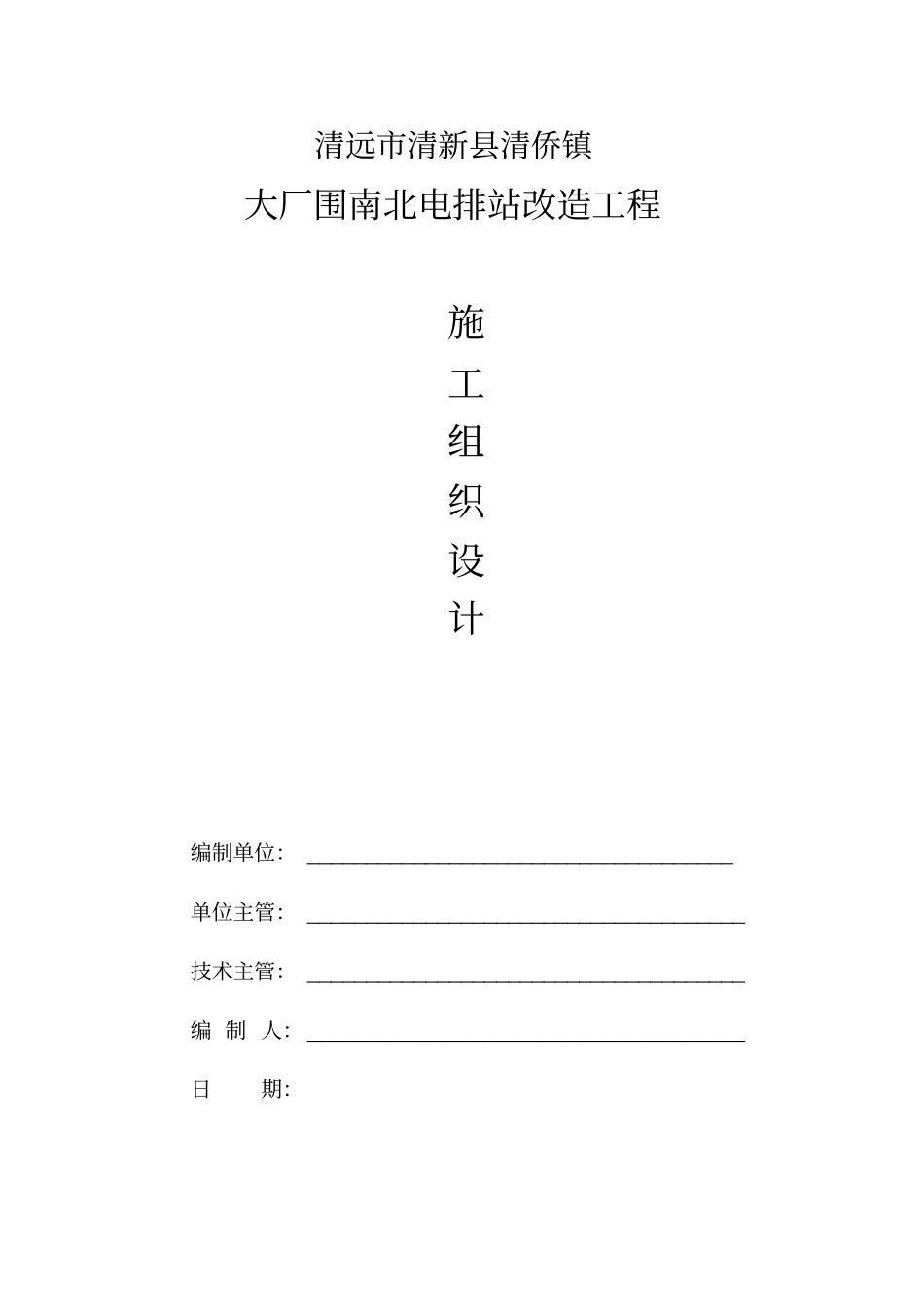

清远市清新县清侨镇大厂围南北电排站改造工程施工组织设计编制单位： ____________________________________ 单位主管： _____________________________________ 技术主管： _____________________________________ 编 制 人： _____________________________________ 日期：第一章工程概况一、编制依据 1、根据“清新县清侨镇大厂围南北电排站改造工程招标及合同文件”及标前会议文件。 2、清远市水利水电勘测设计室“华侨农场”电排站扩容改造工程初步设计图” 。 3、国家及广东省现行有关水利水电工程施工及验收规范。 4、现场勘察情况及标前会解答分析。二、工程概况大厂围南北电排站位于清远市清新县清侨镇，北江一级支流琶江河下游的右岸，中东清远市区东约35 公里，南北电排站是大厂围内仅有的两座排涝站，共同承担围内17.54k ㎡集两面积的排涝任务，围内地面高程在12m— 17m之间。南北站分别建于 1978 年和 1966 年，已运行多年， 由于各方面的因素，其机组严重老化，排涝能力下降，需要进行改造和增容，改造内容分南北两站。北站：拆除后重建进水池和前池并设拦污设备、检修闸和工作桥；扩建压力水箱；改建涵管和出水池；旧泵房重建。南站：加长进水池和前池；设拦污设备、检修闸和工作桥；改建涵管、出水池和扩建压力水箱；旧泵房重建。更新 两 站 的 机 电 设 备 。 增 容 后 南 北 电 排 站 的 设 计 流 量 为15.52m3/s ，装机容量为2015KW，本工程等级为Ⅲ等，主要建筑物按 3 级设计。三、水文气象、地质1、水文气象，本地区阳光充沛，雨水充足，多年平均气温 21.5。C，各年平均年降雨量2201mm，围内无实测降雨资料，推算年最大24 小时点雨量均值为170mm，10 年一遇设计点暴雨量为 288.49mm，面雨量为 287.91mm,每年防汛期在4 月 5 日至 10 月 15 日。2、本区域地质构造简单，地层稳定，基本地震烈度为Ⅵ度，工程的地层特性为：上覆冲积粉砂粘土，厚度约12m，允许承载力160kpa 可塑，中等密实至密实，渗透微弱，工程地质条件较好。四、交通条件本工程陆上交通条件比较方便，土料及石料场相隔5— 7公里，可由原防汛台路或自修施工便道进入施工现场。五、主要工程数量见下表第三章 施工总平面布置一、施工总体方案我们通过现场考察和综合分析、针对本项目的特点、作如下初步总体方案。 1、由于本工程分三期工程量完成，一期工程改造北电排站，二期工程改造南电排站，...
