温度传感器特性研究报告试验报告

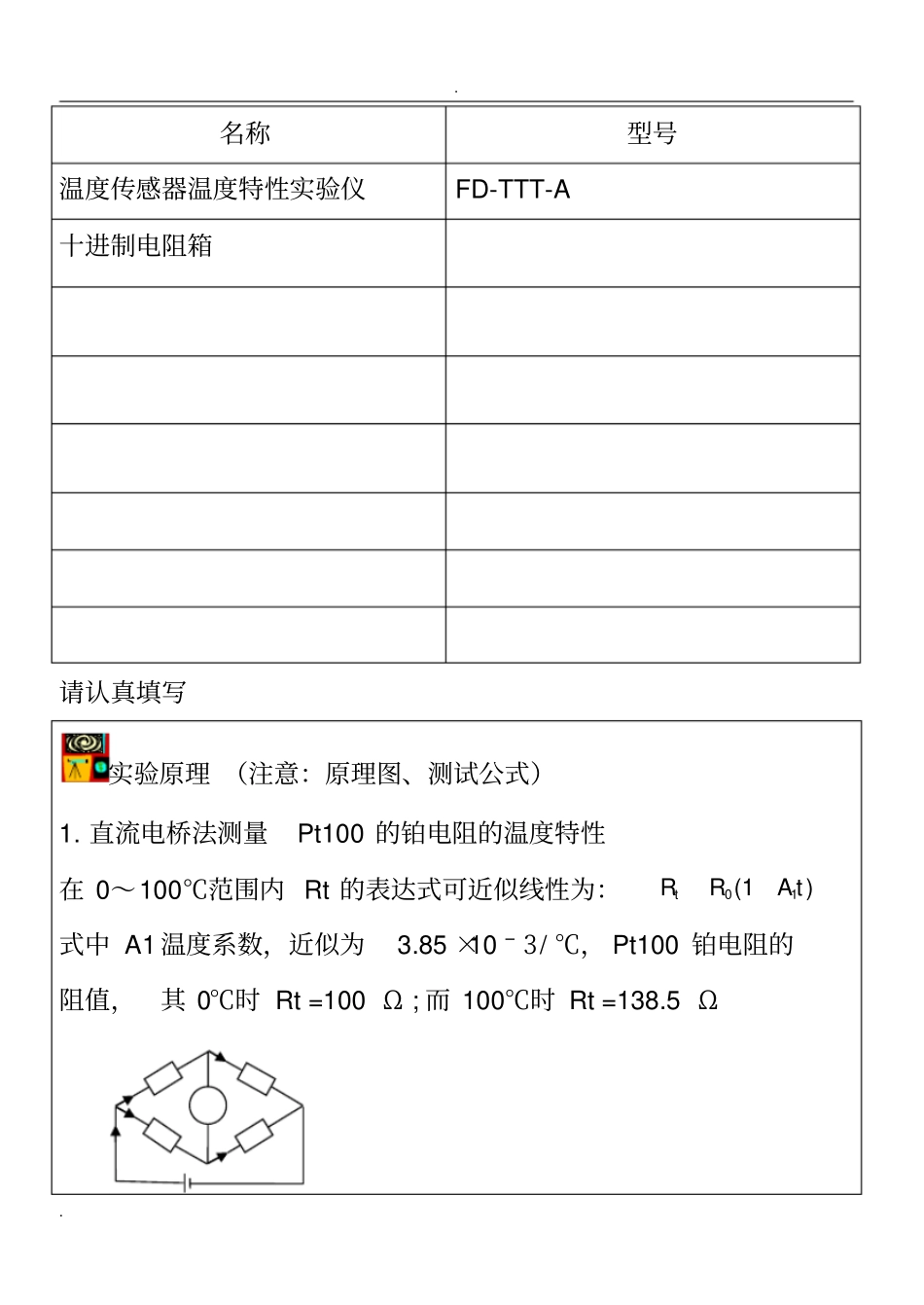

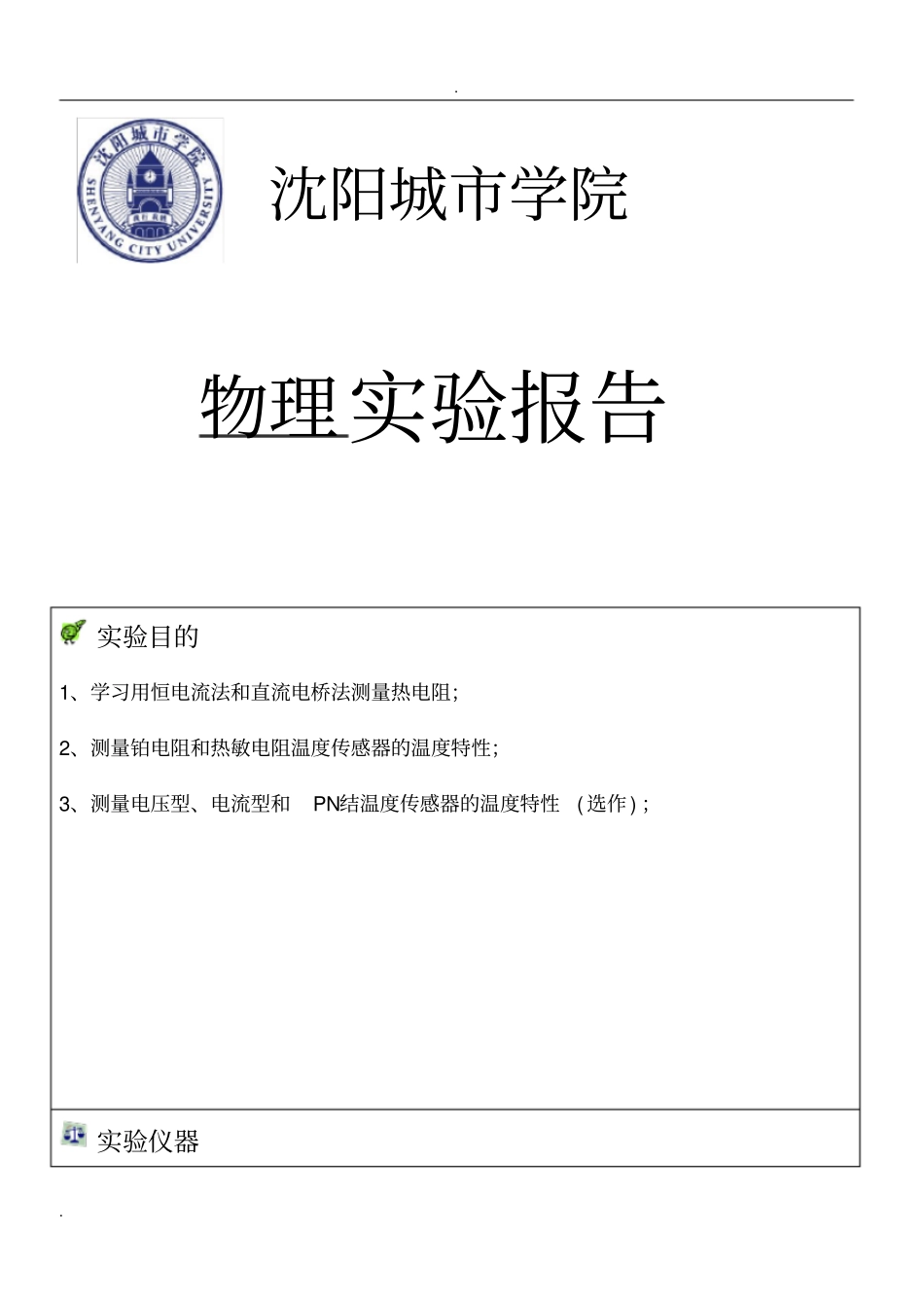

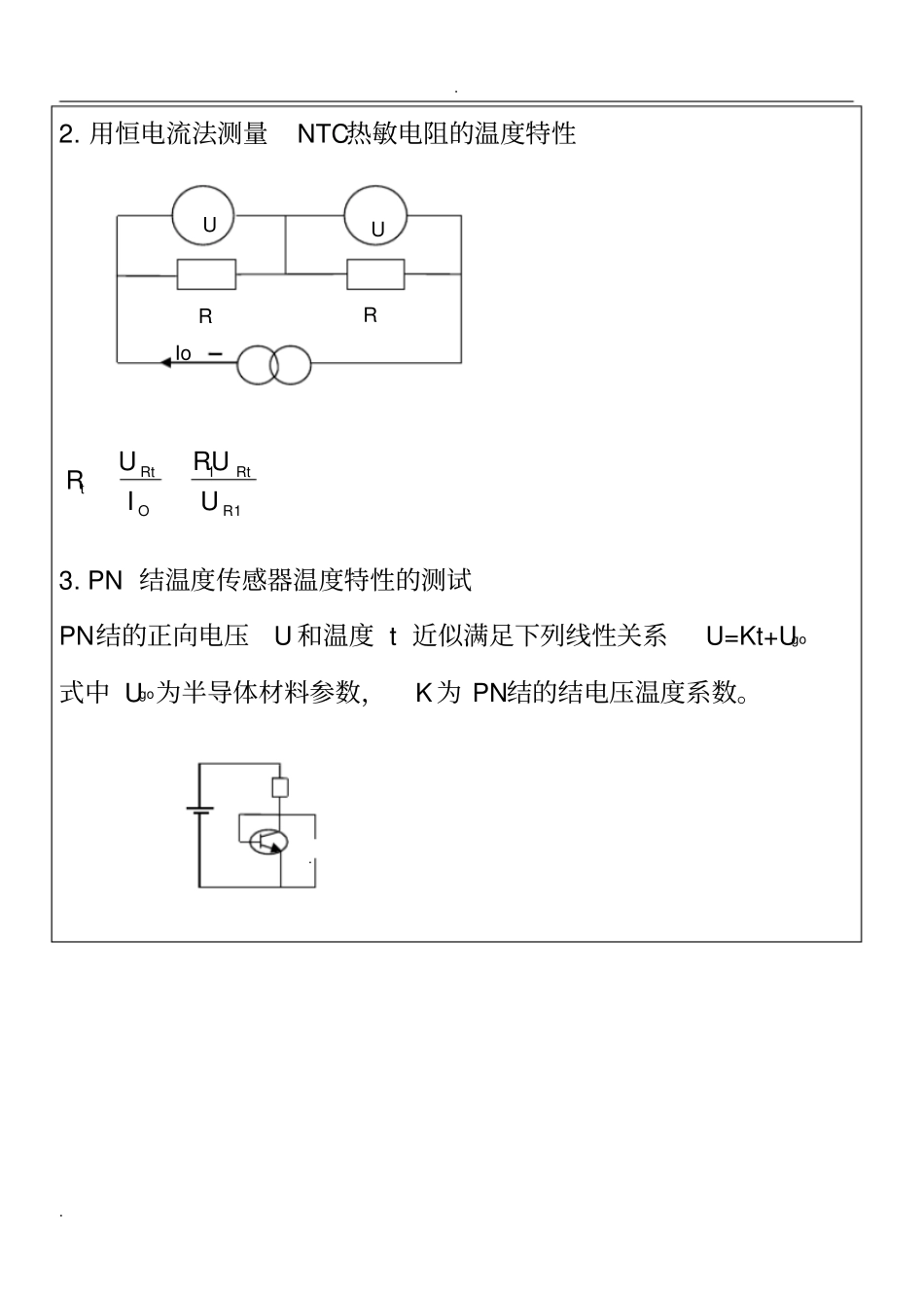

. . 沈阳城市学院物理实验报告实验目的1、学习用恒电流法和直流电桥法测量热电阻；2、测量铂电阻和热敏电阻温度传感器的温度特性；3、测量电压型、电流型和PN结温度传感器的温度特性( 选作 ) ；实验仪器. . 名称型号温度传感器温度特性实验仪FD-TTT-A 十进制电阻箱请认真填写实验原理 （注意：原理图、测试公式）1. 直流电桥法测量Pt100 的铂电阻的温度特性在 0～100℃范围内 Rt 的表达式可近似线性为：01(1)tRRAt式中 A1 温度系数，近似为3.85 ×10ˉ3/ ℃， Pt100 铂电阻的阻值，其 0℃时 Rt =100 Ω ; 而 100℃时 Rt =138.5 Ω. . 2. 用恒电流法测量NTC热敏电阻的温度特性11RtRttORURURIU3. PN 结温度传感器温度特性的测试PN结的正向电压U 和温度 t 近似满足下列线性关系U=Kt+Ugo 式中 Ugo为半导体材料参数，K 为 PN结的结电压温度系数。U U R R Io .. . 实验内容及步骤1. 在直流电桥法测量热电阻中首先将pt 棒插入加热井中2. 然后连接电路将电阻、电源插入到对应的插口中3. 各个线路插好后，观察温度，温度如果比需要温度高的话，调节温度直到温度小于实际温度。4. 观察电压，调节变阻器使得电压为0 并对此时的电阻值进行记录5. 恒电流法测量热电阻将NTC 热敏电阻插入热井中并重新连接电路6. 观察温度， 当温度达到要测量的温度的时候迅速记下此时的电压7.PN 结温度传感器首先按照电路连接线路8. 观察温度当温度达到要测量的温度的时候迅速记下此时的电压. . 实验数据记录 （注意：单位、有效数字、列表）温度（℃）直流电桥法测量Pt100 铂电阻的温度特性 / 电阻（Ω ）用恒电流法测量 NTC热敏电阻的温度特性/ 电阻（Ω ）PN结温度传感器温度特性的测试/ 电压（ mV）30 112.1 667.9 520.0 35 114.3 519.8 504.9 40 116.6 414.4 489.1 45 118.6 330.0 473.7 50 120.7 264.9 458.4 55 122.8 219.1 443.4 60 124.8 183.4 428.3 65 126.8 154.0 413.6 70 128.8 130.4 398.8 75 130.7 112.2 384.7 80 132.8 96.3 371.4 85 134.9 82.8 358.7 90 136.9 71.7 344.6 . . 请认真填写数据处理、误差分析和实验结论1、直流电桥法测Pt100 铂电阻温度特性实验结果：R=0.41T+100.04 相关系数R=0.99983 2、恒流源法测量NTC1K热敏电阻温度特性实验结果：U=-2.958T+607.2 R^2 =-0.99966 3、PN结温度传感器温度特性实验结果：Uab=-2.958T+607.2 相关系数R=-0.99966 （写出曲线方程、相关系数）. . . . 实验思考与建议铂电阻中的金属材料为什么要选用铂，像镍、铜一类的材料行得通吗？铂电阻有什么优点？行得通，但是镍铜线性没有铂的好，而且测量准确度没有铂高。请在两周内完成，交教师批阅
