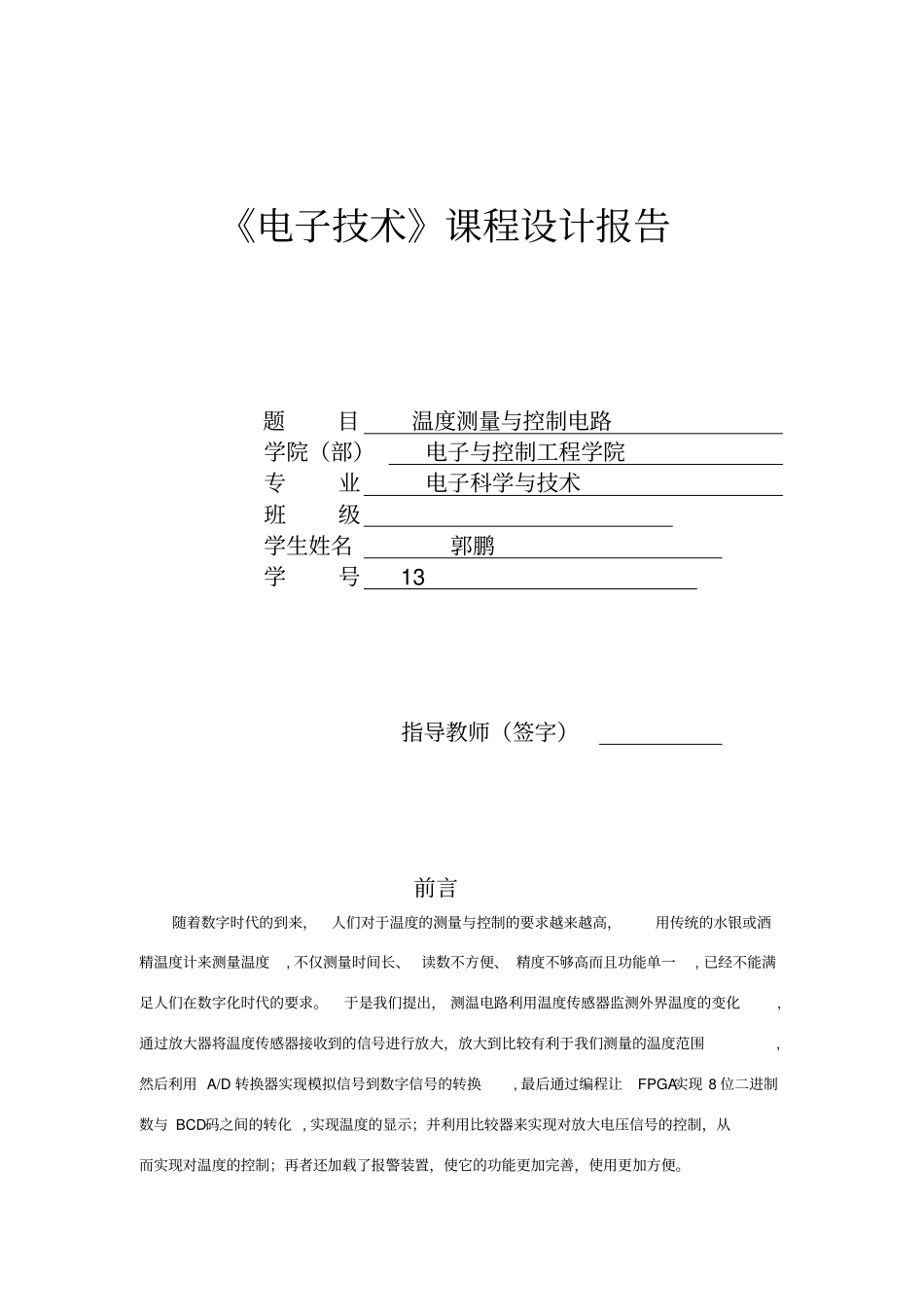

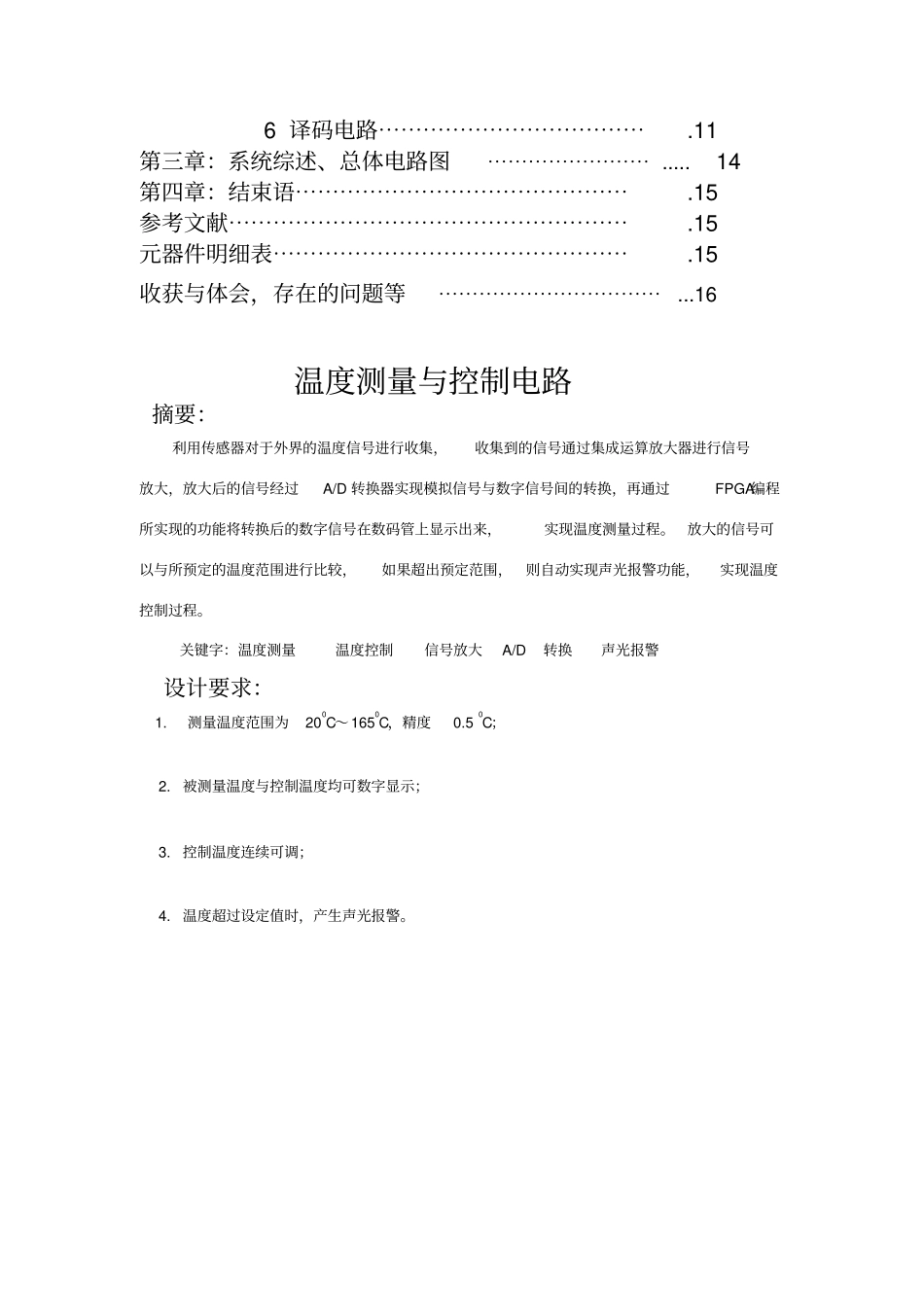

《电子技术》课程设计报告题目温度测量与控制电路学院（部）电子与控制工程学院专业电子科学与技术班级学生姓名郭鹏学号 13 指导教师（签字）前言随着数字时代的到来，人们对于温度的测量与控制的要求越来越高，用传统的水银或酒精温度计来测量温度, 不仅测量时间长、 读数不方便、 精度不够高而且功能单一, 已经不能满足人们在数字化时代的要求。于是我们提出， 测温电路利用温度传感器监测外界温度的变化,通过放大器将温度传感器接收到的信号进行放大，放大到比较有利于我们测量的温度范围,然后利用 A/D 转换器实现模拟信号到数字信号的转换, 最后通过编程让FPGA实现 8 位二进制数与 BCD码之间的转化 , 实现温度的显示；并利用比较器来实现对放大电压信号的控制，从而实现对温度的控制；再者还加载了报警装置，使它的功能更加完善，使用更加方便。本设计是采用了温度的测量、信号放大、A/D 转换、温度的显示、温度的控制、报警装置六部分来具体实现上述目的。目录摘要与设计要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..4第一章：系统概述⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..5第二章： 单元电路设计与分析⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯51) 方案选择⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯52) 设计原理与参考电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..6 1 放大电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.6 2 低通滤波电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.7 3 温度控制电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.8 4 报警电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.95 A/D 转换器⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..106 译码电路⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.11 第三章：系统综述、总体电路图⋯⋯⋯⋯⋯⋯⋯⋯ .....14第四章：结束语⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.15参考文献⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.15元器件明细表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.15收获与体会，存在的问题等⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯...16温度测量与控制电路摘要：利用传感器对于外界的温度信号进行收集，收集到的信号通过集成运算放大器进行信号放大，放大后的信号经过A/D 转换器实现模拟信号与数字信号间的转换，再通过FPGA编程所实现的功能将转换后的数字信号在数码管上显示出来，实现温度测量过程。放大的信号可以与所预定的温度范围进行比较，如果超出预定范围，则自动实现声光报警功能，实现温度控制过程。关键字：温度测量温度控制信号放大 A/D转换声光报警设计要求： 1. 测量温度范围为200C～1650C，精度0.50C；2. 被测...
