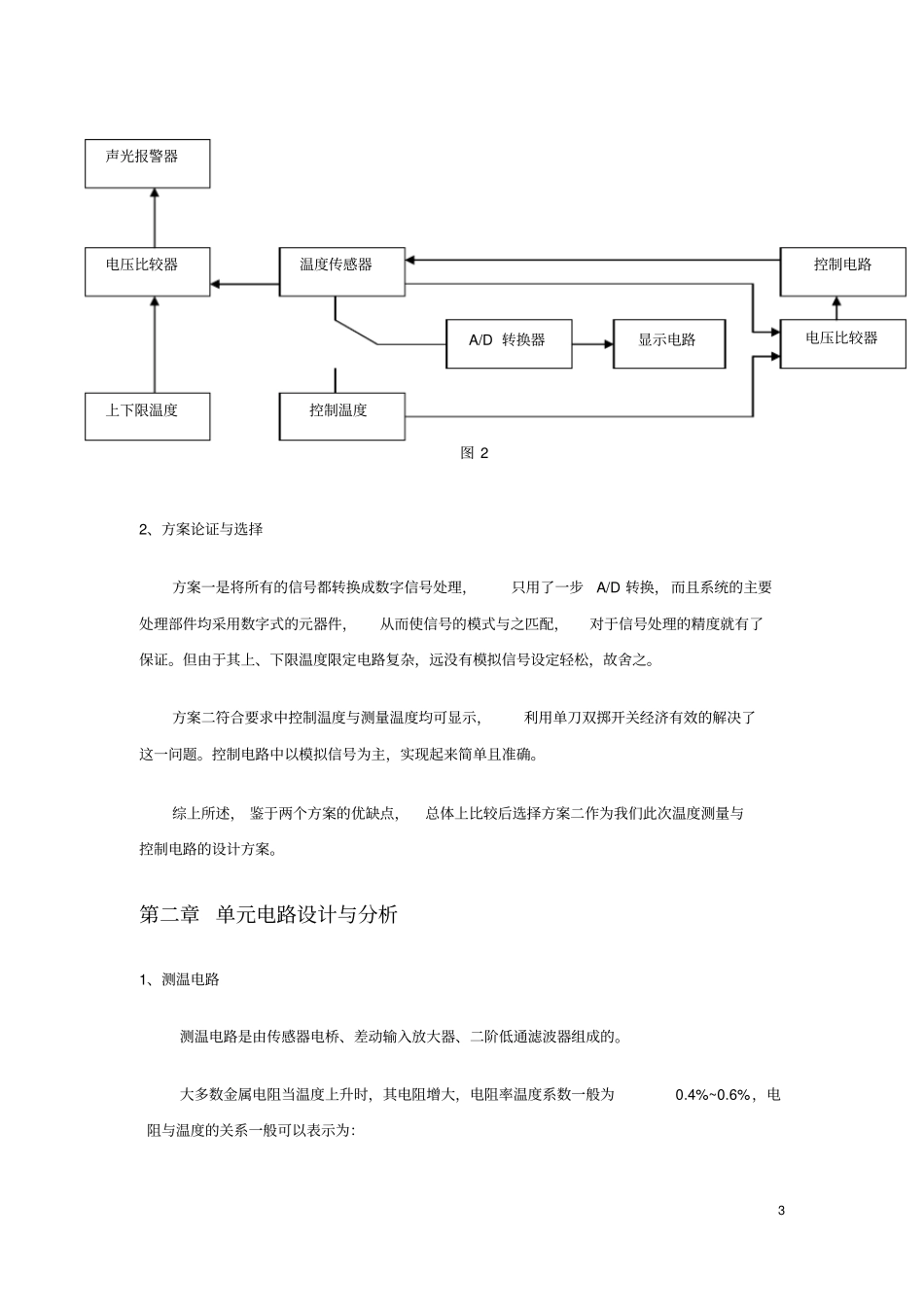

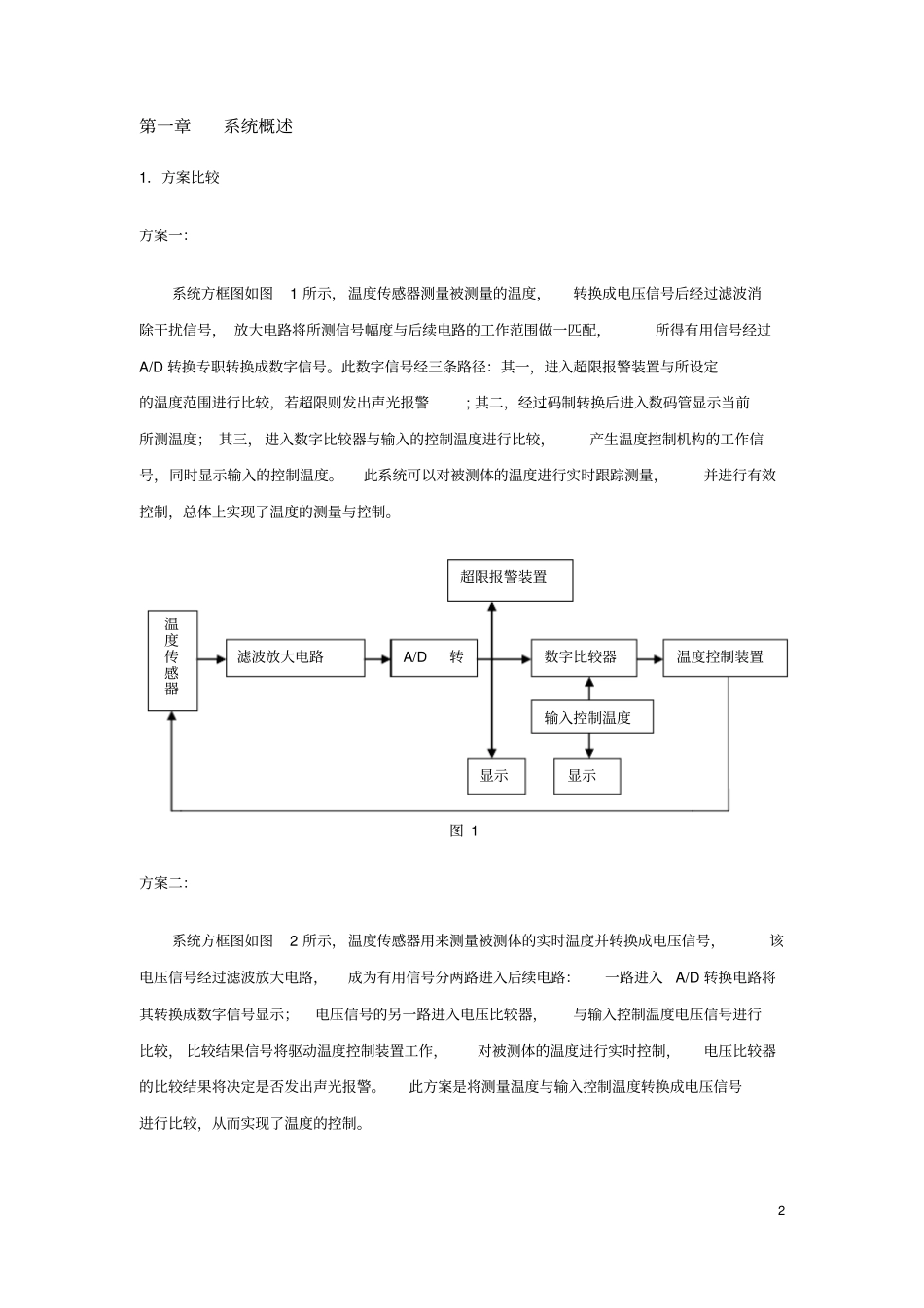

1 温度测量与控制电路摘要温度是一个与人们生活和生产密切相关的重要物理量。温度的测量和控制技术应用十分广泛。在工农业生产和科学研究中,经常需要对某一系统的温度进行测量,并能自动的控制、调节该系统的温度。本设计主要结合模拟电子技术和数字电子技术的基本知识来实现温度测量与控制,温度测量电路运用铂热电阻温度传感器,控制电路是通过两个电压比较电路来实现,声光报警装置采用 LED和蜂鸣器构成。 工作原理主要是利用温度传感器把系统的温度通过A\D 转换电路将电信号转换成数字信号,并通过与之连接的译码电路中显示出来,译码显示部分应用有内置译码器的四输入数码管完成,而 8 位二进制数到8421BCD码的转换由74185 来实现。 同时电压信号通过电压比较器与输入电压比较决定输出是高电平或是低电平,进而控制下一个电路单元的工作状态。调温控制电路中,测量温度大于设定温度时,控制电路接通降温设备对其降温, 测量温度小于设定温度时,控制电路接通加热设备对其加热。报警系统是将测量温度与上下限温度通过电压比较器比较。关键字温度传感器差动放大电路二阶低通有源滤波器 A/D转换电压比较器控制温度声光报警设计要求1. 测量温度范围为20℃~165℃,精度0.50 ℃;2. 被测量温度与控制温度均可数字显示;3. 控制温度连续可调;4. 温度超过设定值时,产生声光报警。2 第一章系统概述1.方案比较方案一:系统方框图如图1 所示,温度传感器测量被测量的温度,转换成电压信号后经过滤波消除干扰信号, 放大电路将所测信号幅度与后续电路的工作范围做一匹配,所得有用信号经过A/D 转换专职转换成数字信号。此数字信号经三条路径:其一,进入超限报警装置与所设定的温度范围进行比较,若超限则发出声光报警; 其二,经过码制转换后进入数码管显示当前所测温度; 其三, 进入数字比较器与输入的控制温度进行比较,产生温度控制机构的工作信号,同时显示输入的控制温度。此系统可以对被测体的温度进行实时跟踪测量,并进行有效控制,总体上实现了温度的测量与控制。图 1 方案二:系统方框图如图2 所示,温度传感器用来测量被测体的实时温度并转换成电压信号,该电压信号经过滤波放大电路,成为有用信号分两路进入后续电路:一路进入A/D 转换电路将其转换成数字信号显示;电压信号的另一路进入电压比较器,与输入控制温度电压信号进行比较, 比较结果信号将驱动温度控制装置工作,对被测体的温度进行实时控制,电...
