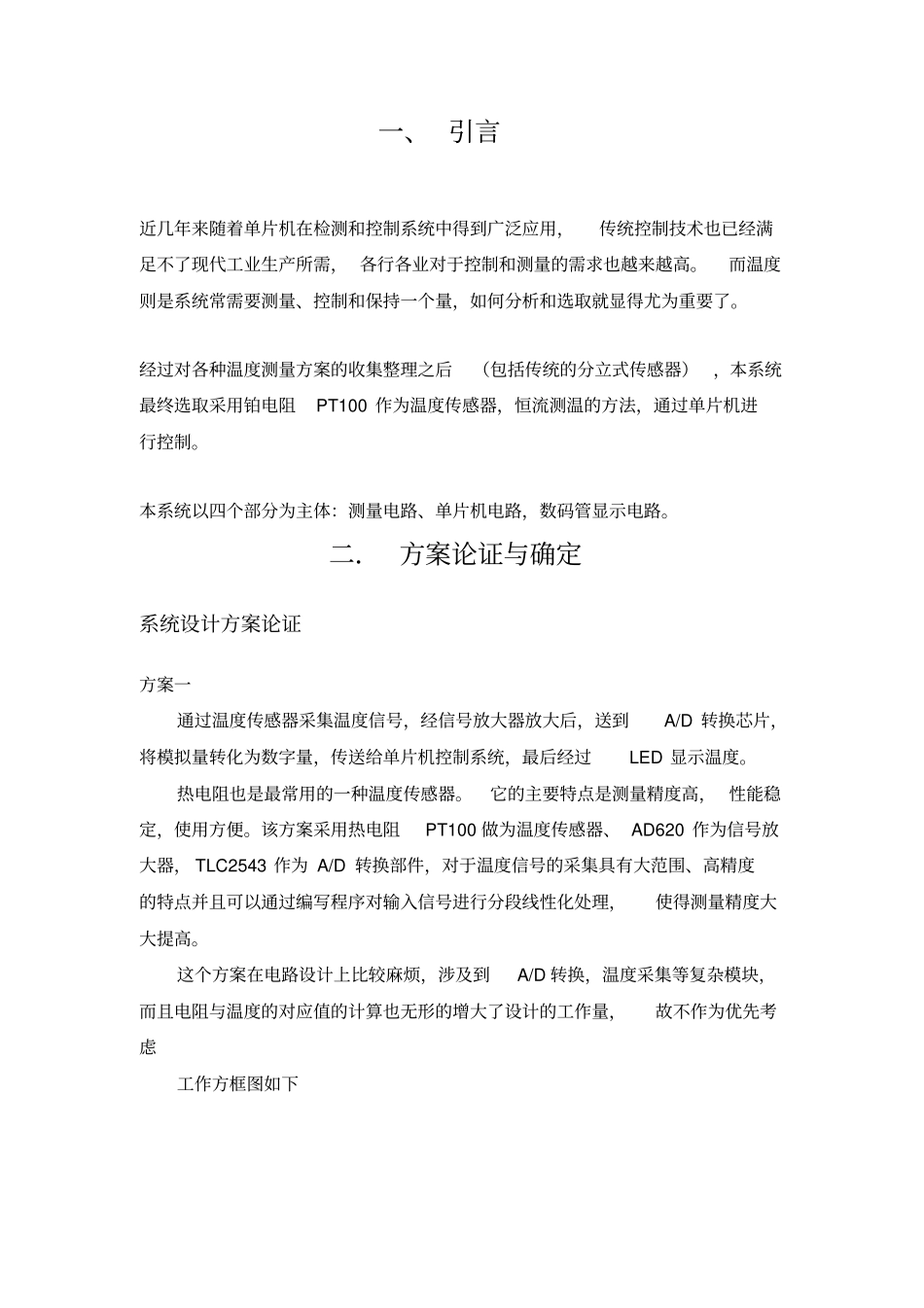

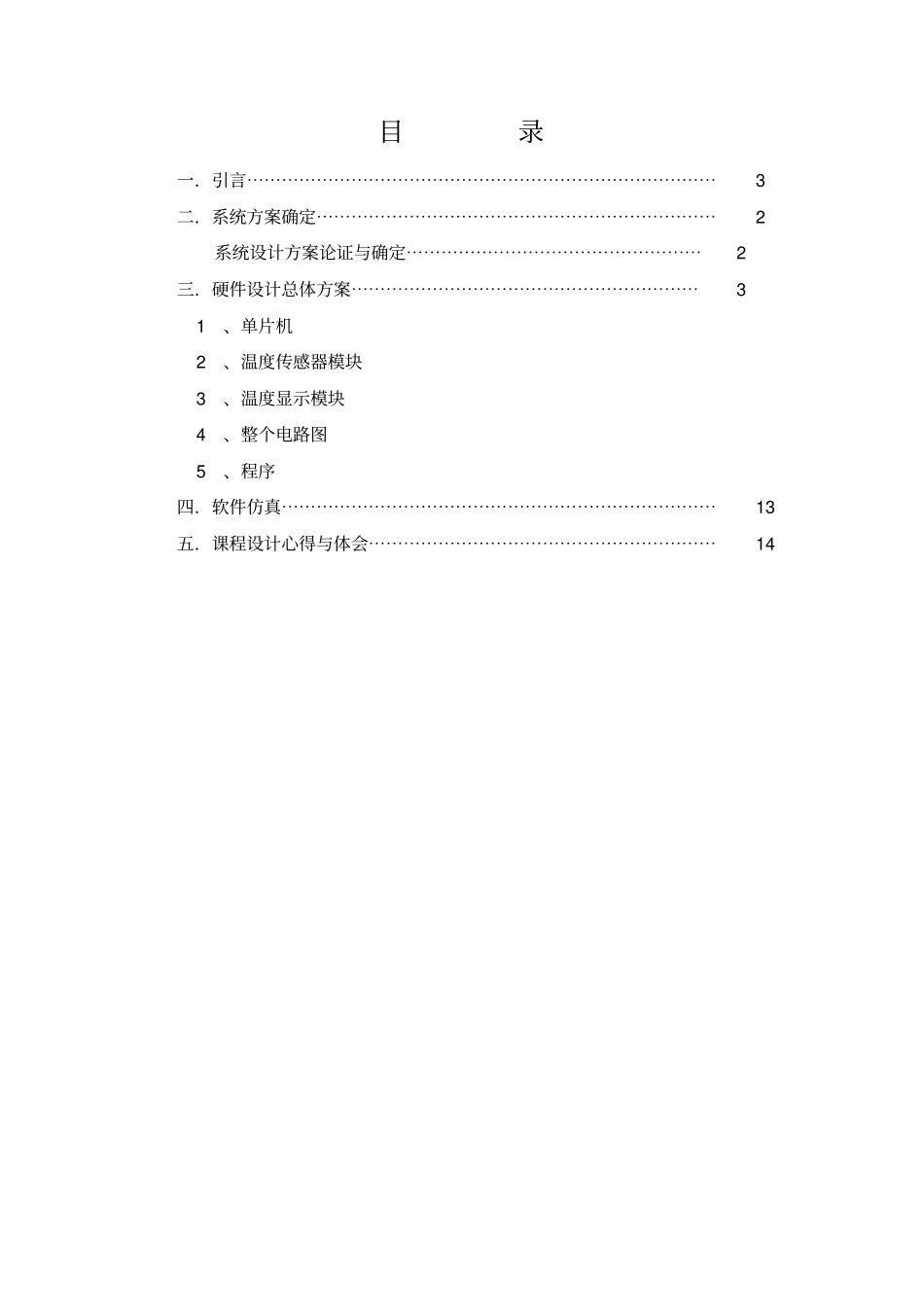

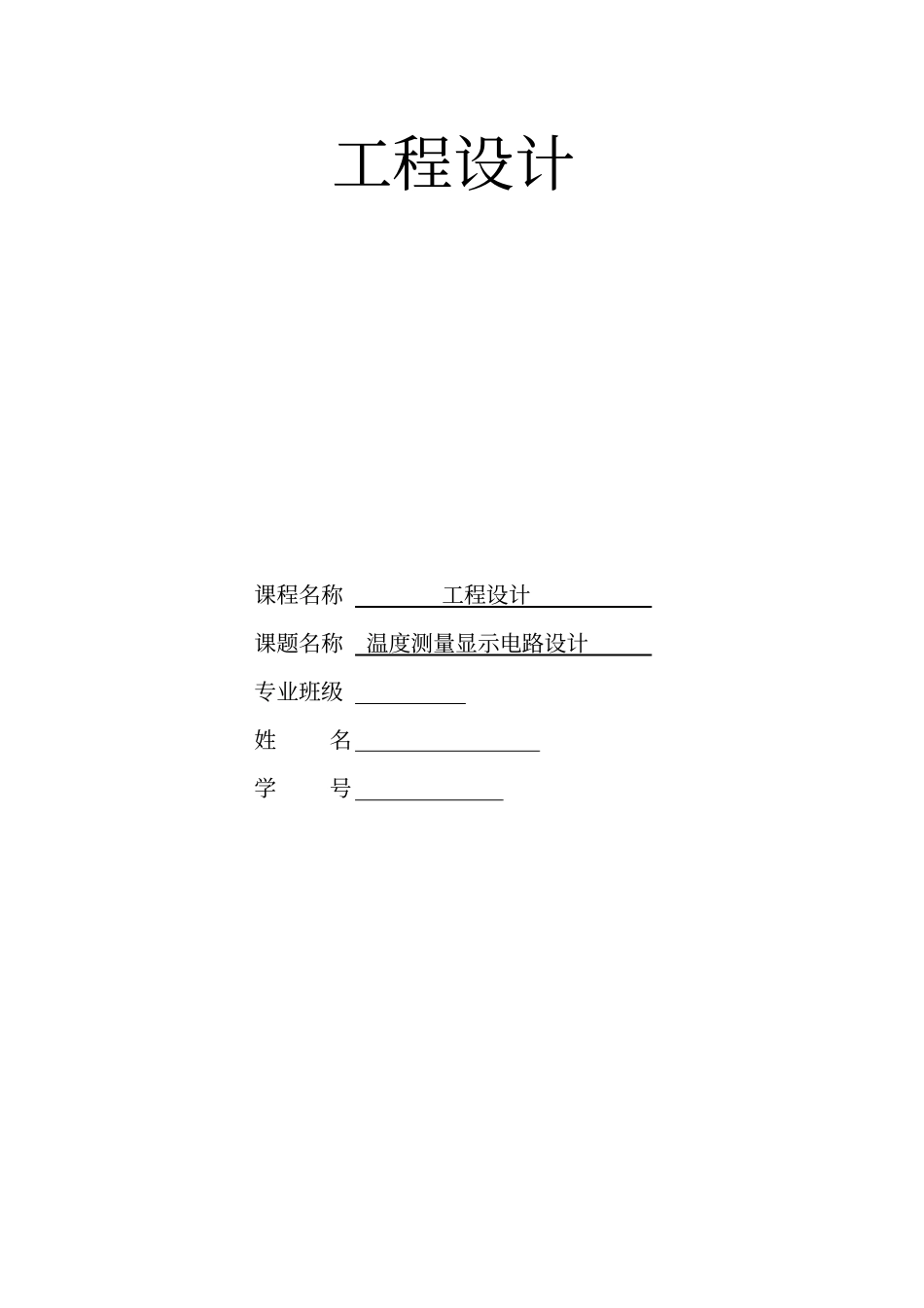

工程设计课程名称工程设计课题名称温度测量显示电路设计专业班级姓名学号目录一．引言⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 二．系统方案确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 系统设计方案论证与确定⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 三．硬件设计总体方案⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3 1、单片机 2、温度传感器模块 3、温度显示模块 4、整个电路图 5、程序四．软件仿真⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13 五．课程设计心得与体会⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯14一、 引言近几年来随着单片机在检测和控制系统中得到广泛应用，传统控制技术也已经满足不了现代工业生产所需， 各行各业对于控制和测量的需求也越来越高。而温度则是系统常需要测量、控制和保持一个量，如何分析和选取就显得尤为重要了。经过对各种温度测量方案的收集整理之后（包括传统的分立式传感器），本系统最终选取采用铂电阻PT100 作为温度传感器，恒流测温的方法，通过单片机进行控制。本系统以四个部分为主体：测量电路、单片机电路，数码管显示电路。二． 方案论证与确定系统设计方案论证方案一通过温度传感器采集温度信号，经信号放大器放大后，送到A/D 转换芯片，将模拟量转化为数字量，传送给单片机控制系统，最后经过LED 显示温度。热电阻也是最常用的一种温度传感器。它的主要特点是测量精度高， 性能稳定，使用方便。该方案采用热电阻PT100 做为温度传感器、 AD620 作为信号放大器， TLC2543 作为 A/D 转换部件，对于温度信号的采集具有大范围、高精度的特点并且可以通过编写程序对输入信号进行分段线性化处理，使得测量精度大大提高。这个方案在电路设计上比较麻烦，涉及到A/D 转换，温度采集等复杂模块，而且电阻与温度的对应值的计算也无形的增大了设计的工作量，故不作为优先考虑工作方框图如下方案二进而考虑到用温度传感器， 在单片机电路设计中， 大多都是使用传感器， 所以这是非常容易想到的，所以可以采用一只温度传感器DS18B20，此传感器，可以很容易直接读取被测温度值， 进行转换， 电路简单，精度高，软硬件都以实现，而且使用单片机的接口便于系统的再扩展，满足设计要求。 从以上两种方案， 很容易看出，采用方案二，电路比较简单，费用较低，可靠性高，软件设计也比较简单，故采用了方案二。三、硬件设计总体方案1、单片机AT89...
