温度记录仪使用手册资料

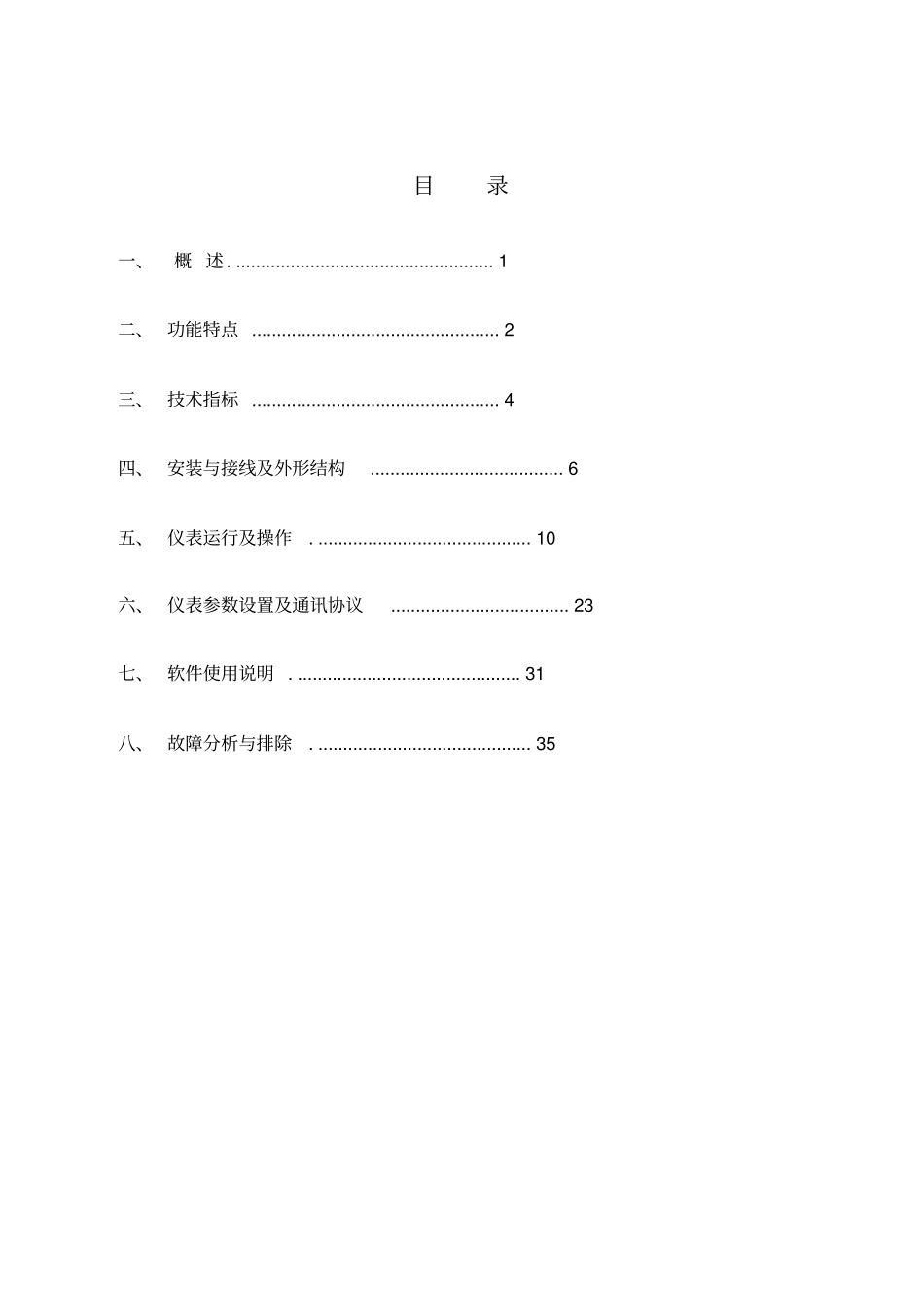

目录一、概 述 . .................................................... 1 二、 功能特点 .................................................. 2 三、 技术指标 .................................................. 4 四、 安装与接线及外形结构....................................... 6 五、 仪表运行及操作. ........................................... 10 六、 仪表参数设置及通讯协议.................................... 23 七、 软件使用说明 . ............................................. 31 八、 故障分析与排除. ........................................... 35 数据记录仪· 使用手册1 一、 概述触控数据记录仪以其丰富的显示画面、灵活的操作方式以及强大的记录、运算、 控制和管理功能， 在各行各业中获得了极其广泛的应用。本产品吸纳了各种国内外数据记录仪的优点，应用最新的显示技术、微电子技术、 数据存储和通讯技术，是一款功能齐全、操作方便、精确可靠、高性价比的产品。本产品在配置方面拥有蓝屏和彩色屏两种选择。可以接收多种类型的电流、电压和电阻信号，实现温度、湿度、压力、液面、流量、成分以及力、力矩、位移等物理量的显示、记录、越限监控、报表生成、数据通讯、信号变送以及流量累计等功能。本产品主要由触控液晶屏、按键、ARM微处理器为核心的主板、主电源、外供变送器电源、智能通道板、大容量FLASH等构成：可配备不同类型的智能通道板，根据应用要求选择。内置大容量FLASH ，可通过 U 盘快速将 FLASH 中的数据转储到计算机中。内置的FLASH 的容量为70M 字节， 8 通道时若 20 秒记录一次可记录 108 天 ，最快 1 秒记录一次所有通道的数据。数字显示界面、棒图显示画面、实时曲线画面、追忆曲线画面追忆曲线读数光标功能。测量、显示基本误差：±0.2% F· S 可参数设置多点报警功能。数据记录仪· 使用手册2 二、 功能特点本产品显示信息量大、界面友好、操作简单，下面是主要功能特点：不需要笔和纸记录，日常维护工作量非常小，运行费用低；采用高亮度触控彩色TFT 液晶屏， CCFL 背光、画面清晰；采用 ARM 微处理器， 可同时实现多路 （仪器内部最高 64 路）信号采集、记录、显示和报警；采用 70MB 大容量的 FLASH 闪存芯片存贮历史数据，掉电永不丢失数据；全隔离万能输入，可同时输入多种信号，无需更换模块，直接...
