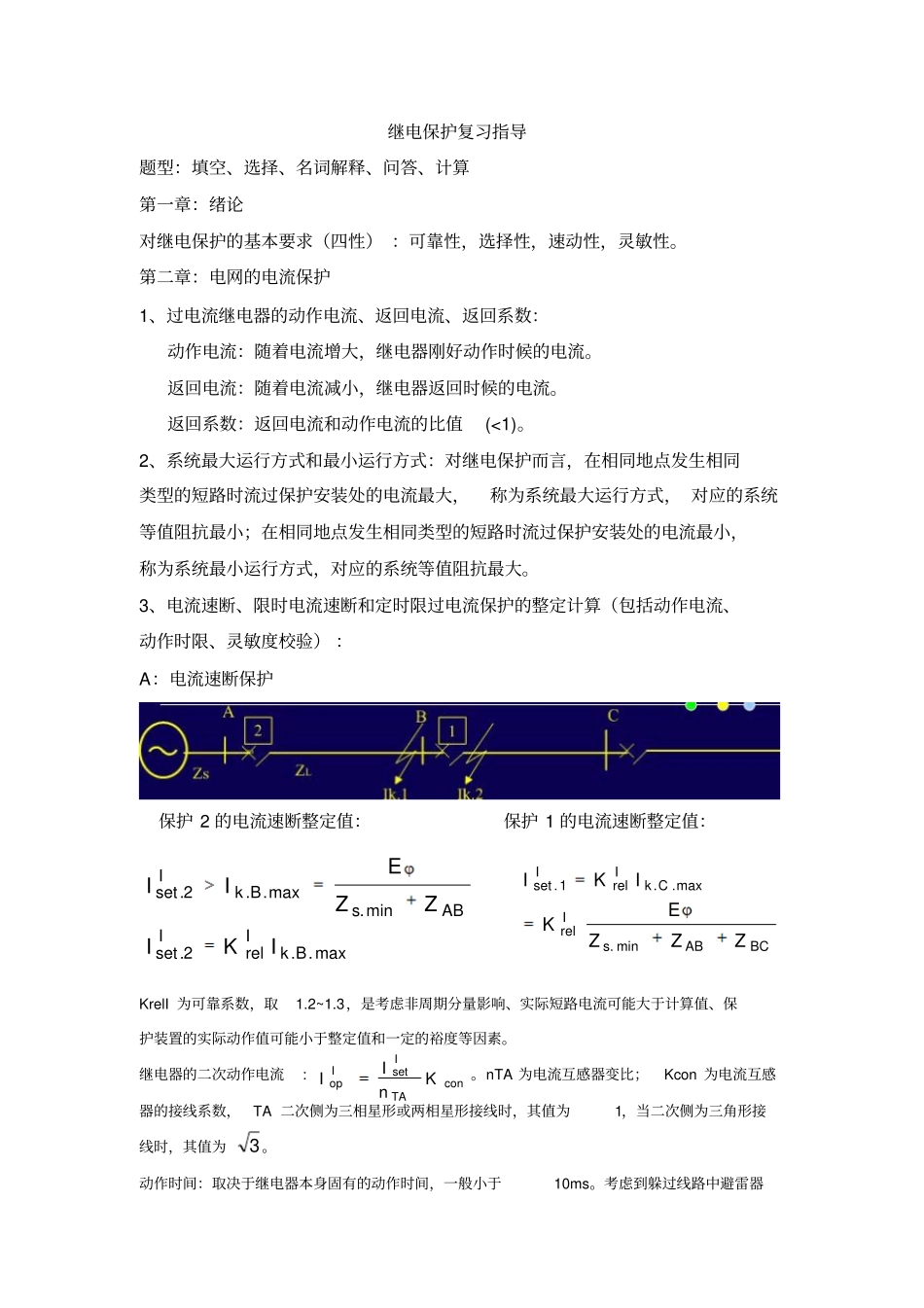

继电保护复习指导题型：填空、选择、名词解释、问答、计算第一章：绪论对继电保护的基本要求（四性） ：可靠性，选择性，速动性，灵敏性。第二章：电网的电流保护1、过电流继电器的动作电流、返回电流、返回系数：动作电流：随着电流增大，继电器刚好动作时候的电流。返回电流：随着电流减小，继电器返回时候的电流。返回系数：返回电流和动作电流的比值(<1)。2、系统最大运行方式和最小运行方式：对继电保护而言，在相同地点发生相同类型的短路时流过保护安装处的电流最大，称为系统最大运行方式， 对应的系统等值阻抗最小；在相同地点发生相同类型的短路时流过保护安装处的电流最小，称为系统最小运行方式，对应的系统等值阻抗最大。3、电流速断、限时电流速断和定时限过电流保护的整定计算（包括动作电流、动作时限、灵敏度校验） ：A：电流速断保护保护 2 的电流速断整定值：保护 1 的电流速断整定值：KrelI 为可靠系数，取1.2~1.3，是考虑非周期分量影响、实际短路电流可能大于计算值、保护装置的实际动作值可能小于整定值和一定的裕度等因素。继电器的二次动作电流: 。nTA 为电流互感器变比；Kcon 为电流互感器的接线系数，TA 二次侧为三相星形或两相星形接线时，其值为1，当二次侧为三角形接线时，其值为。动作时间：取决于继电器本身固有的动作时间，一般小于10ms。考虑到躲过线路中避雷器max..I2.ABmin.max..I2.KBkIrelsetsBksetIIZZEIIBCsIrelCkIrelsetZZZEKIKIABmin.max..I1.consetopKnIITAII3的放电时间40~60ms，一般加装一个动作时间为60~80ms 的保护出口中间继电器，一方面延时，另一方面扩大触点的容量和数量。电流速断保护的保护范围校验：考虑最不利于保护动作的情况：最小运行方式下两相短路：规程规定，最小保护范围不应小于线路全长的15％— 20％，即：B：限时电流速断保护起动电流的整定：保护区要延伸到相邻线路、或相邻元件的一部分。动作时限（考虑选择性问题） ：应比下一条线路电流速断保护的动作时限高出一个时间阶梯 Δ t：t1II = t2I + Δ t； Δ t 通常取为 0.5s。灵敏性用灵敏系数Ksen 衡量：基本出发点： 选择在要求的保护区内短路最不利于保护动作的情况，来校验保护是否能够动作。运行方式：最小短路类型：两相短路点：本线路末端要求 Ksen ≥ 1.3~1.5 C：过电流保护I2.min1max.(2)min.232setskILzZEI令为例：以保护)23(1max.2.1minsIsetZIEzL求出：%20~%15minLL应满足：保护装...
