溜板工艺极其挂架式双引导镗床夹具设计

溜板工艺极其挂架式双引导镗床夹具设计_第1页
1/16
溜板工艺极其挂架式双引导镗床夹具设计_第2页
2/16
溜板工艺极其挂架式双引导镗床夹具设计_第3页
3/16

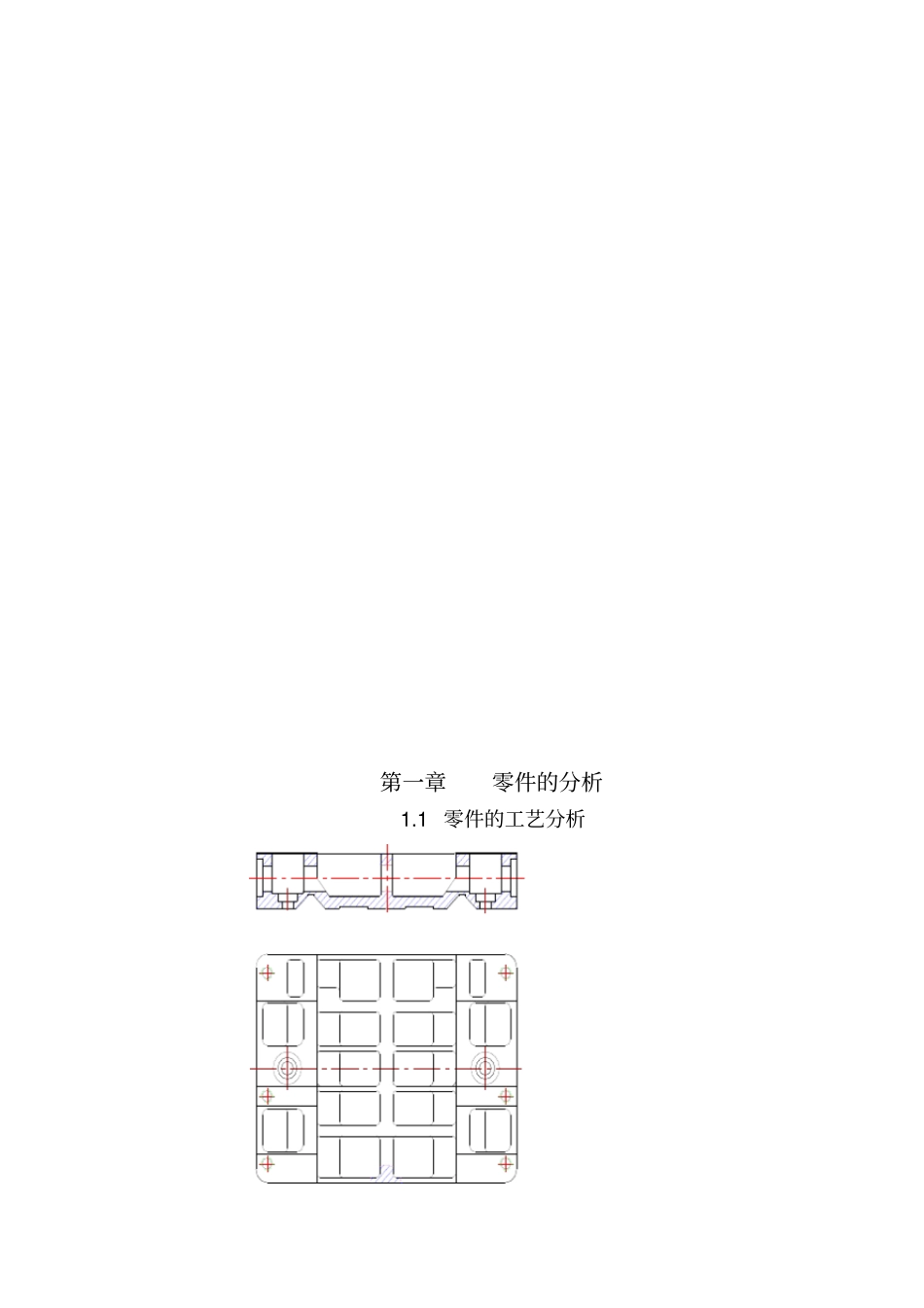

毕业设计说明书设计题目 溜板工艺极其挂架式双引导镗床夹具目录前言 ------------------------------------------------- 3第一章零件的分析 ---------------------------------- 41.1 零件的工艺分析 ------------------------------------------ 4 1.2 零件的安装过程 ----------------------------------------- 4 第二章确定零件毛坯的制造形式------------------------- 6第三章制定工艺路线 ------------------------------ 63.1各主要表面的工序安排 ------------------------------- 63.2 确定工艺路线 -------------------------------------------- 6 3.3 零件加工工艺过程分析 ------------------------------------ 8 3.4 拟定工艺路线 -------------------------------------------- 9 第四章夹具设计 ----------------------------------- 134.1 对夹具机构的具体分析 -------------------------------------- 13 4.2 镗孔的夹具设计方案 ------------------------------------------- 15 4.3 计算夹紧力并确定螺杆直径 -------------------------------- 15 第五章致谢 ----------------------------------------- 16第六章参考文献 ------------------------------------- 17前言毕业设计是在完成了制造工艺学( 含机床夹具设计 ) 和大部分专业课 , 并进行了生产实习的基础上进行的一个重要环节. 这次设计使我能够综合的运用机械制造工艺学中的基本理论 , 并结合生产实习中学道的实践理论知识, 独立地分析和解决工艺问题 , 初步具备了设一个中等复杂程序的工艺规程能力和运用夹具设计的基本原理和方法 . 拟订夹具设计方案 , 完成夹具结构设计的能力, 也是熟悉和运用有关手册, 图表等技术资料及编写技术文件等技能的一次全面实践的机会, 为今后从事的工作打下良好的基础由于我能力所限 , 经验不足 , 设计中还有许多不足之处 , 敬请各位老师多多指教 .第一章零件的分析1.1 零件的工艺分析由图可知,零件的材料为HT20-40,该材料总的来说比具有同类型基体的灰口铸铁或可锻铸铁具有更高的机械性能,特别是球墨铸铁的拉伸屈服极限是较高的,这是其宝贵的性能,球墨铸铁也具有灰口铸铁的许多优点,(如铸造性好、 减磨性好、切削加工性好, 缺口敏感性⋯⋯等) 并且某些性能优于灰口铸铁或锻钢。如疲劳强度比灰口铸铁大0.5-1 倍以上,而与中碳钢相近, ...
