滑升门专业技术要求

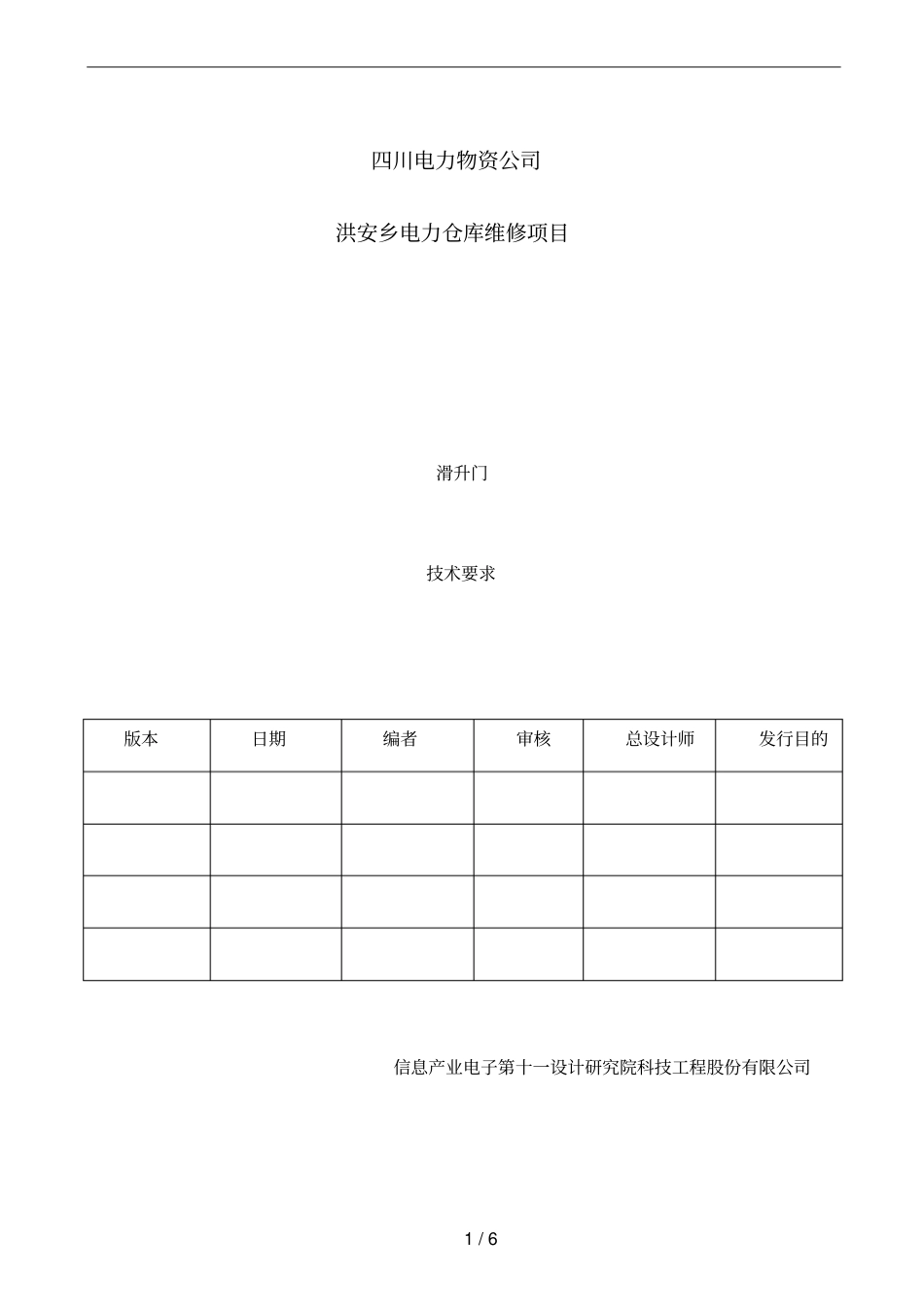

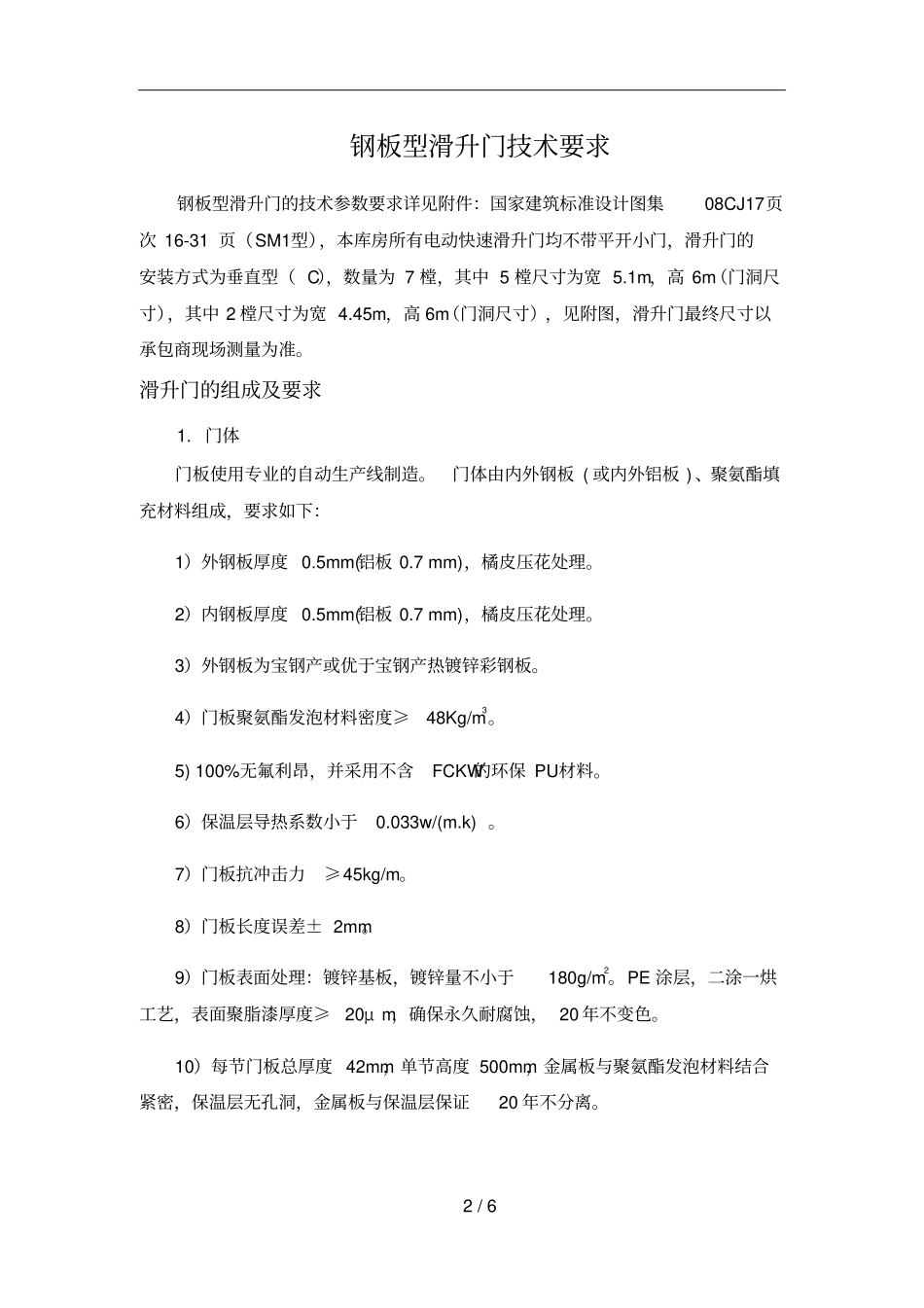

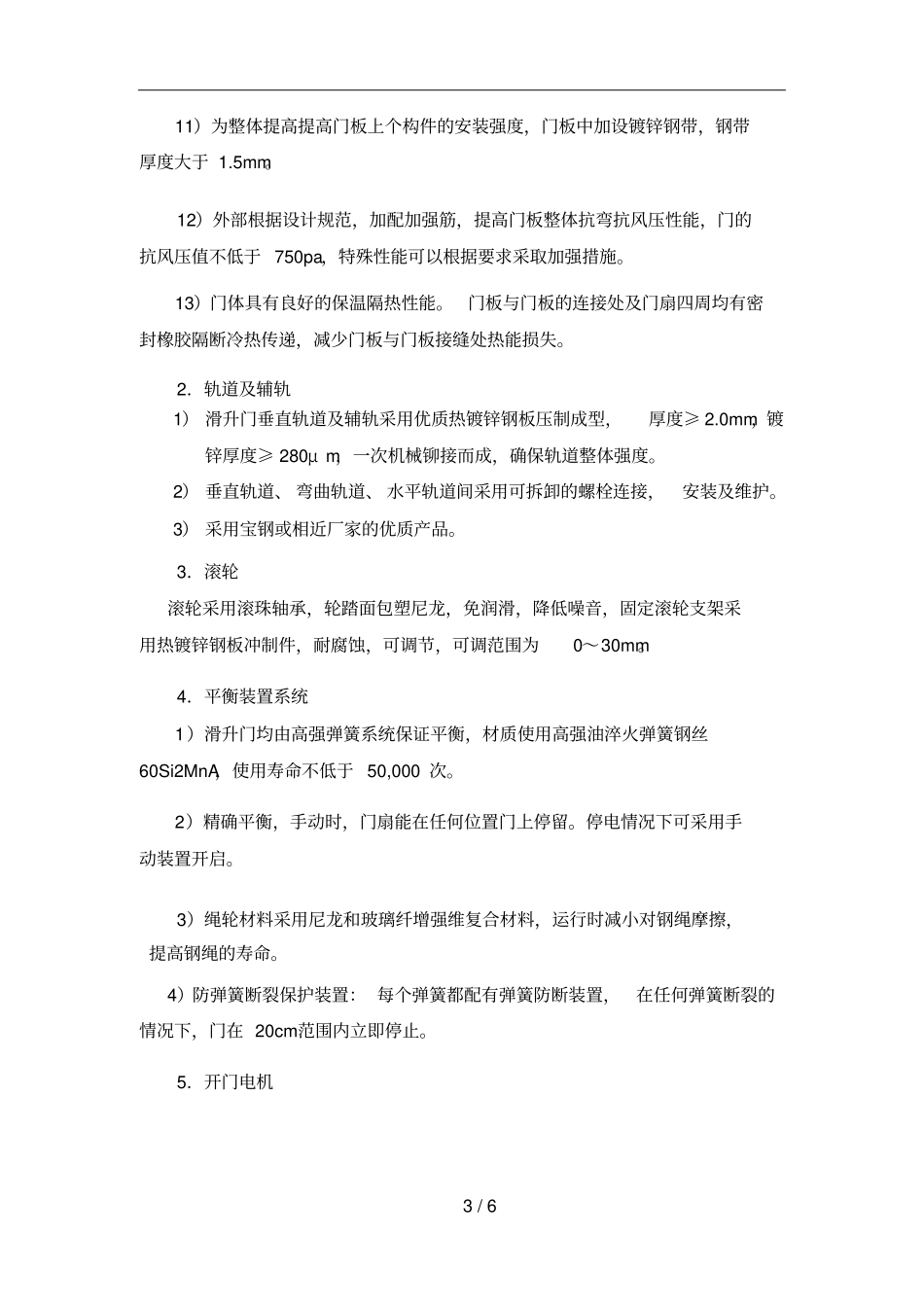

1 / 6 四川电力物资公司洪安乡电力仓库维修项目滑升门技术要求版本日期编者审核总设计师发行目的信息产业电子第十一设计研究院科技工程股份有限公司2 / 6 钢板型滑升门技术要求钢板型滑升门的技术参数要求详见附件：国家建筑标准设计图集08CJ17页次 16-31 页（SM1型），本库房所有电动快速滑升门均不带平开小门，滑升门的安装方式为垂直型（ C），数量为 7 樘，其中 5 樘尺寸为宽 5.1m，高 6m（门洞尺寸），其中 2 樘尺寸为宽 4.45m，高 6m（门洞尺寸），见附图，滑升门最终尺寸以承包商现场测量为准。滑升门的组成及要求1. 门体门板使用专业的自动生产线制造。门体由内外钢板 ( 或内外铝板 ) 、聚氨酯填充材料组成，要求如下：1）外钢板厚度 0.5mm(铝板 0.7 mm)，橘皮压花处理。2）内钢板厚度 0.5mm(铝板 0.7 mm)，橘皮压花处理。3）外钢板为宝钢产或优于宝钢产热镀锌彩钢板。4）门板聚氨酯发泡材料密度≥48Kg/m3。5) 100%无氟利昂，并采用不含FCKW的环保 PU材料。6）保温层导热系数小于0.033w/(m.k) 。7）门板抗冲击力≥45kg/m。8）门板长度误差± 2mm。9）门板表面处理：镀锌基板，镀锌量不小于180g/m2。PE 涂层，二涂一烘工艺，表面聚脂漆厚度≥20μ m，确保永久耐腐蚀， 20 年不变色。10）每节门板总厚度 42mm，单节高度 500mm，金属板与聚氨酯发泡材料结合紧密，保温层无孔洞，金属板与保温层保证20 年不分离。3 / 6 11）为整体提高提高门板上个构件的安装强度，门板中加设镀锌钢带，钢带厚度大于 1.5mm。12）外部根据设计规范，加配加强筋，提高门板整体抗弯抗风压性能，门的抗风压值不低于 750pa，特殊性能可以根据要求采取加强措施。13）门体具有良好的保温隔热性能。门板与门板的连接处及门扇四周均有密封橡胶隔断冷热传递，减少门板与门板接缝处热能损失。2．轨道及辅轨1） 滑升门垂直轨道及辅轨采用优质热镀锌钢板压制成型，厚度≥ 2.0mm，镀锌厚度≥ 280μ m，一次机械铆接而成，确保轨道整体强度。2） 垂直轨道、 弯曲轨道、 水平轨道间采用可拆卸的螺栓连接，安装及维护。3） 采用宝钢或相近厂家的优质产品。3．滚轮滚轮采用滚珠轴承，轮踏面包塑尼龙，免润滑，降低噪音，固定滚轮支架采用热镀锌钢板冲制件，耐腐蚀，可调节，可调范围为0～30mm。4．平衡装置系统1）滑升门均由高强弹簧系统保证平衡，材质使用高强油淬火弹簧钢丝60Si2MnA，使用寿命不低于 50,000 次。2）精...
