潜油电泵说明书

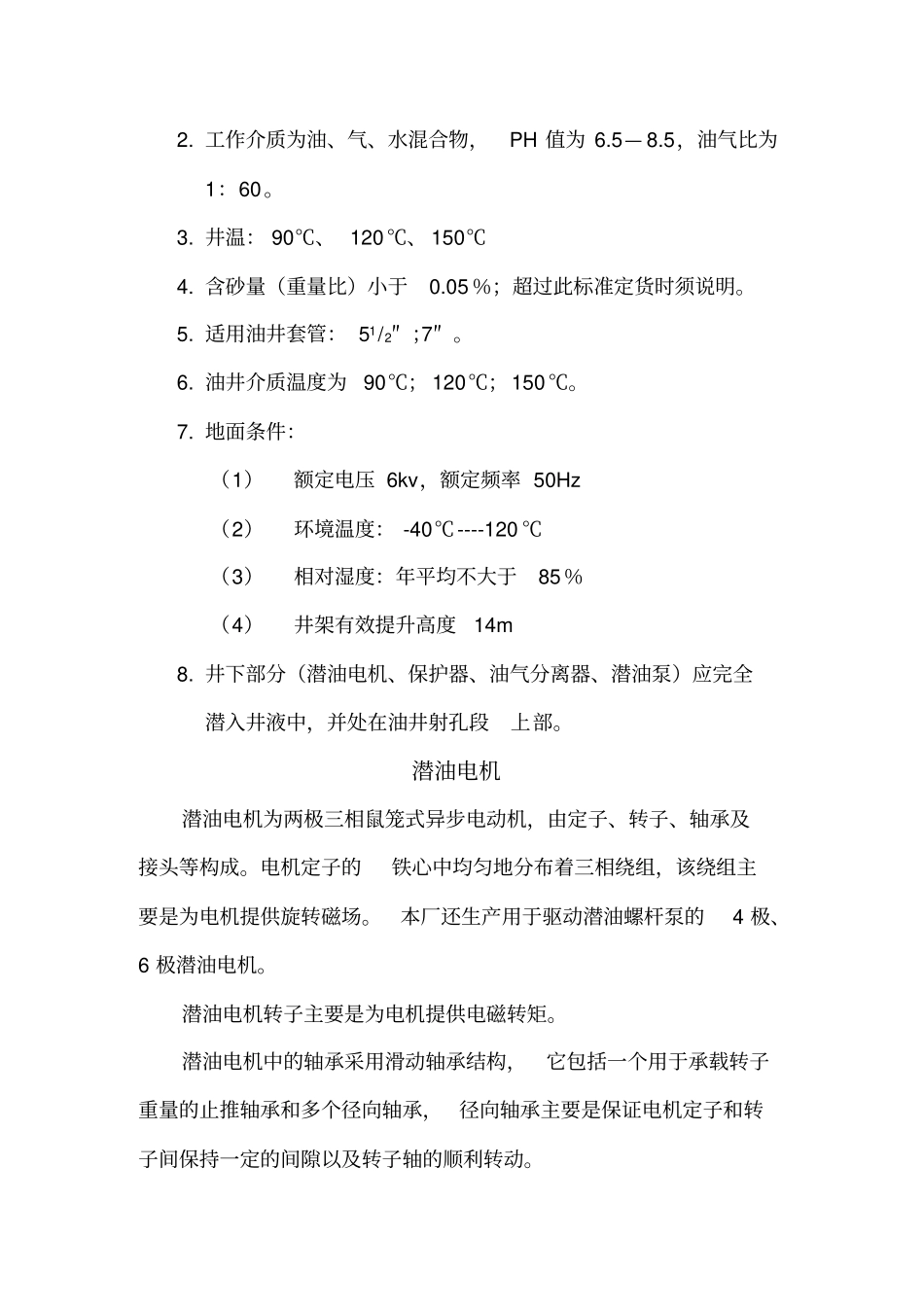

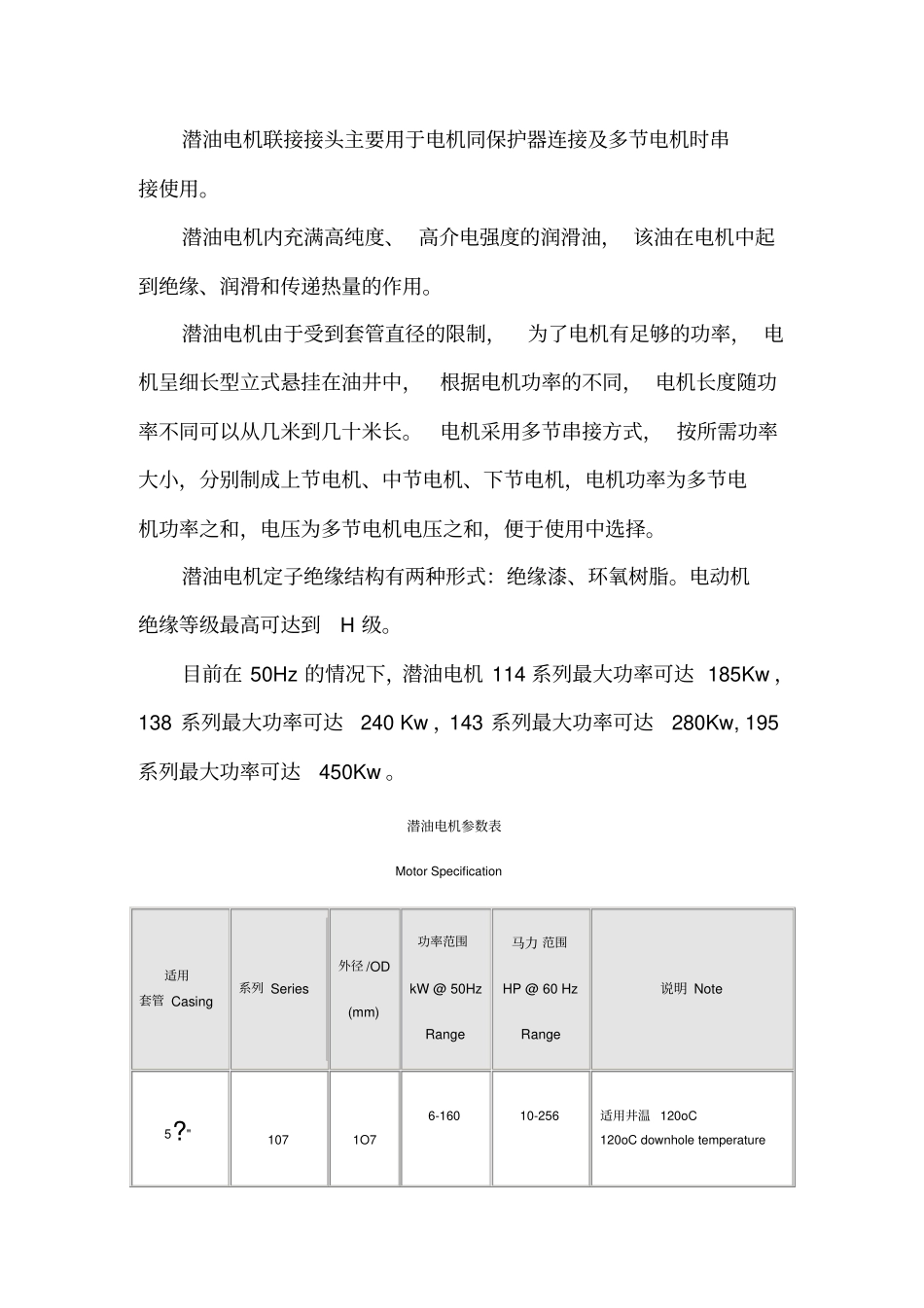

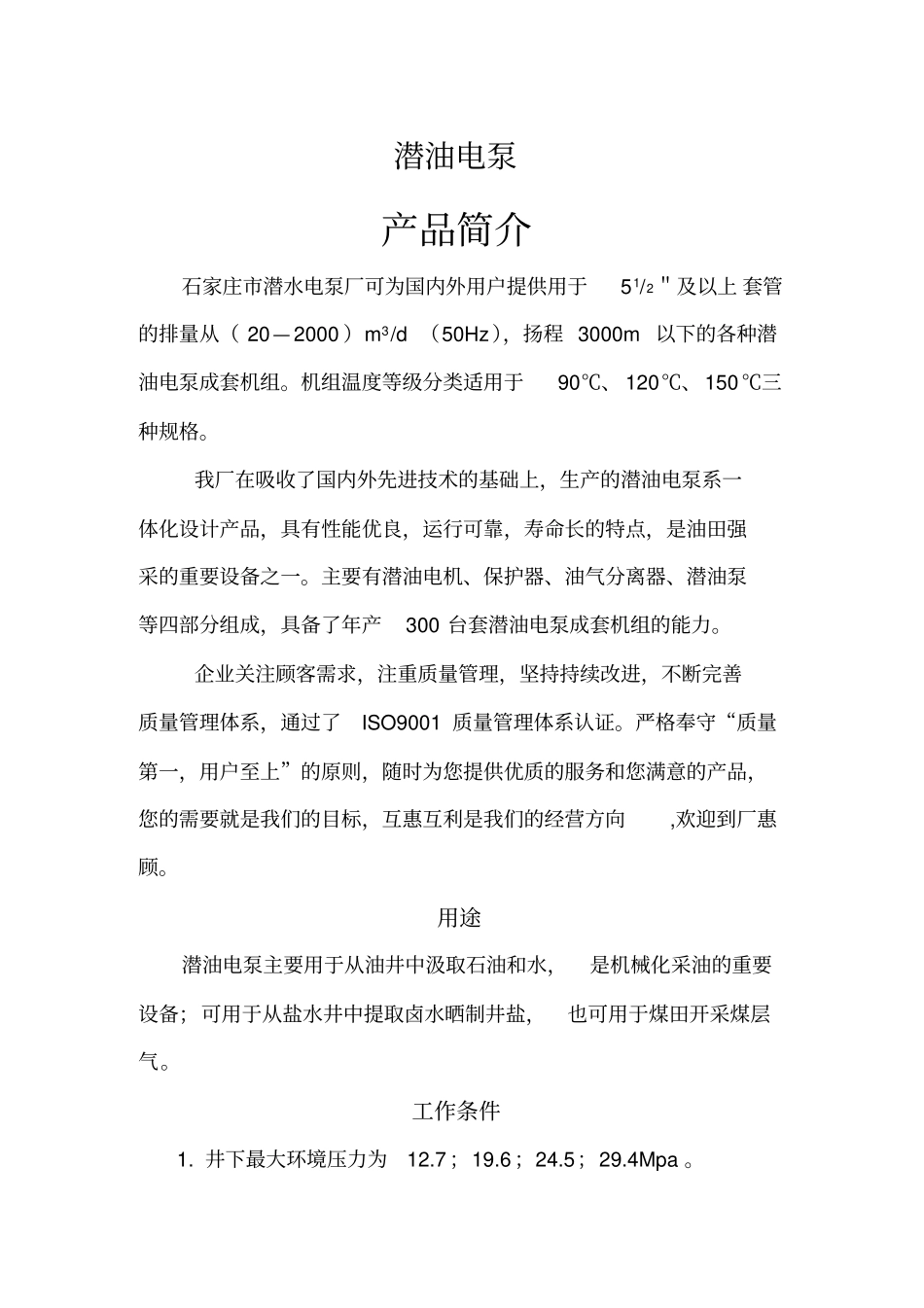

潜油电泵产品简介石家庄市潜水电泵厂可为国内外用户提供用于51/2＂及以上 套管的排量从（ 20— 2000 ）m3/d （50Hz），扬程 3000m 以下的各种潜油电泵成套机组。机组温度等级分类适用于90℃、 120℃、150℃三种规格。我厂在吸收了国内外先进技术的基础上，生产的潜油电泵系一体化设计产品，具有性能优良，运行可靠，寿命长的特点，是油田强采的重要设备之一。主要有潜油电机、保护器、油气分离器、潜油泵等四部分组成，具备了年产300 台套潜油电泵成套机组的能力。企业关注顾客需求，注重质量管理，坚持持续改进，不断完善质量管理体系，通过了ISO9001 质量管理体系认证。严格奉守“质量第一，用户至上”的原则，随时为您提供优质的服务和您满意的产品，您的需要就是我们的目标，互惠互利是我们的经营方向,欢迎到厂惠顾。用途潜油电泵主要用于从油井中汲取石油和水，是机械化采油的重要设备；可用于从盐水井中提取卤水晒制井盐，也可用于煤田开采煤层气。工作条件1. 井下最大环境压力为12.7；19.6；24.5；29.4Mpa 。2. 工作介质为油、气、水混合物，PH 值为 6.5— 8.5，油气比为1：60。3. 井温： 90℃、 120℃、 150℃4. 含砂量（重量比）小于0.05％；超过此标准定货时须说明。5. 适用油井套管： 51/2″ ；7″ 。6. 油井介质温度为90℃； 120℃；150℃。7. 地面条件：（1）额定电压 6kv，额定频率 50Hz （2）环境温度： -40℃----120 ℃（3）相对湿度：年平均不大于85％（4）井架有效提升高度14m8. 井下部分（潜油电机、保护器、油气分离器、潜油泵）应完全潜入井液中，并处在油井射孔段上部。潜油电机潜油电机为两极三相鼠笼式异步电动机，由定子、转子、轴承及接头等构成。电机定子的铁心中均匀地分布着三相绕组，该绕组主要是为电机提供旋转磁场。本厂还生产用于驱动潜油螺杆泵的4 极、6 极潜油电机。潜油电机转子主要是为电机提供电磁转矩。潜油电机中的轴承采用滑动轴承结构，它包括一个用于承载转子重量的止推轴承和多个径向轴承，径向轴承主要是保证电机定子和转子间保持一定的间隙以及转子轴的顺利转动。潜油电机联接接头主要用于电机同保护器连接及多节电机时串接使用。潜油电机内充满高纯度、 高介电强度的润滑油， 该油在电机中起到绝缘、润滑和传递热量的作用。潜油电机由于受到套管直径的限制，为了电机有足够的功率， 电机呈细长型立式悬挂在油井中，根据电机功率的不同， 电机长度随功率不...
