火力发电厂建设设计说明书

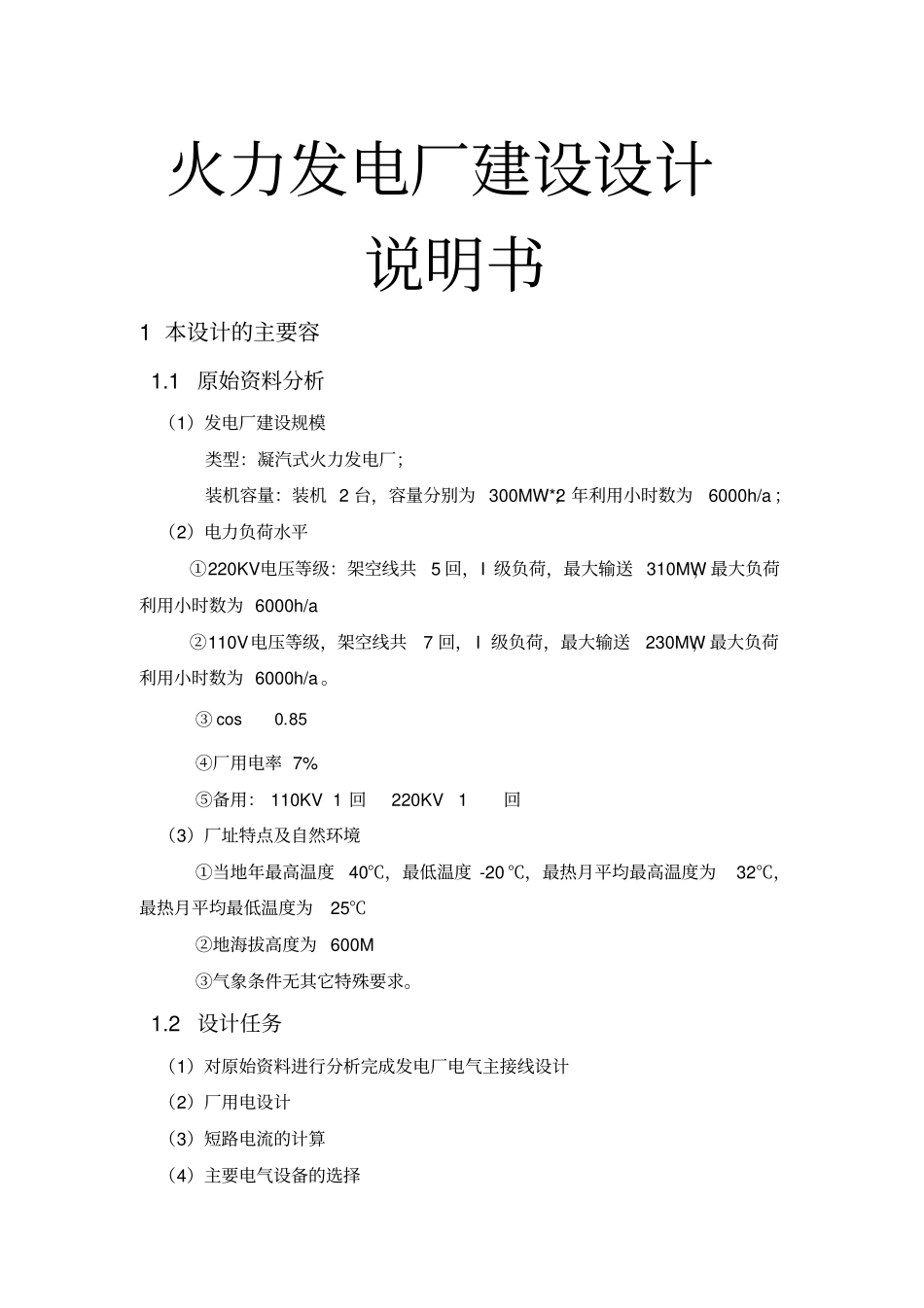

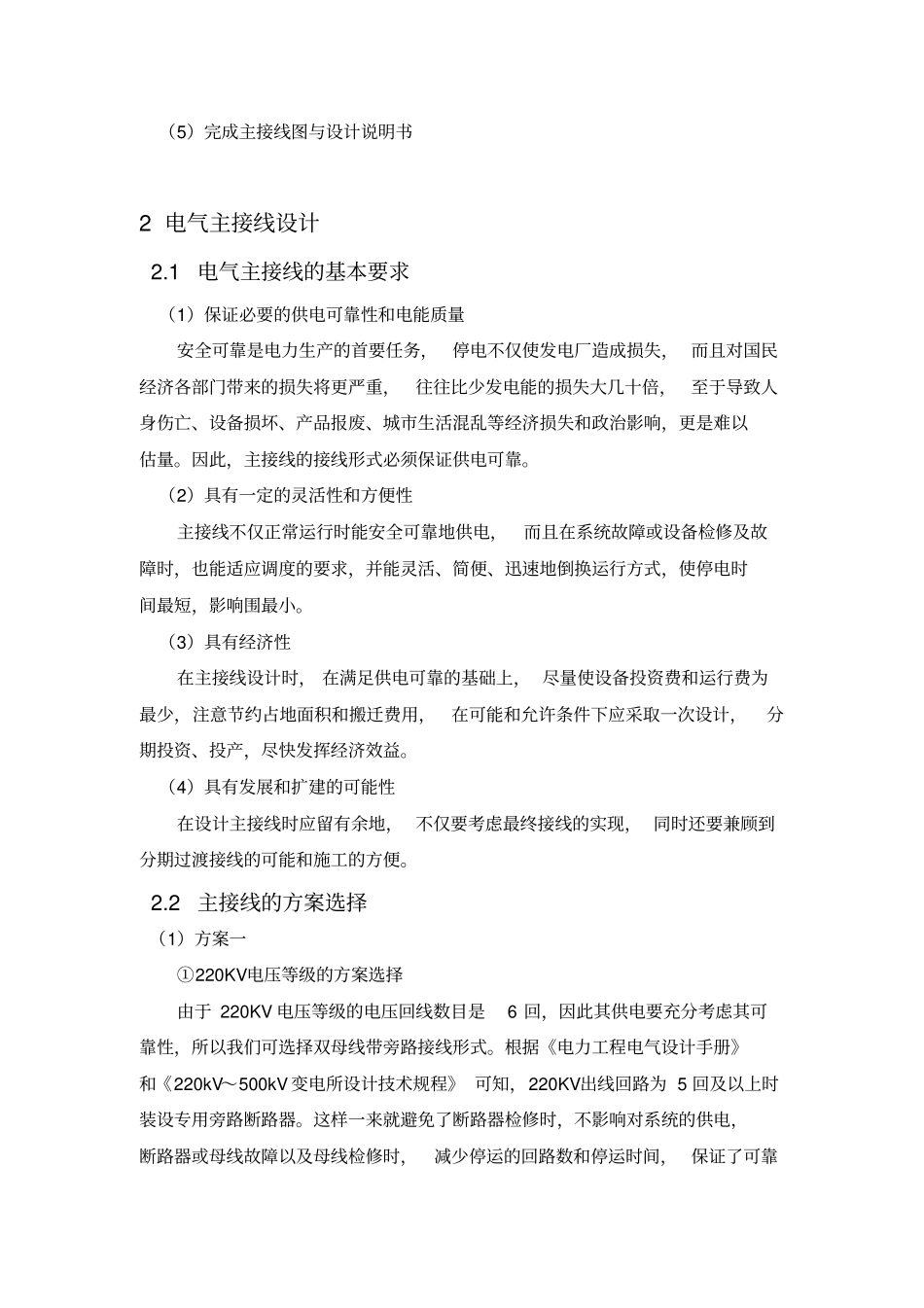

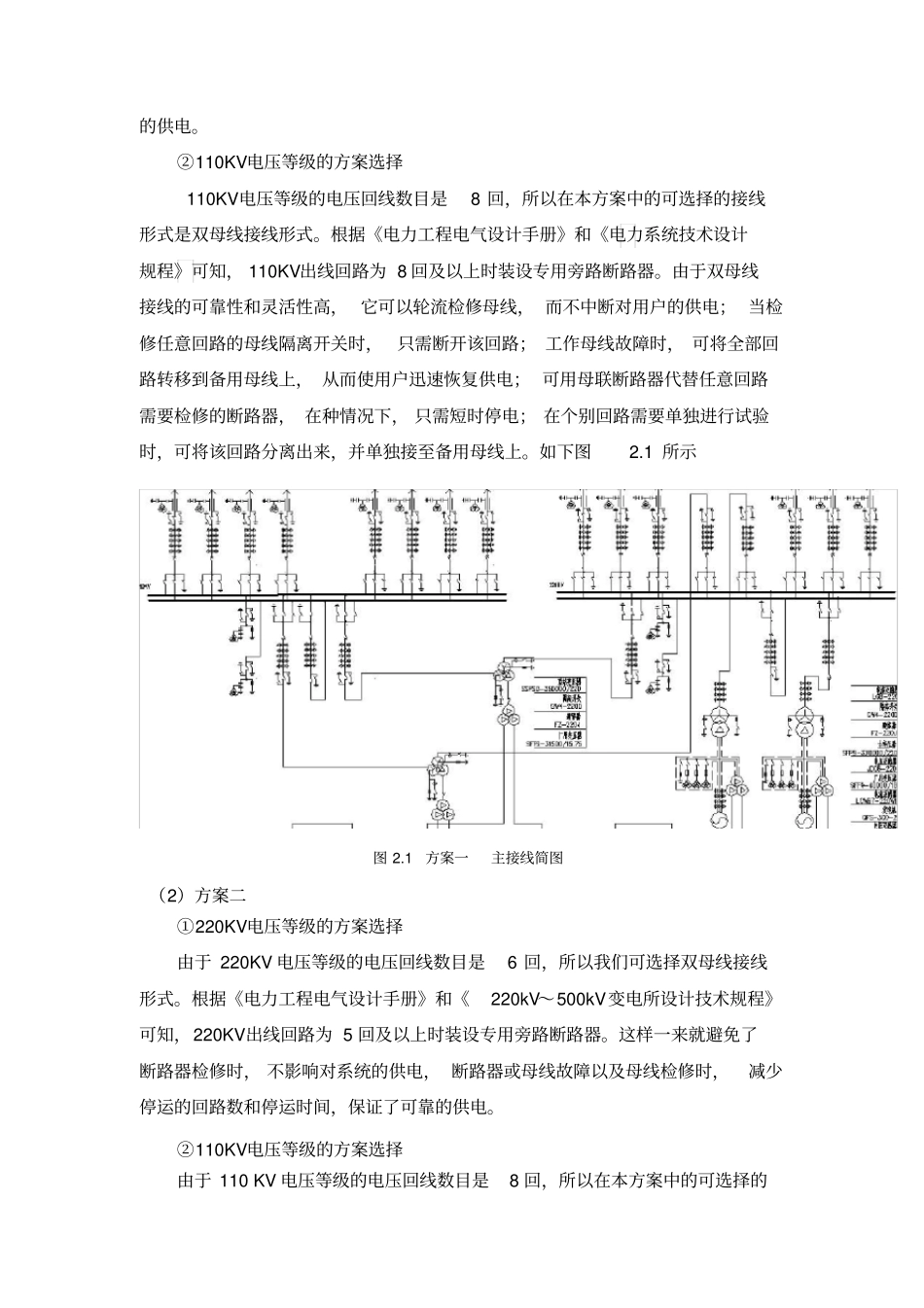

火力发电厂建设设计说明书1 本设计的主要容1.1 原始资料分析（1）发电厂建设规模类型：凝汽式火力发电厂；装机容量：装机 2 台，容量分别为 300MW*2；年利用小时数为6000h/a ；（2）电力负荷水平①220KV电压等级：架空线共5 回，I 级负荷，最大输送 310MW，最大负荷利用小时数为 6000h/a ②110V电压等级，架空线共7 回， I 级负荷，最大输送230MW，最大负荷利用小时数为 6000h/a 。③85.0cos④厂用电率 7% ⑤备用： 110KV 1 回 220KV 1回（3）厂址特点及自然环境①当地年最高温度40℃，最低温度 -20 ℃，最热月平均最高温度为32℃，最热月平均最低温度为25℃②地海拔高度为 600M ③气象条件无其它特殊要求。1.2 设计任务（1）对原始资料进行分析完成发电厂电气主接线设计（2）厂用电设计（3）短路电流的计算（4）主要电气设备的选择（5）完成主接线图与设计说明书2 电气主接线设计2.1 电气主接线的基本要求（1）保证必要的供电可靠性和电能质量安全可靠是电力生产的首要任务，停电不仅使发电厂造成损失， 而且对国民经济各部门带来的损失将更严重，往往比少发电能的损失大几十倍，至于导致人身伤亡、设备损坏、产品报废、城市生活混乱等经济损失和政治影响，更是难以估量。因此，主接线的接线形式必须保证供电可靠。（2）具有一定的灵活性和方便性主接线不仅正常运行时能安全可靠地供电，而且在系统故障或设备检修及故障时，也能适应调度的要求，并能灵活、简便、迅速地倒换运行方式，使停电时间最短，影响围最小。（3）具有经济性在主接线设计时， 在满足供电可靠的基础上， 尽量使设备投资费和运行费为最少，注意节约占地面积和搬迁费用，在可能和允许条件下应采取一次设计，分期投资、投产，尽快发挥经济效益。（4）具有发展和扩建的可能性在设计主接线时应留有余地， 不仅要考虑最终接线的实现， 同时还要兼顾到分期过渡接线的可能和施工的方便。2.2 主接线的方案选择（1）方案一①220KV电压等级的方案选择由于 220KV 电压等级的电压回线数目是6 回，因此其供电要充分考虑其可靠性，所以我们可选择双母线带旁路接线形式。根据《电力工程电气设计手册》和《220kV～500kV 变电所设计技术规程》 可知，220KV出线回路为 5 回及以上时装设专用旁路断路器。这样一来就避免了断路器检修时，不影响对系统的供电，断路器或母线故障以及母线检修时，减少停运的回路数和停运时间， 保证了可靠的供电。②110KV...
