火电厂高压电动机调速技术应用情况分析资料

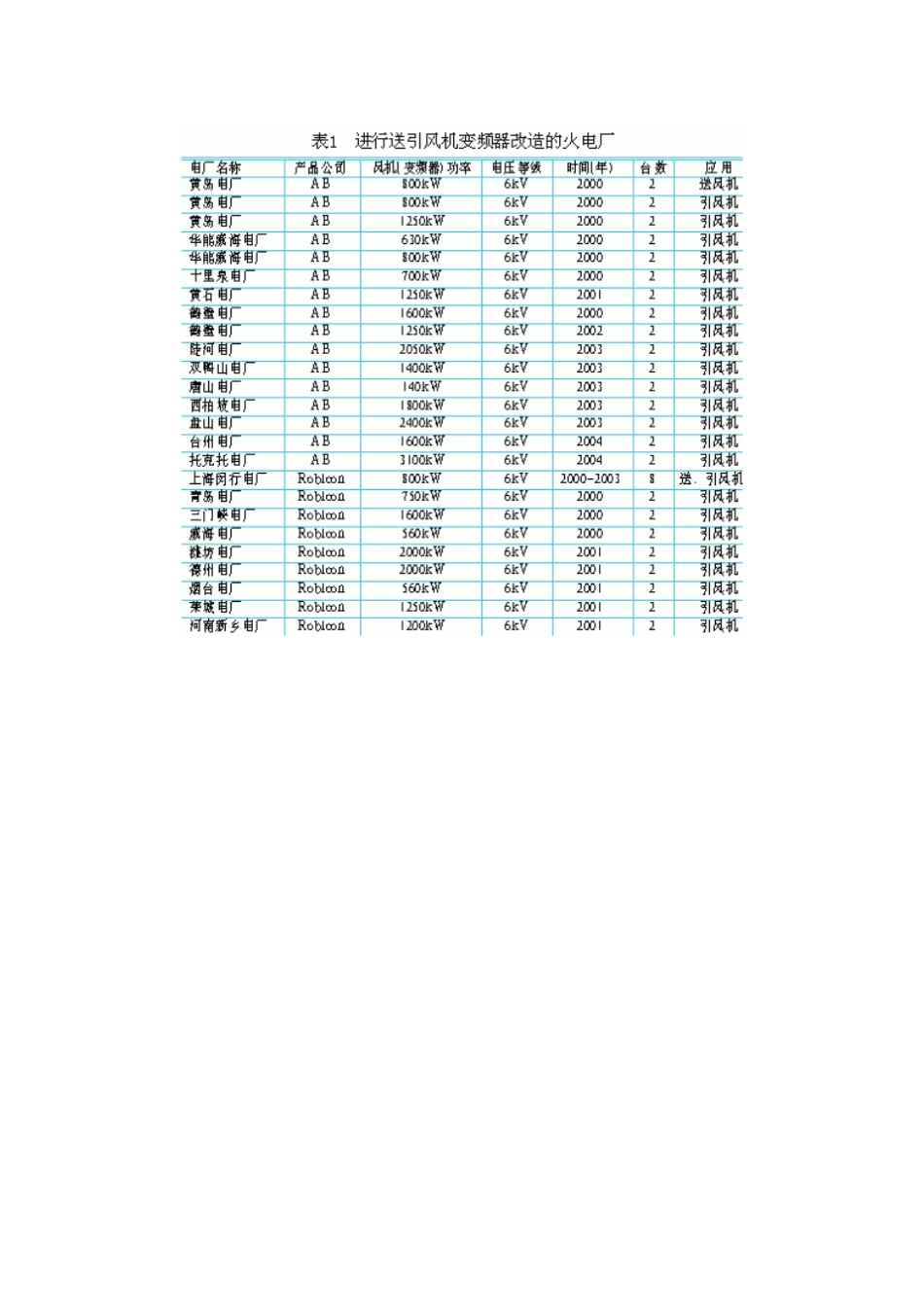

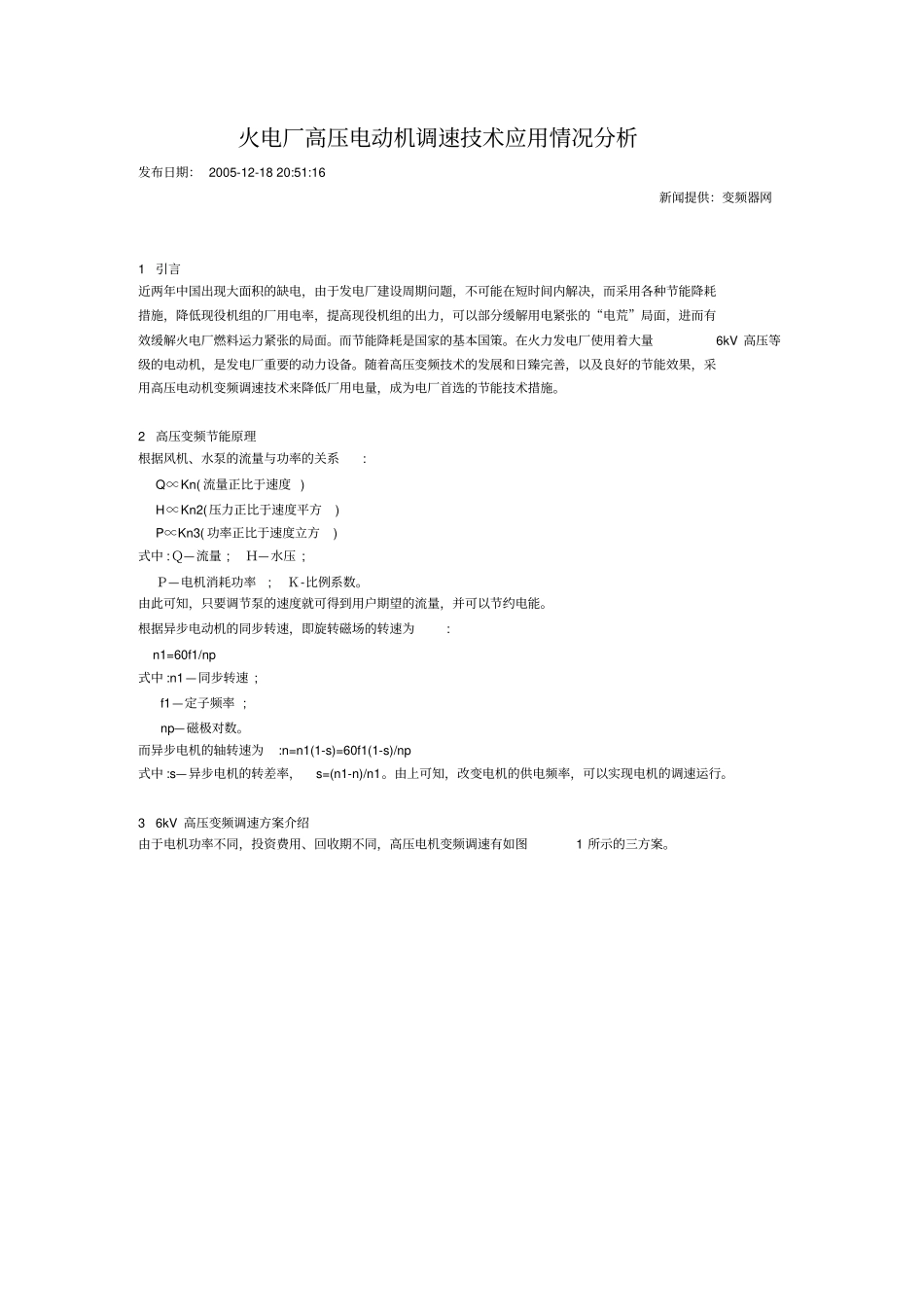

火电厂高压电动机调速技术应用情况分析发布日期： 2005-12-18 20:51:16 新闻提供：变频器网1 引言近两年中国出现大面积的缺电，由于发电厂建设周期问题，不可能在短时间内解决，而采用各种节能降耗措施，降低现役机组的厂用电率，提高现役机组的出力，可以部分缓解用电紧张的“电荒”局面，进而有效缓解火电厂燃料运力紧张的局面。而节能降耗是国家的基本国策。在火力发电厂使用着大量6kV 高压等级的电动机，是发电厂重要的动力设备。随着高压变频技术的发展和日臻完善，以及良好的节能效果，采用高压电动机变频调速技术来降低厂用电量，成为电厂首选的节能技术措施。2 高压变频节能原理根据风机、水泵的流量与功率的关系: Q∝ Kn( 流量正比于速度 ) H∝ Kn2(压力正比于速度平方) P∝Kn3( 功率正比于速度立方) 式中 :Ｑ—流量 ; Ｈ—水压 ; Ｐ—电机消耗功率; Ｋ-比例系数。由此可知，只要调节泵的速度就可得到用户期望的流量，并可以节约电能。根据异步电动机的同步转速，即旋转磁场的转速为: n1=60f1/np 式中 :n1—同步转速 ; f1—定子频率 ; np—磁极对数。而异步电机的轴转速为:n=n1(1-s)=60f1(1-s)/np 式中 :s—异步电机的转差率，s=(n1-n)/n1。由上可知，改变电机的供电频率，可以实现电机的调速运行。3 6kV 高压变频调速方案介绍由于电机功率不同，投资费用、回收期不同，高压电机变频调速有如图1 所示的三方案。图 1 高压电机变频调速的三种方案4 火力发电厂6kV 电压等级辅机变频调速状况介绍电气一次接线一般采用图1 的方案三，并带工频旁路,少数也采用方案一，如华能淮阴电厂200MW 机组的凝结水泵变频改造。(1) 送、引风机变频改造送、吸风机，若采用变频改造，将完全消除叶片的截流损失，节能将达到30%以上，节能效果显著。有以下电厂进行了送引风机变频改造，如表1 所示。(2)一次风机变频调速改造一次风机变频调速改造节能将达到40%以上，节能效果显著。有以下电厂进行了变频改造，如表2 所示。(3) 给水泵变频调速改造有以下电厂进行了变频改造，如表3 所示。(4)循环水泵变频调速改造循环水泵进行变频改造，既可节能降耗，又提供了循环水流量调节手段，同时，还可以消除管路虹吸以及冬季凝结水过冷、凝结水溶氧高等问题。有以下电厂进行了变频改造,如表 4 所示。(5) 凝结水泵变频调速改造有以下电厂进行了变频改造,如表 5 所示。(6) 灰浆泵变频调速改造有以下电厂进行了变频改造,如...
