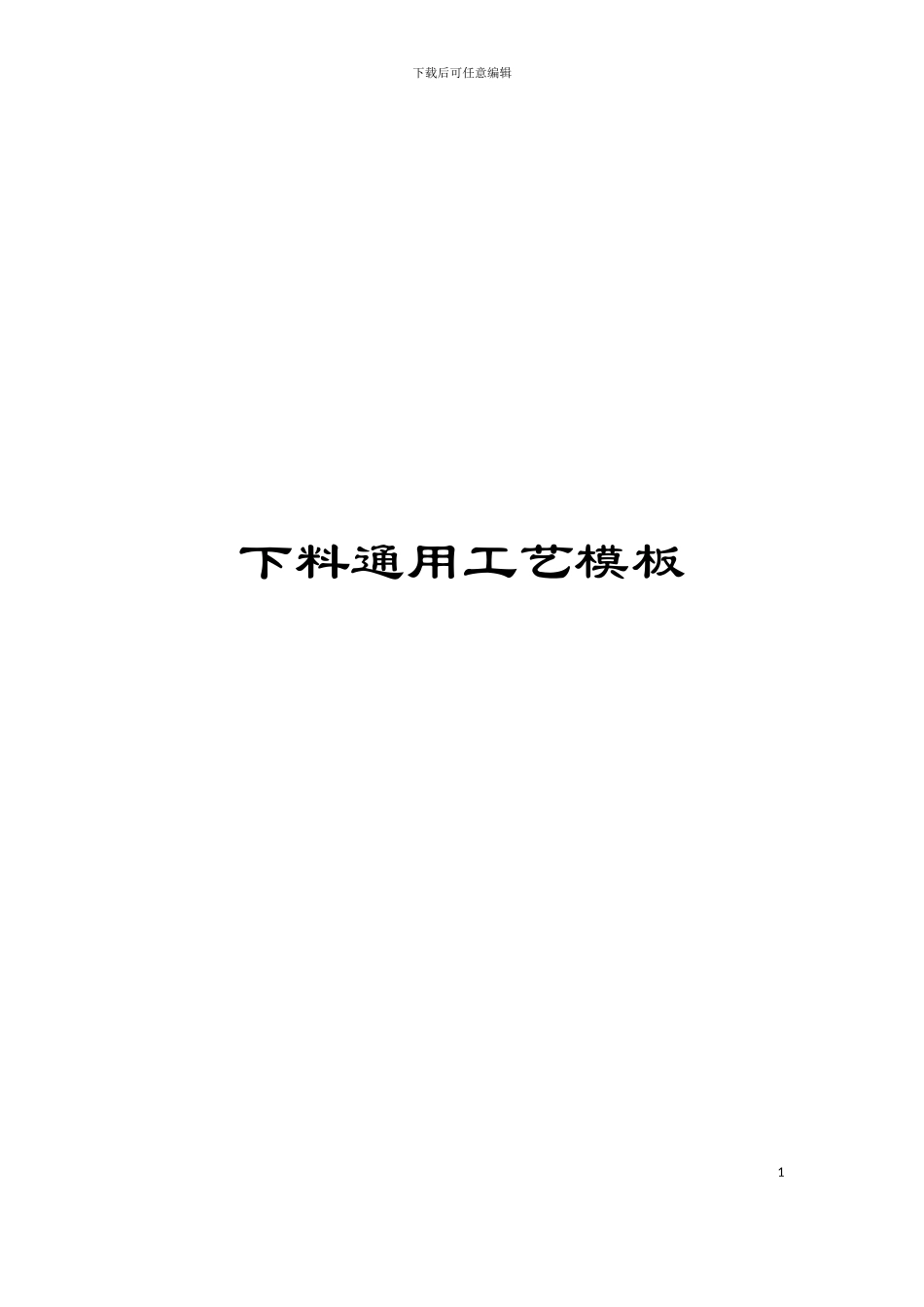

下料通用工艺模板

下载后可任意编辑下料通用工艺模板1下载后可任意编辑下料通用工艺范围本通用工艺规定了下料的工艺规则, 适用于本公司的产品材料的下料。2 下料前的准备2.1 看清下料单上的材质、 规格、 尺寸及数量等。2.2 核对材质、 规格与下料单要求是否相符。材料代用必须严格履行代用手续。2.3 查看材料外观质量( 疤痕、 夹层、 变形、 锈蚀等) 是否符合有关质量规定。2.4 将不同工件所用相同材质、 规格的料单集中, 考虑能否套料。2.5 号料2.5.1 端面不规则的型钢、 钢板、 管材等材料号料时必须将不规则部分让出。钢材表面上如有不平、 弯曲、 扭曲、 波浪等缺陷, 在下料切割和成形加工之前, 必须对有缺陷的钢材进行矫正。2.5.2 号料时, 应考虑下料方法, 留出切口余量。2.5.3 有下料定尺挡板的设备, 下料前要按尺寸要求调准定尺挡板, 并保证工作可靠, 下料时材料靠实挡板。3 下料3.1 剪板下料3.1.1 钢板、 角钢、 扁钢下料时, 应优先使用剪切下料。钢板、 扁钢用龙门剪床剪切下料, 角钢用冲剪机剪切下料。3.1.2 用剪床下料时, 剪刃必须锐利, 并应根据下料板厚调整好剪刃间隙, 其值见下表2下载后可任意编辑钢板厚度 mm45678910剪刃间隙 mm0.150.20.250.30.350.40.45钢板厚度 mm11121314151620剪刃间隙 mm0.50.550.60.650.70.750.8剪切最后剩下的料头必须保证剪床的压料板能压牢。3.1.4 下料时应先将不规则的端头切掉。3.1.5 切口断面不得有撕裂、 裂纹、 棱边。3.1.6 龙门剪床上的剪切工艺3.1.6.1 首先清理工件并划出剪切线, 将钢板放至剪床的工作台面上, 使钢板的一端放在剪床台面上以提高它的稳定性, 然后调整钢板, 使剪切线的两端对准下刀口, 控制操作机构将剪床的压紧机构先将钢板压牢, 接着进行剪切。剪切狭料时, 在压料架不能压住板料的情况下可加垫板和压板, 选择厚度相同的板料作为垫板。3.1.6.2 剪切尺寸相同而数量又较多的钢板、 型材时, 利用挡板( 前挡、 后挡板和角挡板) 定位, 免去划线工序。3.1.6.3 利用挡板进行剪切时, 必须先进行试剪, 并检验被剪尺寸是否正确, 然后才能成批剪切。3.2 气割下料3.2.1 气割时, 看清切割线条符号。3.2.2 切割前, 将工件分段垫平( 不能用砖和石块) , 将工件与地面留出一定的间隙利于氧化铁渣吹出。3.2.3 将氧气调节到所需的压力。对于射吸式割炬是否有射吸能力, 假如割炬不正常时, 应检查修理, 否则禁止使用。3.2.4 预...
