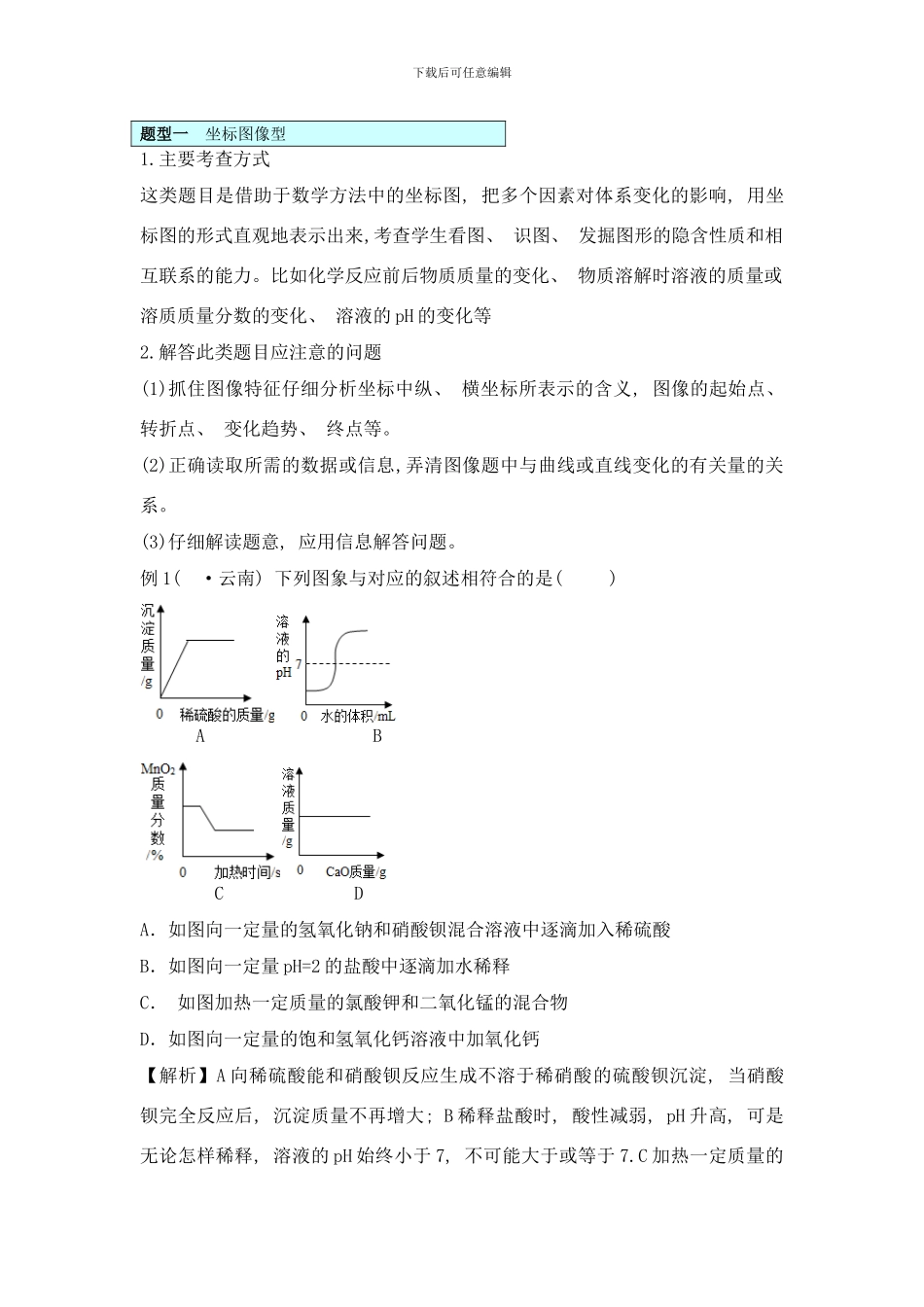

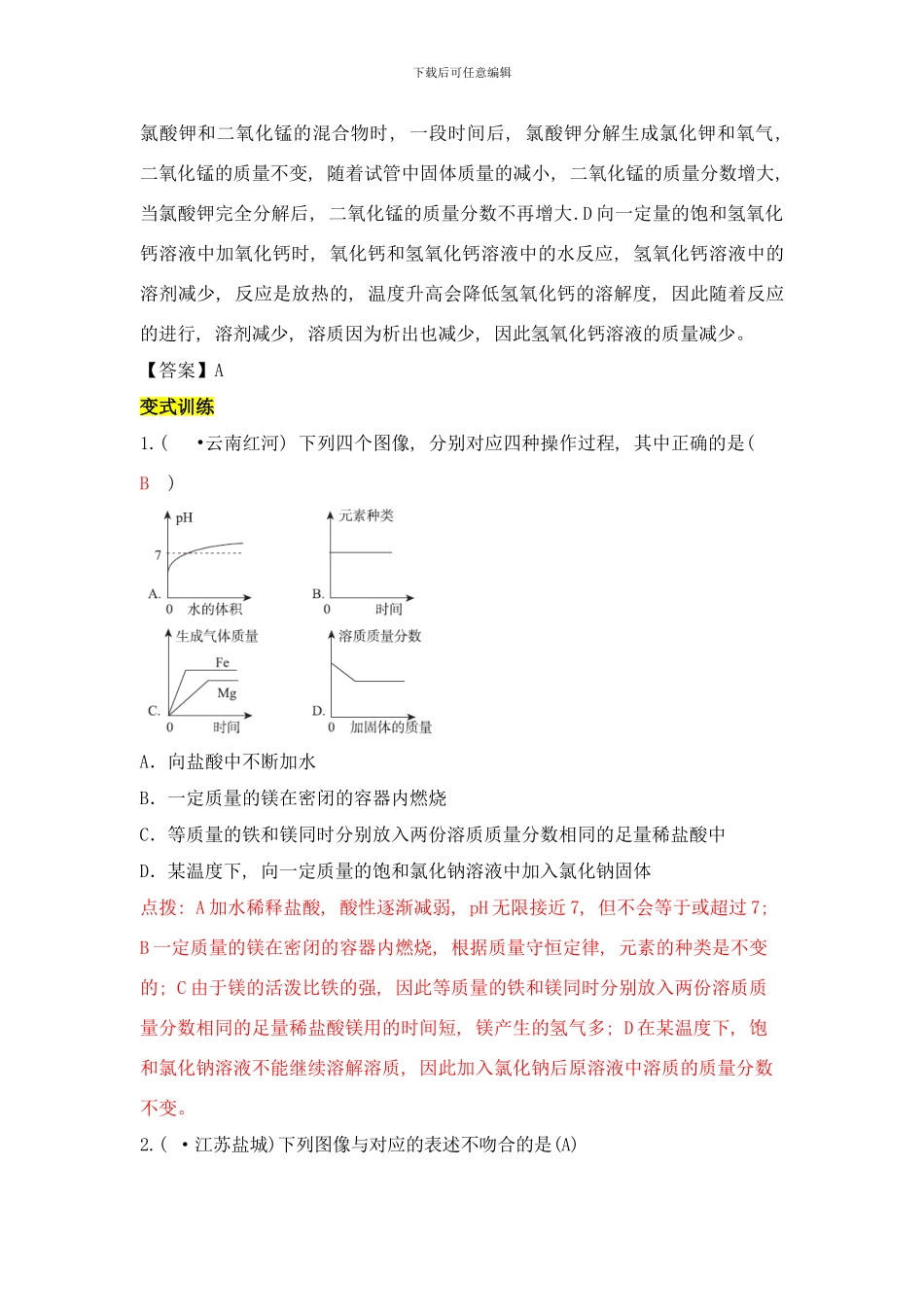

下载后可任意编辑专项三 图像标签题下载后可任意编辑题型一 坐标图像型1.主要考查方式这类题目是借助于数学方法中的坐标图, 把多个因素对体系变化的影响, 用坐标图的形式直观地表示出来,考查学生看图、 识图、 发掘图形的隐含性质和相互联系的能力。比如化学反应前后物质质量的变化、 物质溶解时溶液的质量或溶质质量分数的变化、 溶液的 pH 的变化等2.解答此类题目应注意的问题(1)抓住图像特征仔细分析坐标中纵、 横坐标所表示的含义, 图像的起始点、 转折点、 变化趋势、 终点等。(2)正确读取所需的数据或信息,弄清图像题中与曲线或直线变化的有关量的关系。(3)仔细解读题意, 应用信息解答问题。例 1( ·云南) 下列图象与对应的叙述相符合的是( ) A B C DA．如图向一定量的氢氧化钠和硝酸钡混合溶液中逐滴加入稀硫酸B．如图向一定量 pH=2 的盐酸中逐滴加水稀释C． 如图加热一定质量的氯酸钾和二氧化锰的混合物D．如图向一定量的饱和氢氧化钙溶液中加氧化钙【解析】A 向稀硫酸能和硝酸钡反应生成不溶于稀硝酸的硫酸钡沉淀, 当硝酸钡完全反应后, 沉淀质量不再增大; B 稀释盐酸时, 酸性减弱, pH 升高, 可是无论怎样稀释, 溶液的 pH 始终小于 7, 不可能大于或等于 7.C 加热一定质量的下载后可任意编辑氯酸钾和二氧化锰的混合物时, 一段时间后, 氯酸钾分解生成氯化钾和氧气, 二氧化锰的质量不变, 随着试管中固体质量的减小, 二氧化锰的质量分数增大, 当氯酸钾完全分解后, 二氧化锰的质量分数不再增大.D 向一定量的饱和氢氧化钙溶液中加氧化钙时, 氧化钙和氢氧化钙溶液中的水反应, 氢氧化钙溶液中的溶剂减少, 反应是放热的, 温度升高会降低氢氧化钙的溶解度, 因此随着反应的进行, 溶剂减少, 溶质因为析出也减少, 因此氢氧化钙溶液的质量减少。【答案】A变式训练1.( •云南红河) 下列四个图像, 分别对应四种操作过程, 其中正确的是( B ) A．向盐酸中不断加水B．一定质量的镁在密闭的容器内燃烧C．等质量的铁和镁同时分别放入两份溶质质量分数相同的足量稀盐酸中D．某温度下, 向一定质量的饱和氯化钠溶液中加入氯化钠固体点拨: A 加水稀释盐酸, 酸性逐渐减弱, pH 无限接近 7, 但不会等于或超过 7; B 一定质量的镁在密闭的容器内燃烧, 根据质量守恒定律, 元素的种类是不变的; C 由于镁的活泼比铁的强, 因此等质量的铁和镁同时分别放入两份溶质质量分数相同的足量稀盐...
