中信重机洛阳实业有限公司单绳缠绕式提升机设备技术参数配置样本

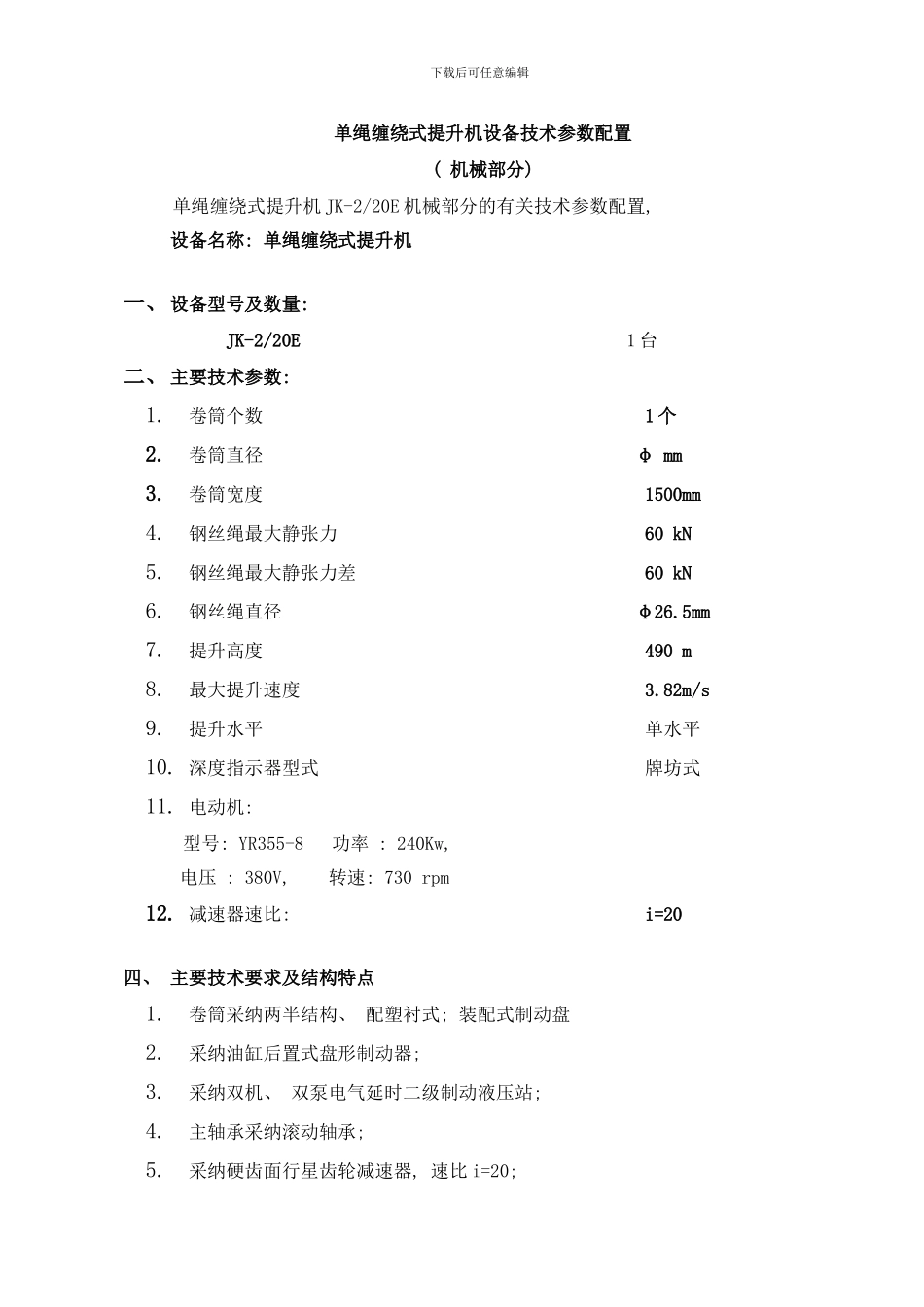

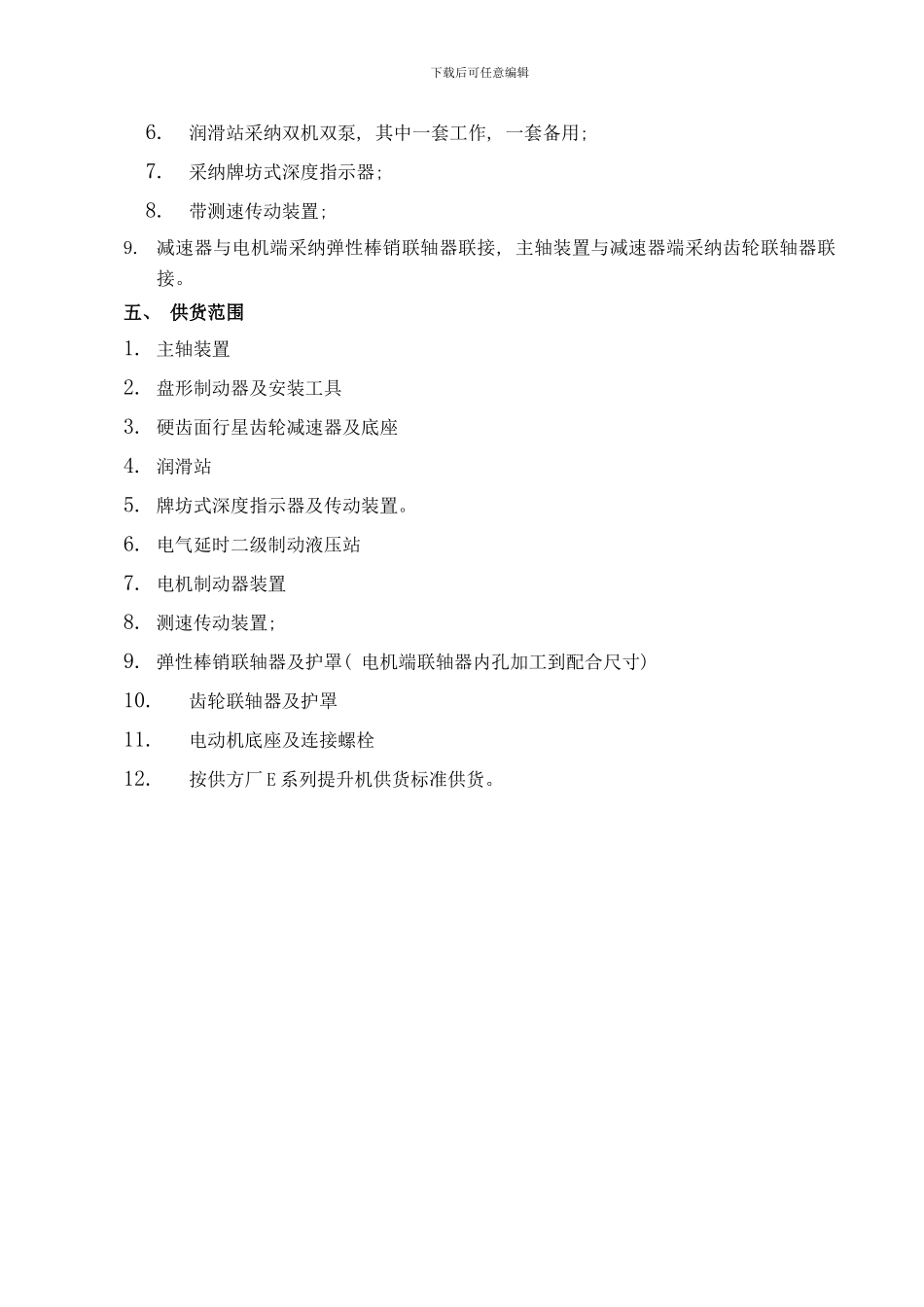

下载后可任意编辑单绳缠绕式提升机设备技术参数配置( 机械部分) 单绳缠绕式提升机 JK-2/20E 机械部分的有关技术参数配置, 设备名称: 单绳缠绕式提升机一、 设备型号及数量: JK-2/20E 1 台二、 主要技术参数:1.卷筒个数 1 个2.卷筒直径 φ mm3.卷筒宽度 1500mm4.钢丝绳最大静张力 60 kN5.钢丝绳最大静张力差 60 kN6.钢丝绳直径 φ26.5mm7.提升高度 490 m8.最大提升速度 3.82m/s9.提升水平 单水平10. 深度指示器型式 牌坊式11. 电动机: 型号: YR355-8 功率 : 240Kw, 电压 : 380V, 转速: 730 rpm 12. 减速器速比: i=20四、 主要技术要求及结构特点1.卷筒采纳两半结构、 配塑衬式; 装配式制动盘2.采纳油缸后置式盘形制动器; 3.采纳双机、 双泵电气延时二级制动液压站; 4.主轴承采纳滚动轴承; 5.采纳硬齿面行星齿轮减速器, 速比 i=20; 下载后可任意编辑6.润滑站采纳双机双泵, 其中一套工作, 一套备用; 7.采纳牌坊式深度指示器; 8.带测速传动装置; 9. 减速器与电机端采纳弹性棒销联轴器联接, 主轴装置与减速器端采纳齿轮联轴器联接。五、 供货范围1. 主轴装置2. 盘形制动器及安装工具3. 硬齿面行星齿轮减速器及底座4. 润滑站5. 牌坊式深度指示器及传动装置。6. 电气延时二级制动液压站7. 电机制动器装置8. 测速传动装置; 9. 弹性棒销联轴器及护罩( 电机端联轴器内孔加工到配合尺寸) 10.齿轮联轴器及护罩11.电动机底座及连接螺栓12.按供方厂 E 系列提升机供货标准供货。下载后可任意编辑矿井提升机电控技术方案( 低压 ZTSD-PC 系列) 中信重机洛阳实业有限公司电控设备厂下载后可任意编辑为满足用户设备使用需求, 根据用户需要, 我方拟定以下电控设备配置及制造技术方案, 本方案仅对设备组成及基本技术应用进行概略性描述, 更多的设备设计、 制造细节应在设备技术协议签订中进行细化明确。1．引用标准1.1 《煤矿安全规程》( ) 1.2 《矿山电力设计法律规范》( GB50070-94) 1.3 《中国冶金矿山安全规程》1.4 《有色矿山电气设计规程》1.5 《工业无线电干扰基本测量方法》( GB3907-8) 1.6 《电气设备的抗干扰性基本测量方法》( GB4859-84) 1.7 现行国家电工委员会及其它有关标准产品符合或相关部分符合以上国家标准相关内容, 2．技术条件2.1 环境条件海拔高度: 不高于 1000 米 环境温度: -10℃ ～ 45℃ 工作环境: 无显著震动以及冲击的场合 ,...
