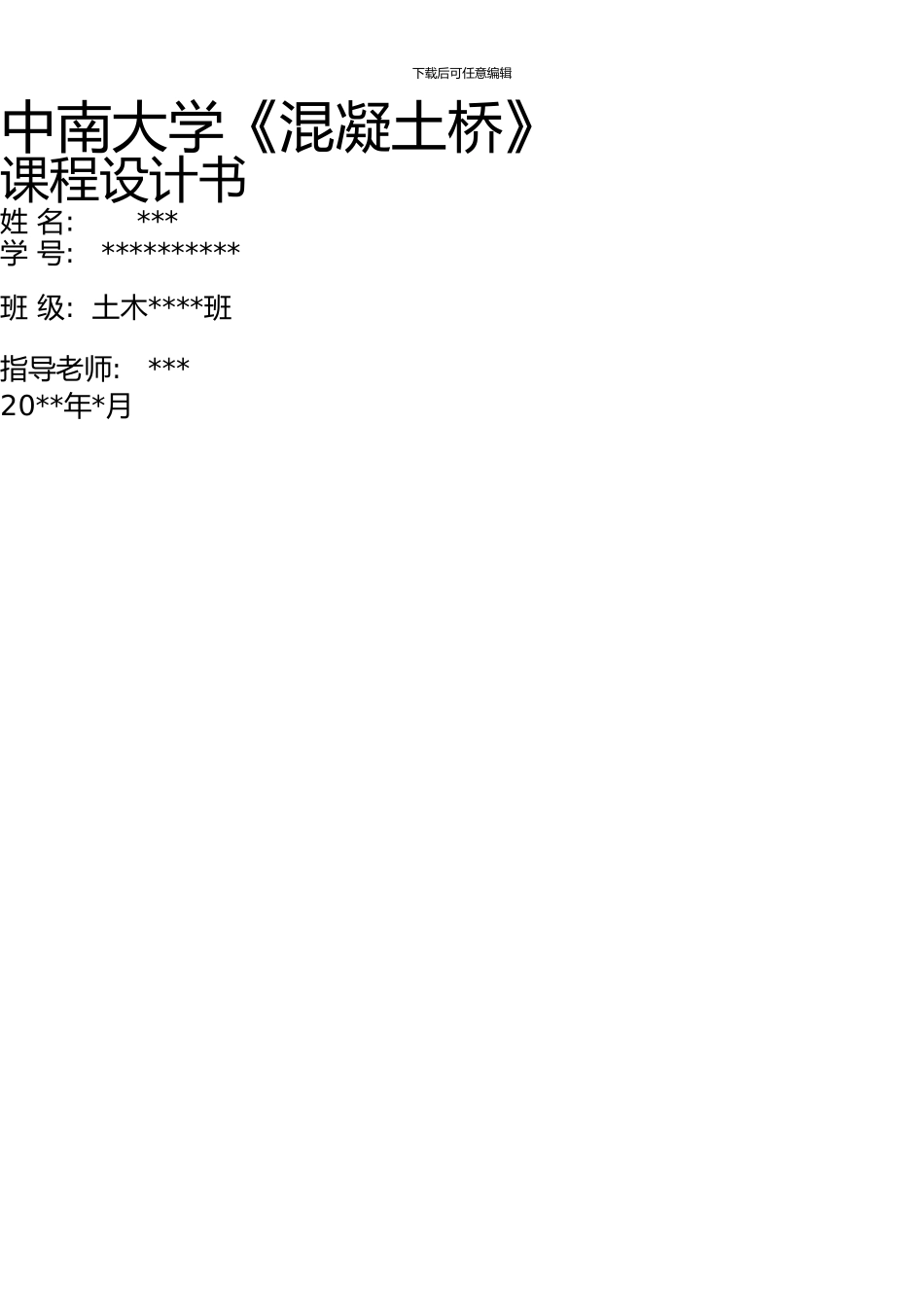

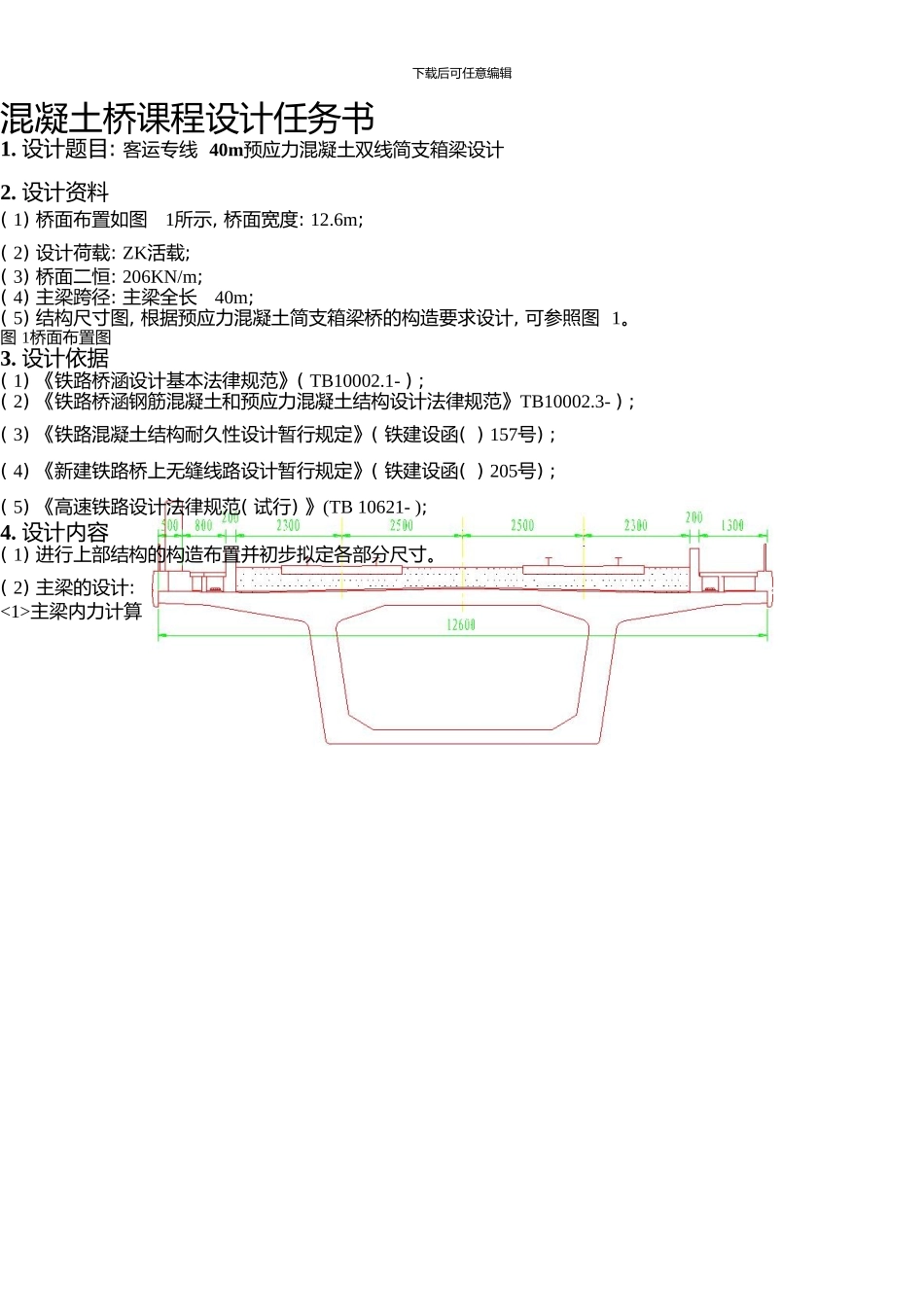

下载后可任意编辑 中南大学《混凝土桥》课程设计书姓 名: ***学 号: **********班 级: 土木****班指导老师: ***20**年*月下载后可任意编辑 混凝土桥课程设计任务书1. 设计题目: 客运专线 40m预应力混凝土双线简支箱梁设计2. 设计资料( 1) 桥面布置如图 1所示, 桥面宽度: 12.6m; ( 2) 设计荷载: ZK活载; ( 3) 桥面二恒: 206KN/m; ( 4) 主梁跨径: 主梁全长 40m; ( 5) 结构尺寸图, 根据预应力混凝土简支箱梁桥的构造要求设计, 可参照图 1。图 1桥面布置图3. 设计依据( 1) 《铁路桥涵设计基本法律规范》( TB10002.1- ) ; ( 2) 《铁路桥涵钢筋混凝土和预应力混凝土结构设计法律规范》TB10002.3- ) ; ( 3) 《铁路混凝土结构耐久性设计暂行规定》( 铁建设函( ) 157号) ; ( 4) 《新建铁路桥上无缝线路设计暂行规定》( 铁建设函( ) 205号) ; ( 5) 《高速铁路设计法律规范( 试行) 》(TB 10621- ); 4. 设计内容( 1) 进行上部结构的构造布置并初步拟定各部分尺寸。( 2) 主梁的设计: <1>主梁内力计算下载后可任意编辑 <2>主梁预应力钢筋配置及验算<3>行车道板内力计算及设计<4>绘制主梁设计图( 包括主梁构造图和配筋图) 5. 设计成果要求: 设计计算书: 设计计算说明书用 Word文档或手写。整个说明书应满足计算过程完整、 计算步骤清楚、 文字简明、 符号法律规范的要求。封面、 任务书和计算说明书用 A4纸张打印, 按封面、 任务书、 计算说明书的顺序一起装订成册, 交指导老师评阅。图纸: 要求图面干净美观, 比例适当, 图中字体采纳仿宋体, 严格按制图标准作图。图幅为 A3图。下载后可任意编辑 目 录一、 结构尺寸拟定……………………………………………………1二、 荷载内力计算及组合………………………………………11、 ……………………………………………荷载与内力的计算12、 ………………………………………………………内力组合3三、 预应力筋估算…………………………………………………41、 ………………………………………………………数据计算42、 ……………………………………………预应力钢筋的布置6四、 主梁计算………………………………………………………71、 …………………………………………………截面强度检算72、 ………………………………………………………应力检算83、 ……………………………………………………...
