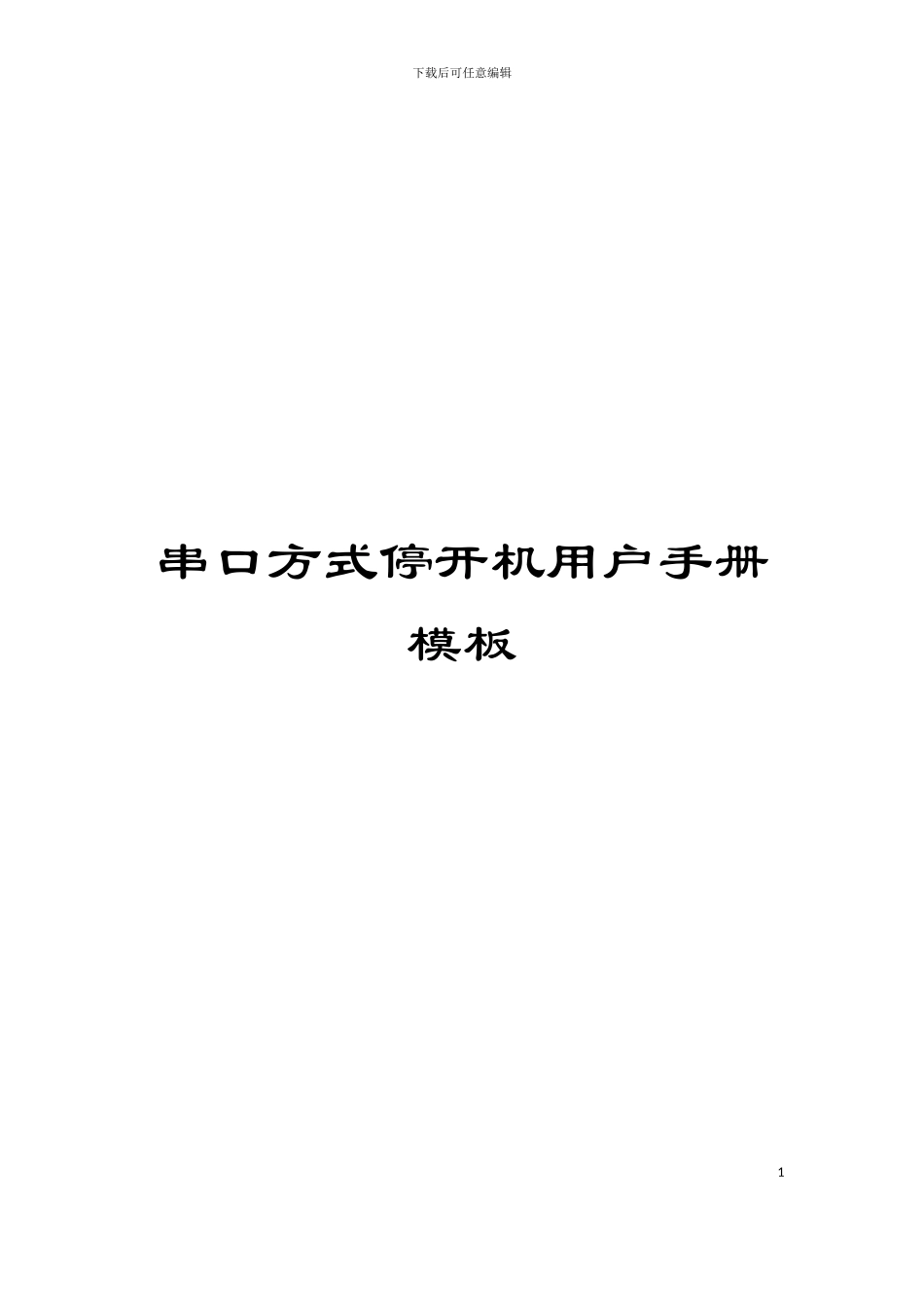

串口方式停开机用户手册模板

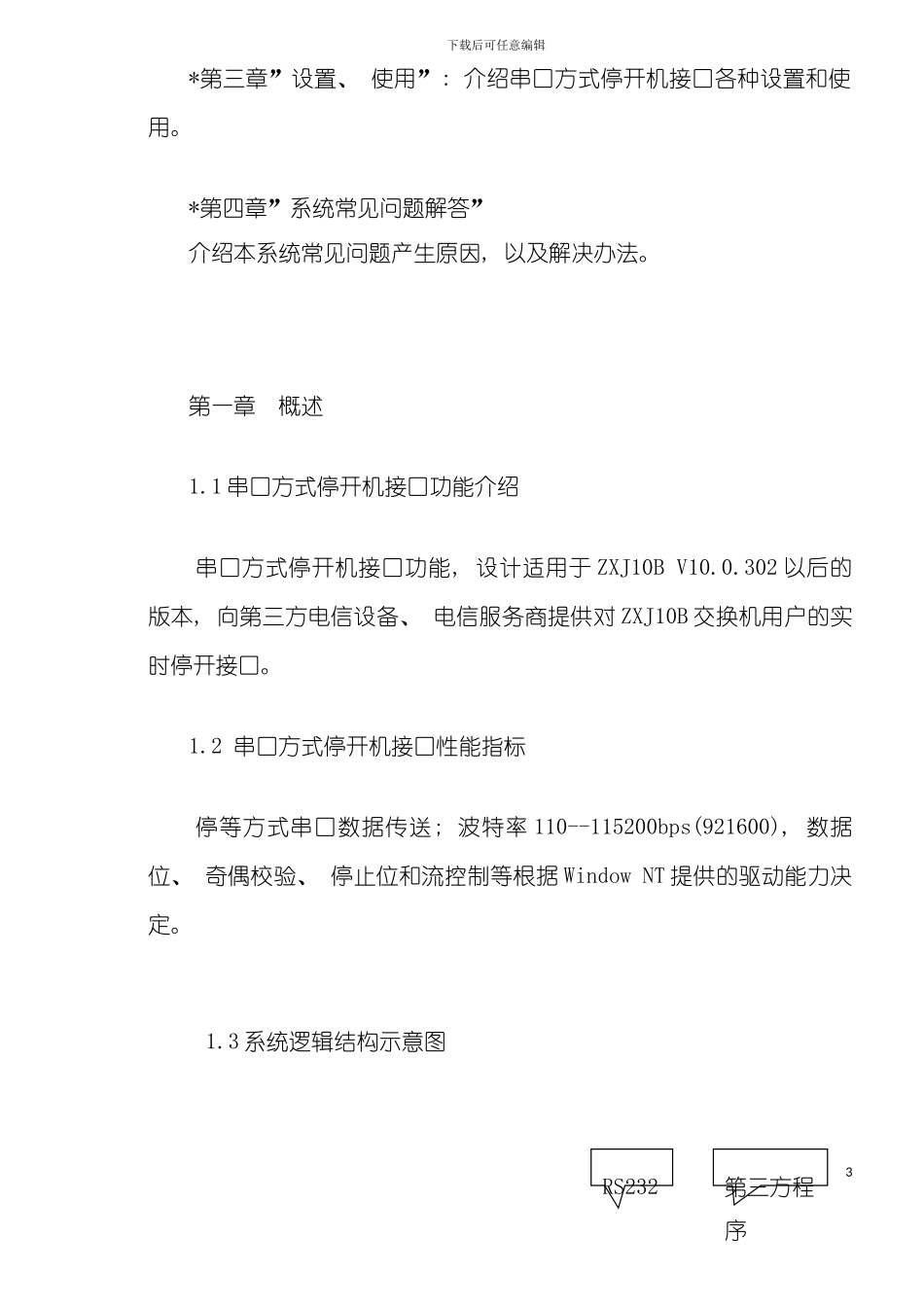

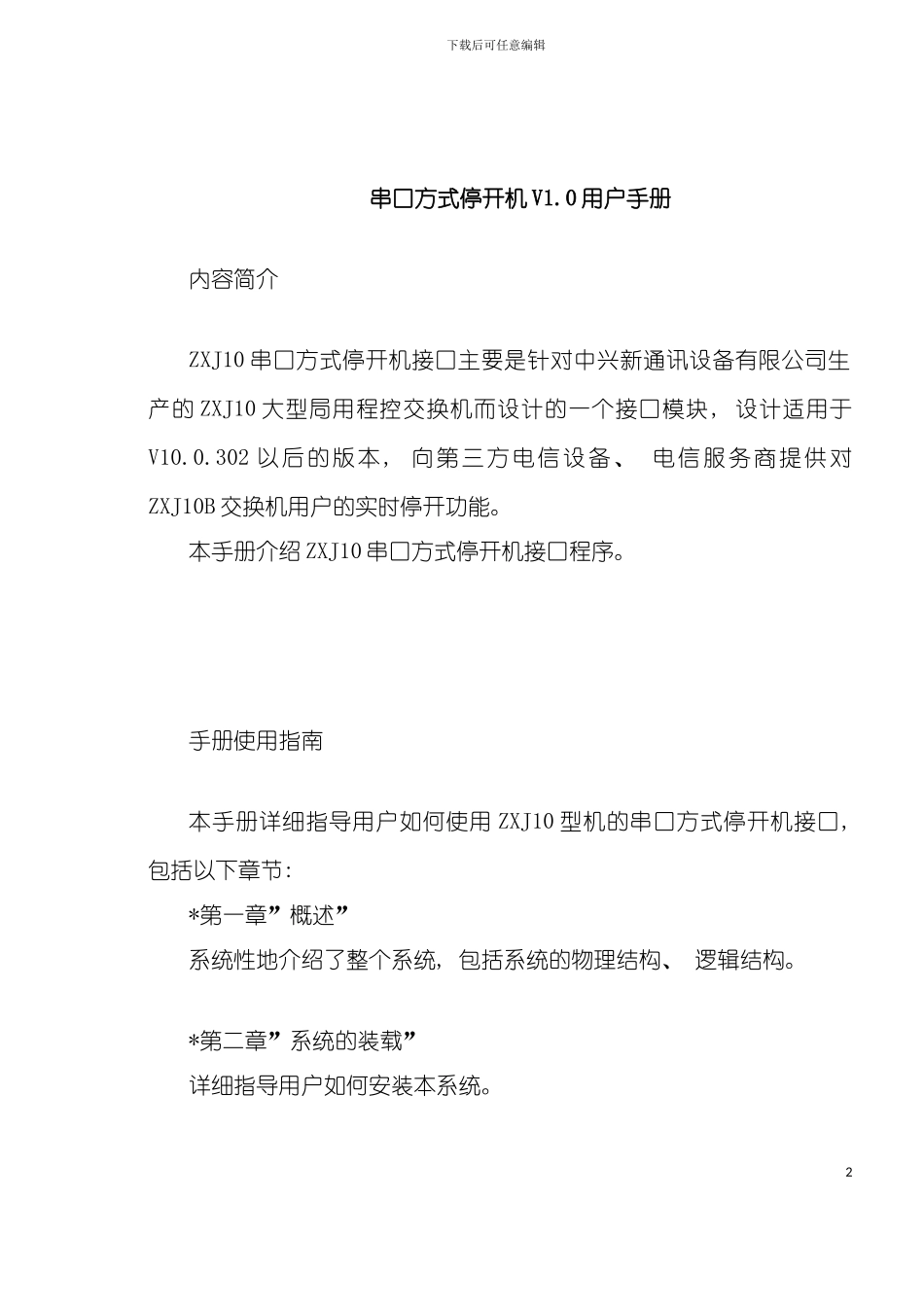

下载后可任意编辑串口方式停开机用户手册模板1下载后可任意编辑串口方式停开机 V1.0 用户手册内容简介ZXJ10 串口方式停开机接口主要是针对中兴新通讯设备有限公司生产的 ZXJ10 大型局用程控交换机而设计的一个接口模块, 设计适用于V10.0.302 以后的版本, 向第三方电信设备、 电信服务商提供对ZXJ10B 交换机用户的实时停开功能。本手册介绍 ZXJ10 串口方式停开机接口程序。手册使用指南本手册详细指导用户如何使用 ZXJ10 型机的串口方式停开机接口, 包括以下章节: *第一章”概述”系统性地介绍了整个系统, 包括系统的物理结构、 逻辑结构。*第二章”系统的装载”详细指导用户如何安装本系统。2下载后可任意编辑*第三章”设置、 使用”: 介绍串口方式停开机接口各种设置和使用。*第四章”系统常见问题解答”介绍本系统常见问题产生原因, 以及解决办法。第一章 概述1.1 串口方式停开机接口功能介绍串口方式停开机接口功能, 设计适用于 ZXJ10B V10.0.302 以后的版本, 向第三方电信设备、 电信服务商提供对 ZXJ10B 交换机用户的实时停开接口。1.2 串口方式停开机接口性能指标停等方式串口数据传送; 波特率 110--115200bps(921600), 数据位、 奇偶校验、 停止位和流控制等根据 Window NT 提供的驱动能力决定。1.3 系统逻辑结构示意图 3第三方程序RS232下载后可任意编辑4本程序ZXJ10B交换机下载后可任意编辑第二章 系统的安装串口方式停开机接口需要使用 ZXJ10 通讯程序与业务数据传送消息, 运行串口方式停开机接口程序之前必须安装这部分。2．1 硬件和软件环境要求ZXJ10 型机的操作维护部分采纳 Client/Sever 网络方式, 串口方式停开机接口程序的运行在任意操作维护台上。硬件为 IBMPC 系列兼容机以及与之兼容的 Pentium166 之上的微处理器, 其硬盘容量为 2G, 内存至少为 32M, VGA 彩色显示器, 必须配备鼠标器。软件要求的操作系统为 WindowsNT, 且需要安装 ZXJ10B 通讯程序。2．2 系统的首次运行完成系统的安装, 首次运行串口方式停开机接口程序时, 需要配置串口运行参数。5下载后可任意编辑第三章 串口方式停开机接口各种设置和使用3．1 系统主菜单介绍系统主菜单其中: 启动服务(S)/停止服务(S): 启动/停止串口接收、 发送服务; 日志|清屏(N): 显示窗口完成操作记录不显示在屏幕上; 日志|打开(O) Ctrl+O: 用写字板打开历史记录。6下载后可任意编辑3．2 串口设置3．3...
