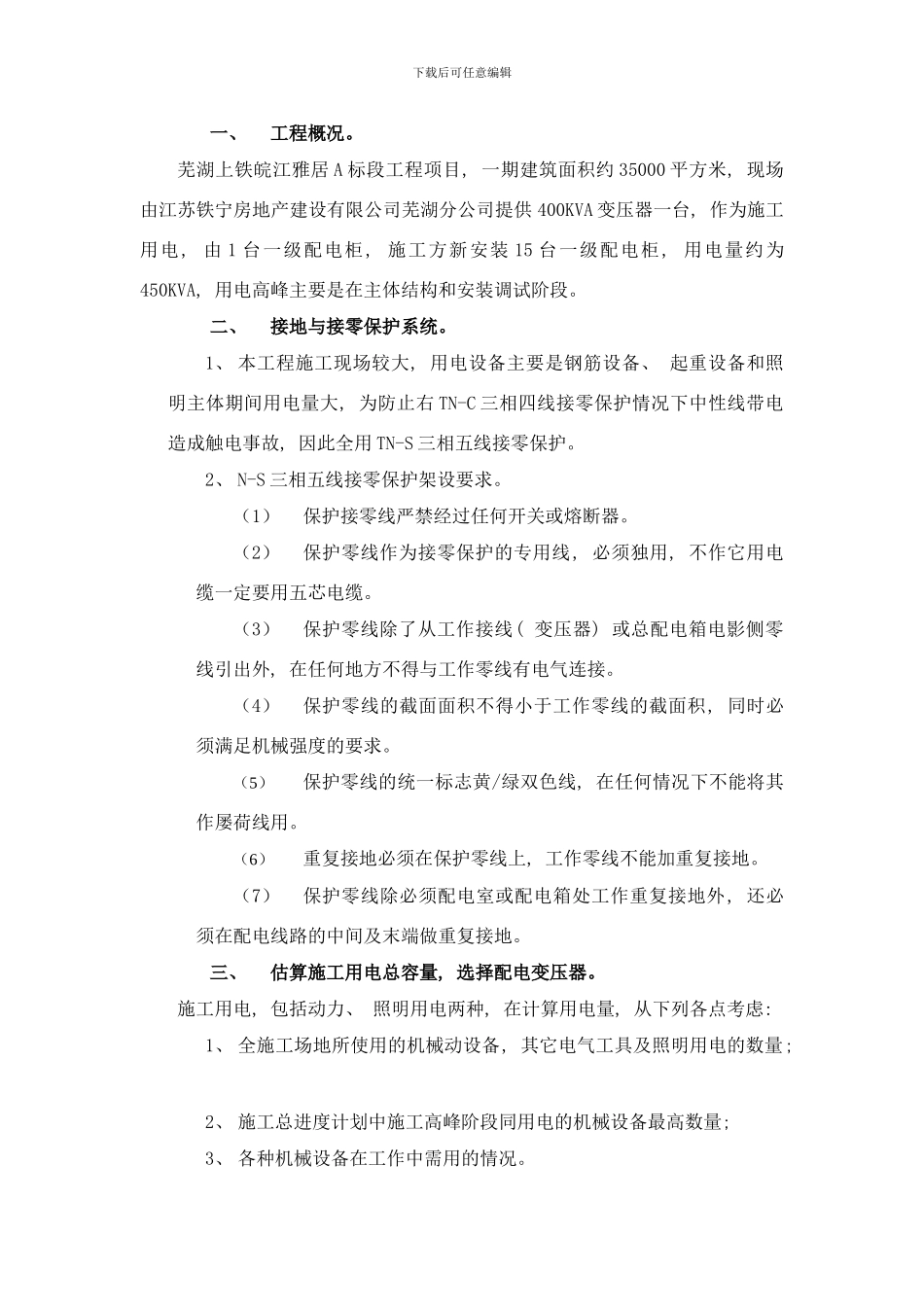

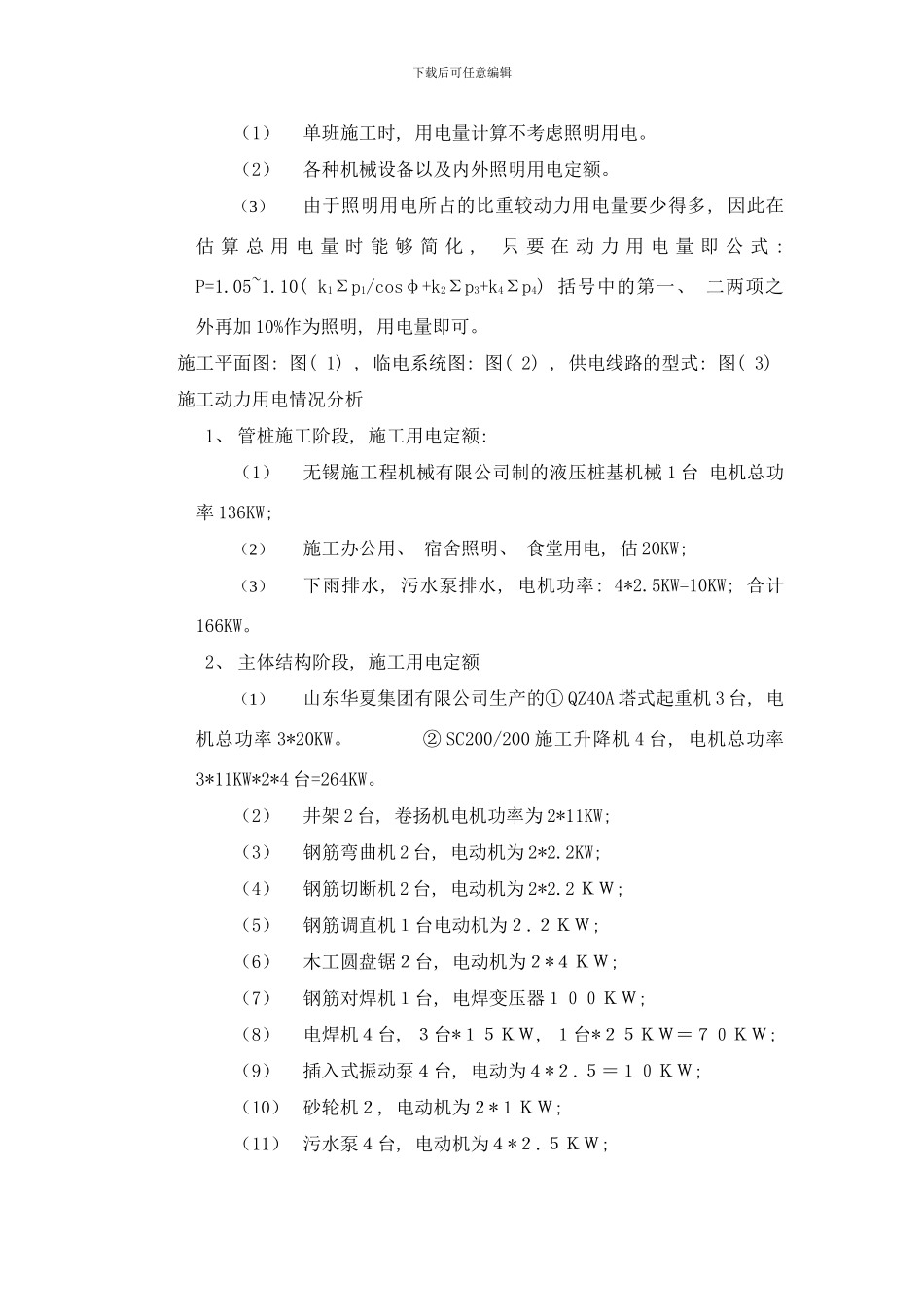

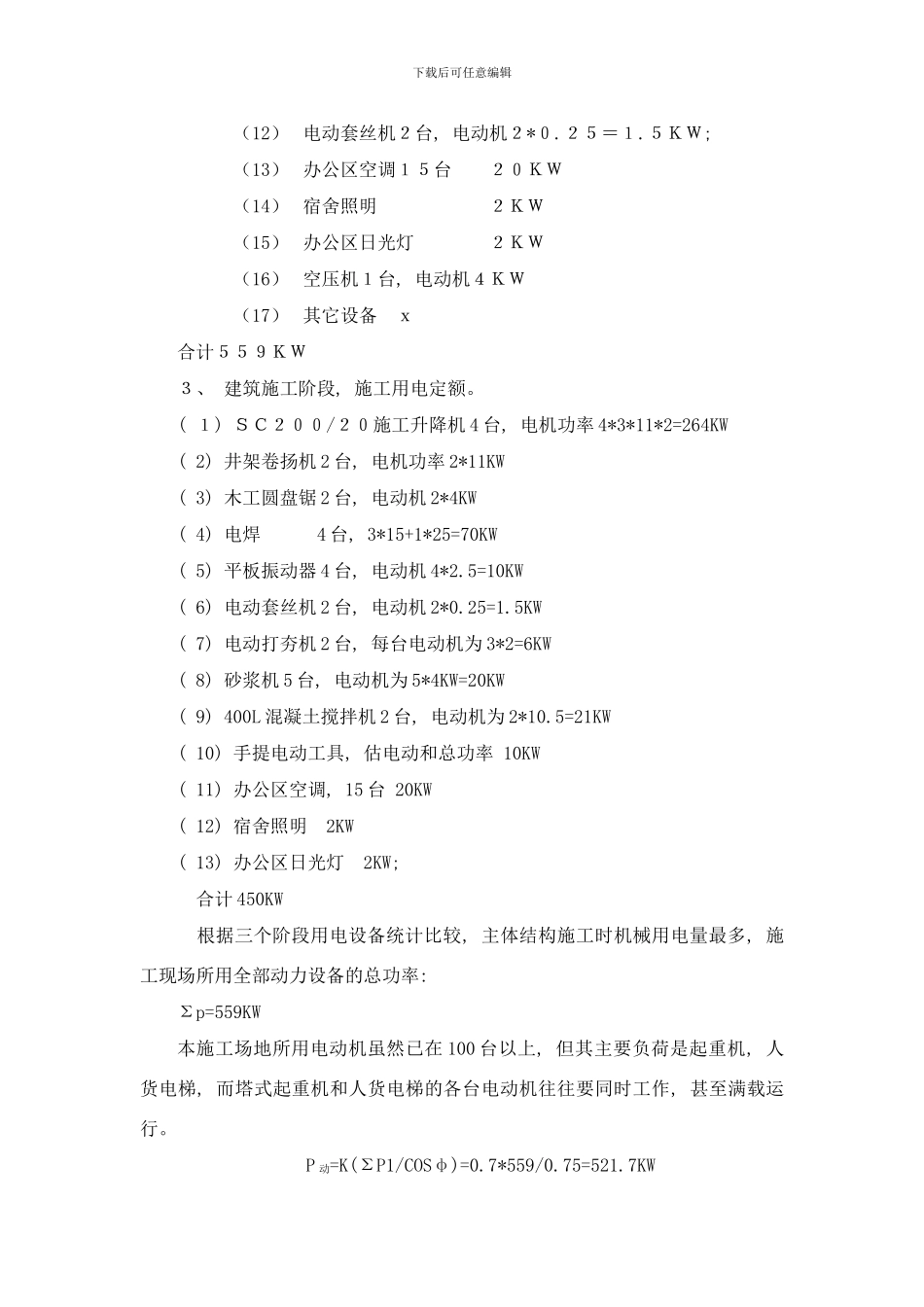

下载后可任意编辑一、工程概况。芜湖上铁皖江雅居 A 标段工程项目, 一期建筑面积约 35000 平方米, 现场由江苏铁宁房地产建设有限公司芜湖分公司提供 400KVA 变压器一台, 作为施工用电, 由 1 台一级配电柜, 施工方新安装 15 台一级配电柜, 用电量约为450KVA, 用电高峰主要是在主体结构和安装调试阶段。二、接地与接零保护系统。1、 本工程施工现场较大, 用电设备主要是钢筋设备、 起重设备和照明主体期间用电量大, 为防止右 TN-C 三相四线接零保护情况下中性线带电造成触电事故, 因此全用 TN-S 三相五线接零保护。2、 N-S 三相五线接零保护架设要求。（1）保护接零线严禁经过任何开关或熔断器。（2）保护零线作为接零保护的专用线, 必须独用, 不作它用电缆一定要用五芯电缆。（3）保护零线除了从工作接线( 变压器) 或总配电箱电影侧零线引出外, 在任何地方不得与工作零线有电气连接。（4）保护零线的截面面积不得小于工作零线的截面积, 同时必须满足机械强度的要求。（5）保护零线的统一标志黄/绿双色线, 在任何情况下不能将其作屡荷线用。（6）重复接地必须在保护零线上, 工作零线不能加重复接地。（7）保护零线除必须配电室或配电箱处工作重复接地外, 还必须在配电线路的中间及末端做重复接地。三、估算施工用电总容量, 选择配电变压器。施工用电, 包括动力、 照明用电两种, 在计算用电量, 从下列各点考虑: 1、 全施工场地所使用的机械动设备, 其它电气工具及照明用电的数量; 2、 施工总进度计划中施工高峰阶段同用电的机械设备最高数量; 3、 各种机械设备在工作中需用的情况。下载后可任意编辑（1）单班施工时, 用电量计算不考虑照明用电。（2）各种机械设备以及内外照明用电定额。（3）由于照明用电所占的比重较动力用电量要少得多, 因此在估 算 总 用 电 量 时 能 够 简 化 , 只 要 在 动 力 用 电 量 即 公 式 : P=1.05~1.10( k1Σp1/cosφ+k2Σp3+k4Σp4) 括号中的第一、 二两项之外再加 10%作为照明, 用电量即可。施工平面图: 图( 1) , 临电系统图: 图( 2) , 供电线路的型式: 图( 3) 施工动力用电情况分析1、 管桩施工阶段, 施工用电定额: （1）无锡施工程机械有限公司制的液压桩基机械 1 台 电机总功率 136KW; （2）施工办公用、 宿舍照明、 食堂用电, 估 20KW; （3）下雨排水, 污水泵排水, 电机功率: 4*2.5KW=10KW; 合计16...
